可挂钥匙串的便携U盘外壳结构设计

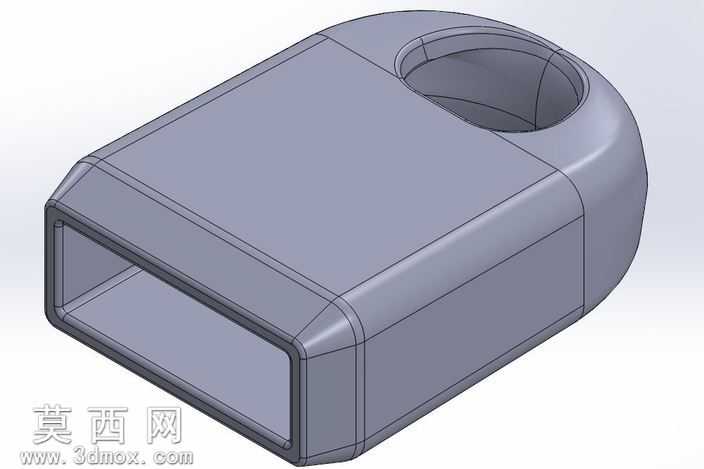

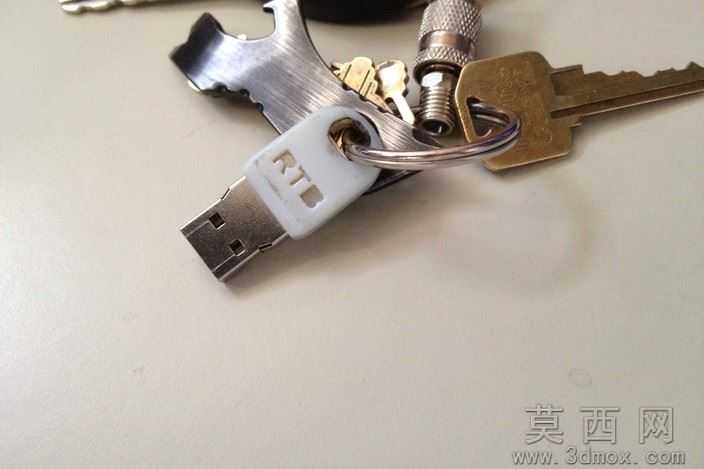

本作品为适配常规U盘主体的可挂载钥匙串外壳结构，采用SolidWorks完成全参数化三维建模，建模过程中优先保证结构的装配适配性与使用耐用性，整体造型采用圆润过渡的块体设计，避免尖锐棱角带来的携带剐蹭问题。模型构建阶段先绘制外壳的主体轮廓草图，通过拉伸、拔模、圆角等基础特征搭建外壳的基础腔体结构，腔体尺寸严格匹配常规U盘PCB与金属接头的装配公差，保证U盘主体可以顺畅推入腔体完成固定，不会出现松脱晃动的问题。外壳顶部一体化设计了大尺寸圆形挂孔，挂孔边缘做了加厚与圆角处理，避免钥匙环反复摩擦造成的结构断裂，挂孔尺寸适配常规金属钥匙环与挂绳的穿入需求，无需额外配件即可将U盘挂载到日常携带的钥匙串上，解决普通U盘容易遗失、单独携带占空间的使用痛点。建模过程中对壳体的壁厚做了均匀化处理，整体壁厚控制在1.5mm-2mm区间，既保证外壳的结构强度，避免日常挤压摔落造成的壳体开裂，又不会过度增加整体重量与体积。外壳表面做了哑光质感的材质渲染设定，模拟常见的磨砂硬质塑料材质效果，视觉上呈现出低调耐磨的质感，边缘的圆角过渡经过反复调整，保证握持手感舒适，不会硌手。结构设计上还预留了微小的定位卡槽，当U盘主体推入腔体后，可以通过卡槽与U盘本体的卡点配合实现固定，也可配合少量强力胶完成永久粘接，避免U盘从外壳中滑出脱落。整个模型的特征树逻辑清晰，所有剪切、拉伸特征都保留了完整参数，使用者可以根据自己手中U盘的实际尺寸快速调整腔体的长宽高参数，也可在壳体表面添加自定义的文字、标识特征，满足个性化定制的需求，模型同时导出了通用格式文件，可直接用于3D打印制作实物，完成后即可直接装配使用。
