机床配套刀具收纳定位工装板

　　这块工装板的核心定位是机床加工工位旁的刀具、量具随形收纳载体，在离散制造车间的实际落地场景里，它一般安装在机床操作侧的工具挂架、工位物料台旁，或是刀具转运小车上，用来把加工过程中高频取用的扳手、螺丝刀、塞尺、钻头、铰刀、对刀块这类零散工辅具做定点归置。很多车间现场的刀具管理痛点很突出：操作工换型时随手把工具搁在机床导轨、工作台边缘，轻则工具滑落磕碰损伤刃口，重则混入切屑区被铁屑刮坏精密量具表面，换班找工具的无效等待时间也会直接拉低设备稼动率，这块随形开槽的工装板就是针对这类现场问题做的结构化解决方案。

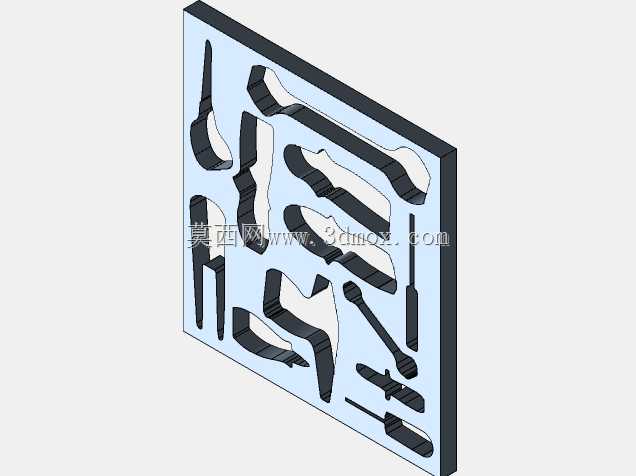

　　从结构设计逻辑来看，板体采用薄钢板整体线切割或者激光切槽加工，每一处镂空槽的轮廓都和对应工具的外形轮廓做了随形匹配，不是通用的网格挂孔：长柄类工具对应窄长直槽，弯头扳手对应仿形弯槽，短小的钻头、丝锥对应独立的小卡位，工具插入后不会在槽内窜动、转动，相邻槽位之间预留了足够的手指取放间隙，操作工戴劳保手套也能顺利插拔工具。板体四周保留了完整的实体边框，没有在开槽区域做多余的减重孔，一方面保证整板的刚性，挂装后不会因为多件工具的重量出现中部挠曲变形，另一方面边框区域可以直接打安装孔，适配螺栓固定、磁吸挂装、挂钩悬挂三种常见的工位安装方式，不需要额外做连接转接件。

　　现场布局时需要提前核对安装边界：板体为方形薄板式结构，厚度方向占用空间极小，安装时只需要在机床侧方预留出对应板面大小的垂直安装面，同时板前留出不小于单把工具长度的取放操作空间，避免工具插放后和机床门、防护栏发生运动干涉。槽位的排布按照工具的使用频率做了分区，换刀常用的扳手、拉钉钳放在靠近操作工站立侧的区域，低频取用的精密量具、备用刀具放在板体上部区域，随形槽的轮廓本身就具备防错属性，每把工具只能放入对应轮廓的槽位，交接班盘点时一眼就能确认有没有工具遗落在机床加工腔内部，彻底杜绝工具遗留在工作台面引发的加工碰撞事故。板体的镂空结构同时兼顾了切屑、切削液的滴落排出，沾了切削液的工具放回后，液体会直接从槽缝流走，不会在板面积液积屑，日常清理只需要用压缩空气吹扫即可，维护成本极低，非常适配机加工车间的油污、多尘工况。
