双缸联动曲柄活塞动力机构结构设计

项目分类:通用机械零部件 发布时间:2023-09-15 ID:711669
  • 双缸联动曲柄活塞动力机构结构设计

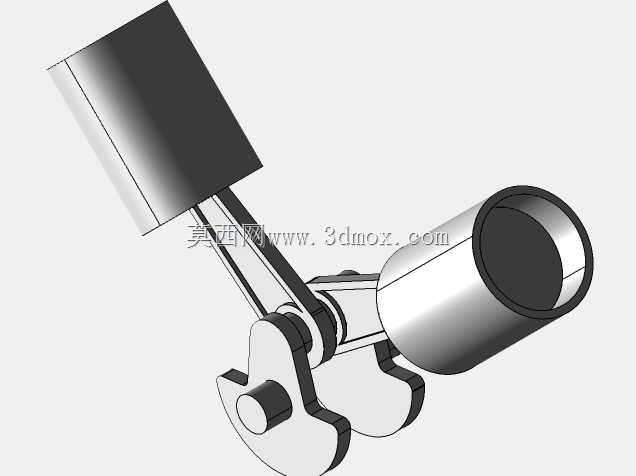

  这套双缸联动的曲柄活塞动力结构,在小型内燃动力装置、教学演示教具、低压流体输送泵组的开发场景中有着较高的参考价值,不同于单缸动力结构输出扭矩波动大、动平衡表现差的问题,双缸错位布置的结构能够让两个活塞的做功行程形成相位差,有效降低输出轴的转速波动,减少运转过程中的振动传递,提升整套动力机构的运行平顺性。从结构布局来看,两个活塞缸体呈一定夹角布置,共用同一根曲轴的两个曲拐,曲拐之间的相位差匹配缸体夹角设置,能够保证活塞往复运动的惯性力在曲轴端实现部分抵消,降低支撑轴承的径向载荷,延长核心传动部件的使用寿命。设计过程中首先需要确认活塞的行程参数,行程由曲拐的偏心距直接决定,偏心距的取值既要满足动力输出的排量需求,

  也要控制活塞往复运动的线速度,避免线速度过高导致活塞环与缸壁的磨损速率过快,同时要校核连杆的摆动角度,连杆摆角过大会增大气缸壁的侧向推力,加剧缸套的偏磨问题,因此连杆长度与曲拐偏心距的比值需要控制在合理区间内,平衡结构紧凑性与运行可靠性。安装边界方面,整套机构的缸体固定端需要设计统一的安装基准面,两个缸体的轴线夹角公差需要严格控制,避免出现活塞运动卡滞、连杆受力偏载的问题,曲轴的两个支撑轴承座需要保证同轴度要求,轴承座的安装孔位需要与缸体基准面保持精准的位置度关系,防止曲轴运转过程中出现附加弯矩。活塞与缸壁的配合间隙需要根据工作温度、材质热膨胀系数合理设置,间隙过小容易在热态下出现胀缸抱死,间隙过大则会导致密封性能下降,

  影响动力输出效率或者流体输送的容积效率。曲柄部位的配重设计需要结合两个活塞、连杆的往复运动质量与旋转运动质量进行动平衡计算,在曲柄的平衡块上预留去重区域,方便加工过程中进行动平衡校正,进一步降低高速运转下的振动水平。这套结构的连杆大头采用剖分式设计,方便与曲轴曲拐的装配,轴瓦部位需要设计合理的润滑油道,保证运转过程中摩擦面能够得到充分润滑,减少磨损与发热问题。在实际应用中,这类双缸结构既可以作为小型动力装置的核心动力单元,也可以经过参数调整后用作双缸柱塞泵的传动端,通过调整缸径、曲拐偏心距、连杆长度等核心参数,能够适配不同的输出功率、流量压力需求,结构的拓展性较强,对于从事动力部件、流体输送部件设计的结构工程师来说,这套结构的建模逻辑与参数匹配思路能够为同类产品开发提供清晰的参考,建模过程中对各运动部件的干涉检查、运动间隙预留的处理方式,也能够直接复用到同类往复运动机构的设计工作中。
