直径10毫米布罗卡区医用钻头三维设计

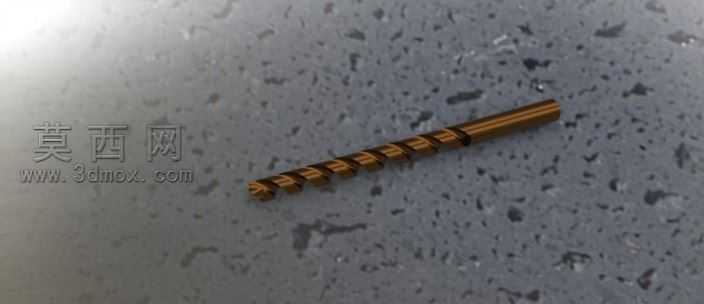

本作品为直径10毫米规格的布罗卡钻头三维建模成果，建模过程依托三维参数化设计软件完成，整体采用自顶向下的设计思路，先确定钻头的总长、刃部长度、柄部夹持尺寸等核心参数，再逐步细化各部分结构特征。建模初期先绘制钻头的中心轴线作为基准，通过旋转凸台特征生成钻头的整体基体，准确还原布罗卡钻头特有的螺旋槽结构：螺旋槽采用变导程螺旋线作为扫描路径，通过扫描切除特征生成排屑槽，槽型截面经过反复调整，保证切削过程中切屑能够顺畅排出，避免卡屑问题。刃部建模重点还原了布罗卡钻头的切削角度，包括顶角、后角、螺旋角的参数匹配，针对10毫米的直径规格，将顶角设置为适配硬组织切削的标准角度，后角做了差异化处理，保证切削刃的锋利度同时兼顾刃口强度，避免钻削过程中出现崩刃情况。柄部采用标准直柄结构，做了轻微的倒角处理，方便装夹时顺利装入钻夹头，同时在柄部与刃部的衔接位置做了退刀槽结构，避免应力集中导致钻头断裂。材质渲染阶段，为钻头赋予了硬质合金材质，调整材质的金属粗糙度、反射率参数，还原医用钻头表面的镀钛金色质感，表面添加了细微的磨削纹理，模拟真实钻头加工后的表面状态，背景采用带细微凹坑的灰色磨砂台面，通过三点布光的渲染设置，突出钻头的螺旋结构轮廓与金属光泽，让整体渲染效果贴近实物拍摄的真实感。结构设计上充分考虑了布罗卡钻头的使用场景，针对颅骨钻削的使用需求，优化了钻尖的定心结构，钻尖处做了微小的横刃修磨处理，减少钻削初始阶段的定心滑移，保证钻孔位置的精准度；螺旋槽的深度经过参数校核，在保证钻芯强度的前提下尽可能提升排屑空间，避免钻削过程中骨屑堆积在槽内导致的钻头过热、排屑不畅问题。整个建模过程所有特征均采用参数化驱动，后续如果需要调整不同直径规格的同类型钻头，只需要修改对应的直径、螺旋导程、刃长等参数即可快速生成新的模型，大幅提升同系列产品的设计效率。
