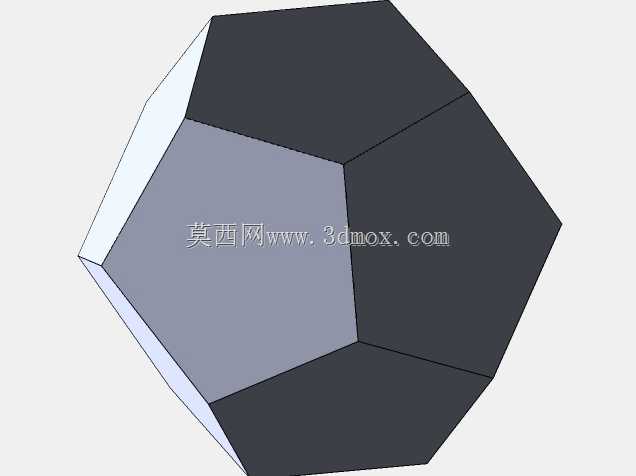

正十二面体几何结构实体造型设计

　　正十二面体作为经典柏拉图立体之一，在机械结构设计、几何教具研发、工业造型创意领域有着广泛应用场景，其结构特性常被用于多面体工装夹具定位基准、空间点阵结构单元、异形壳体造型原型的设计参考。本次构建的实体造型，严格遵循正十二面体的几何定义，所有面均为全等正五边形，每个顶点交汇三个正五边形面，整体具备完美的中心对称、轴对称与面对称特性，对称轴线贯穿相对顶点、相对面中心与相对棱中点，多维度对称属性可满足多向定位、均匀受力的结构设计需求。从设计思路层面，建模过程优先锁定几何约束的全关联，先构建单个正五边形基准面，通过空间角度计算确定相邻面的二面角数值，以正五边形的边为公共边界，逐面生成相邻五边形曲面，通过阵列与镜像结合的方式完成整体曲面闭合，

　　最终生成实体结构，全程保证所有棱长相等、所有面内角一致，无几何畸变与曲面破面问题。在实际工程应用中，该类几何体可作为多面安装基准块使用，十二个等面积平面可分别安装不同传感元件，适配多方位检测的工装需求，安装边界可根据实际使用场景缩放，当作为教具使用时，可根据握持需求调整棱长至80-120mm区间，边缘做R2-R3圆角处理避免锐边划伤；当作为结构承载单元使用时，可在内部预留空腔，壁厚设置为棱长的十分之一到八分之一，保证结构刚度的同时控制整体重量。外形尺寸层面，该实体的外接球直径、内切球直径与棱长存在固定几何比例关系，设计时可根据外接安装空间的尺寸约束，反向推导棱长参数，保证整体结构完全落入安装边界内，不会出现干涉问题。

　　结构本身的多面均匀受力特性，也使其可作为缓冲结构的单元体，多个正十二面体阵列排布后可实现多方向冲击能量的分散吸收，在包装缓冲、抗震支座的结构设计中具备参考价值。建模过程中对棱边的相交位置做了几何校验，所有顶点处的面交汇角度一致，无拓扑错误，可直接导入有限元分析软件做受力仿真，也可导出至加工模块做数控编程，适配3D打印、铣削加工等不同加工工艺的需求，相邻面之间的二面角经过精确计算，加工时可直接提取角度参数作为工装摆角的设置依据，减少二次校核的工作量。
