CA6140车床专用制动机构结构件

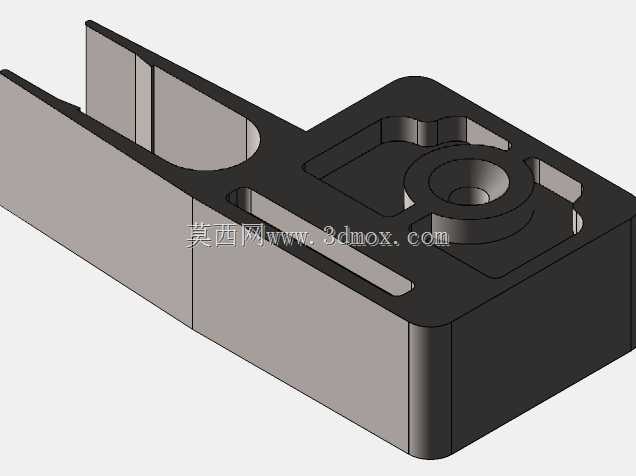

　　该结构件为CA6140普通车床主轴箱内的制动组件核心承载件，日常作业中主要承担车床启停阶段的摩擦制动力传递、制动蹄片定位支撑功能，在车床频繁正反转切换、紧急停车工况下，能够抵消主轴运转惯性带来的冲击载荷，避免传动齿轮打齿、皮带打滑等故障出现。从结构设计逻辑来看，构件整体采用一体化铣削成型思路，左侧延伸出的双平行支臂为制动摩擦片的安装位，支臂间预留的间隙刚好匹配主轴箱内制动轮的宽度，安装时支臂内侧贴合摩擦片后可环抱制动轮外圆，制动时通过杠杆机构带动支臂收拢，实现摩擦制动。右侧的块状主体为安装定位基准，中心设置的阶梯通孔用于穿装铰接销轴，孔位的同轴度公差控制在0.02mm以内，保证制动动作时构件绕销轴摆动无卡滞；

　　主体上开设的多处异形减重槽，在保证结构刚性的前提下降低了构件自身重量，减少制动动作的响应迟滞，槽边的圆角过渡处理可避免应力集中，延长构件在频繁交变载荷下的使用寿命。构件的外形尺寸完全适配CA6140车床主轴箱的内部安装空间，总长度控制在120mm以内，主体宽度为45mm，支臂厚度为8mm，安装时仅需将中心销轴穿入箱体预设的支座孔，支臂端连接制动操纵杠杆即可完成装配，无需额外改制周边零件。在实际加工场景中，该构件的安装边界需注意与周边滑移齿轮、操纵拨叉的安全间隙，最小间隙预留2.5mm，避免主轴变速时齿轮滑移与构件发生运动干涉；构件的安装面与箱体支座的贴合度需达到85%以上，防止制动时构件出现窜动导致制动力矩不足。

　　这类制动结构件的建模过程中，需重点关注铰接孔与支臂摩擦面的位置度公差，以及各减重槽的拔模斜度适配铣削加工工艺，所有棱边均做0.5mm的倒角处理，既去除加工毛刺，也能减少装配时对操作人员的划伤风险。在车床日常维护中，该构件的磨损量超过1mm时需及时更换，否则会导致制动距离超标，影响加工操作的安全性，建模时预留的尺寸公差带也完全适配原厂配件的互换要求，可直接用于备件生产的加工参考。
