CA6140车床配套开口弹簧垫圈结构设计

　　在普通车床的装配与日常运维场景里，螺纹连接的防松可靠性直接决定了设备长期运行的精度稳定性，尤其是CA6140这类通用卧式车床，进给箱、溜板箱、主轴箱的外部紧固件长期承受切削振动、往复载荷冲击，普通平垫圈无法抵消螺纹副的间隙松动趋势，这类开口弹簧垫圈正是针对这类工况设计的防松配套零件。从实际使用逻辑来看，这类垫圈安装在螺母与被连接件表面之间，拧紧螺母时垫圈的开口结构被轴向压力压平，依靠自身弹性形变产生的持续轴向张力，持续抵紧螺母与被连接件的接触面，增大螺纹副之间的摩擦阻力，同时垫圈开口的刃口会分别嵌入螺母端面与被连接件表面，进一步阻止螺母在振动工况下发生回转松动，相比双螺母防松、止动垫圈防松的结构，它占用的轴向安装空间更小，

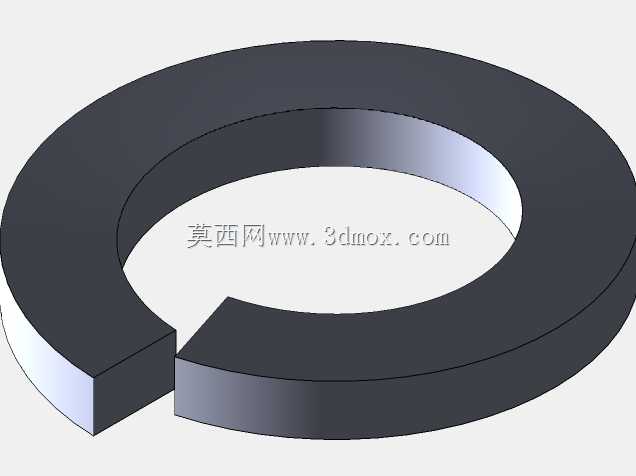

　　装配工序更简单，不需要额外的配套限位结构，非常适合车床外部盖板、调节机构紧固件的防松需求。做这个结构的三维建模时，首先要匹配CA6140车床常用紧固件的规格边界，垫圈的内径要略大于配套螺栓的公称直径，保证能顺利穿入螺栓杆部，外径要匹配对应规格螺母的对边尺寸范围，避免垫圈外径超出螺母接触面导致压合失效，厚度参数要匹配标准弹簧垫圈的弹力要求，开口处的错开角度要控制在合理范围，既保证压平后能产生足够的回弹力，又不会因为开口错位量过大导致垫圈在拧紧过程中发生卡滞、偏斜。建模过程中要注意垫圈的截面是规整的矩形，环形基体的切口是沿轴向斜向切开的，两个切口端面在自由状态下存在轴向高度差，这个高度差直接决定了垫圈的压缩行程与弹力大小，

　　不能做成平切口或者无错位的结构，否则会完全失去防松作用。实际安装时要注意，这类弹簧垫圈不能用于高精度定位的螺纹连接部位，因为它的弹性形变会导致连接轴向存在微量间隙，在需要刚性定位的主轴紧固、导轨压块调节位置，不能用这类垫圈替代刚性垫片，但在所有承受持续振动、不需要高精度轴向定位的螺纹连接位置，它的防松性价比远高于其他复杂防松结构，也是CA6140车床装配中消耗量较大的通用五金配件之一。建模时还要注意边缘的倒角处理，避免锐边在安装时刮伤被连接件的漆面或者加工面，同时保证压合时接触面的应力分布均匀，不会因为局部应力集中导致垫圈在长期压缩载荷下发生断裂失效。
