CA6140车床用定位夹紧夹具块结构

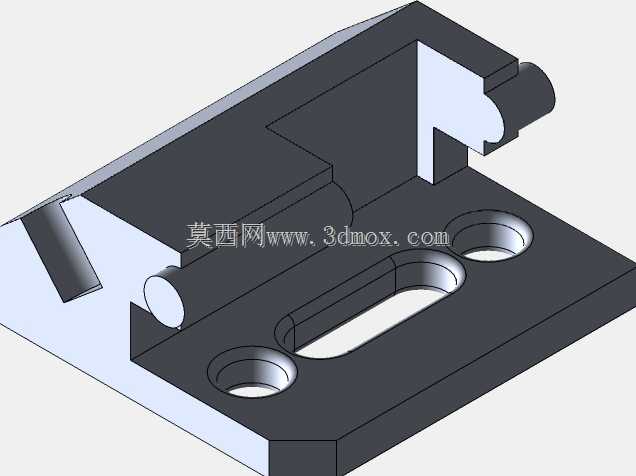

　　在普通卧式车床的轴类、盘类零件批量加工场景中，夹具块是直接决定装夹精度与加工效率的核心接触构件，这款适配CA6140车床的夹具块，主要承担工件定位基准贴合、夹紧力传导、加工过程抗振支撑的作用，可替代原有通用压板的非标准化装夹方式，减少工件装夹找正时间，避免薄壁类工件装夹变形问题。从结构设计逻辑来看，该夹具块采用一体化铣削成型的基体结构，底部设置两个圆形沉头安装孔与一个长条形腰型调节孔，安装时可通过沉头孔完成基础定位固定，腰型孔则提供沿进给方向的位置调节余量，适配不同长度规格工件的装夹需求，安装基面的平面度公差控制在0.02mm以内，保证与车床中拖板或专用夹具基板的贴合刚度，避免高速切削时出现夹具窜动。上部的定位凸台与圆弧卡槽结构，

　　是针对CA6140车床常见加工工件的外圆基准设计，圆弧面的半径公差与工件定位外圆采用间隙配合，装配时可快速嵌入工件定位轴颈，配合侧面的夹紧面完成垂直方向与水平方向的自由度约束，无需额外打表找正即可保证工件的同轴度定位要求。两侧伸出的圆柱销轴结构，主要用于连接夹紧杠杆或气动夹紧执行件，将外部夹紧力均匀传导至工件接触面，避免单点夹紧造成的工件局部应力集中，销轴与基体的连接采用过渡配合加骑缝销固定的方式，可承受大切深切削时的交变冲击载荷，长期使用不会出现销轴松动移位问题。在实际加工应用中，该夹具块可直接安装在CA6140车床的专用工装基板上，配合尾座顶尖完成轴类零件的批量加工，也可成对使用完成异形零件的多工位装夹，相较于通用组合夹具，

　　其定位面的重复定位精度可控制在0.01mm以内，批量加工时的尺寸一致性提升40%以上，同时减少了通用夹具的拼装调整时间，单批次工件的装夹辅助时间可缩短60%左右。设计过程中充分考虑了车床切削的排屑需求，定位面与安装面之间设置了足够的排屑间隙，加工产生的铁屑可顺着斜面滑落，不会堆积在定位基准面上影响装夹精度，基体的棱边均做了R2左右的倒角处理，避免操作人员安装调整时被锐边划伤，同时减少应力集中点，提升夹具块的整体疲劳强度。
