电子连接器配套接触组件结构设计

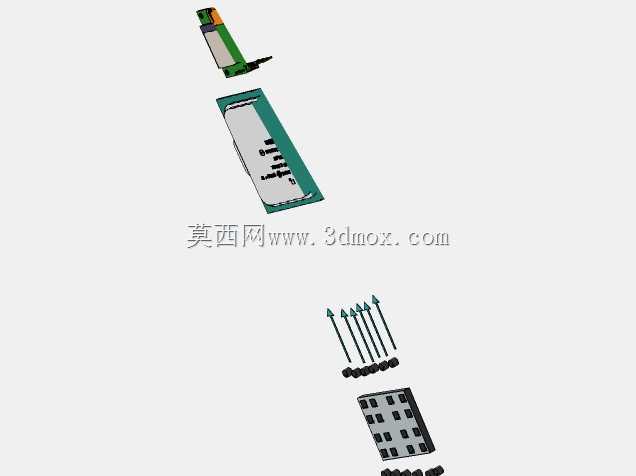

　　这套结构件主要面向消费电子、工业控制板卡的板间信号连接场景，在实际设备运行中承担不同PCB模块间的低压信号传输、小电流导通作用，常见于工控IO模块、嵌入式设备主板、伺服驱动接口板的内部连接工位，能够在设备存在小幅振动、温变的工况下维持稳定的接触导通性能，避免信号传输中断、接触电阻波动过大的问题。整套组件包含插接基座、接触弹片、定位排针三个核心部分，设计过程中优先考虑插接过程的导向顺滑度与接触可靠性，弹片部分采用带预压弧度的悬臂梁结构，在公端排针插入时能够提供恒定的接触正压力，既不会因为压力过大导致插拔力超标、操作人员装配困难，也不会因为压力不足在设备振动工况下出现瞬断问题。基座部分设置了多道定位筋与防呆凸台，

　　装配时能够与PCB板上的安装孔精准对位，避免焊接过程中出现偏移、浮高问题，基座边缘预留的焊盘定位槽能够适配波峰焊、回流焊两种主流焊接工艺，不需要额外制作定制治具就能完成批量焊接作业。排针部分采用等间距阵列排布，针体表面做了镀镍打底加镀金的表层处理，能够在长期使用过程中抵御氧化、腐蚀，降低接触电阻的长期漂移量，针体根部设置了方形定位段，压入塑胶基座时能够形成过盈配合，避免插拔过程中针体出现退针、歪斜问题。整套结构的安装边界充分考虑了板内空间的紧凑性需求，整体插接完成后的高度控制在常规板间预留间隙范围内，不会与相邻布置的电容、芯片等 taller 元器件产生干涉，基座侧面预留的卡扣结构能够在插接到位后提供二次锁止力，避免设备运输、

　　运行过程中出现接插件松脱的问题。设计过程中对弹片的应力分布做了反复校核，确保在额定插拔寿命周期内，弹片的变形量始终处于材料弹性形变区间内，不会出现塑性变形导致的接触压力衰减，排针的导向端做了倒角处理，能够在盲插场景下顺利导入弹片接触区，降低装配过程中针体顶弯、弹片压坏的不良率。
