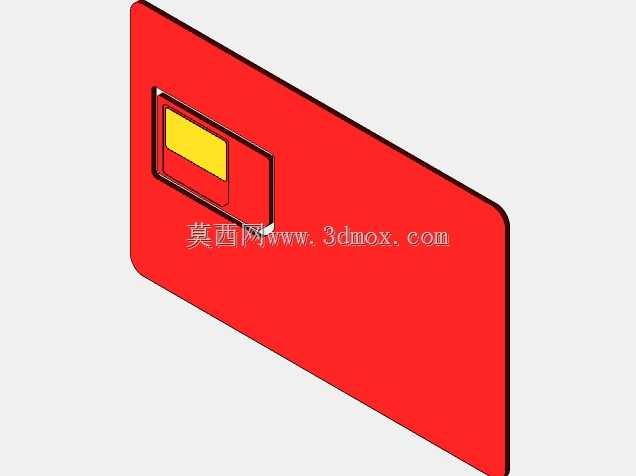

沃达丰预付费SIM卡实体结构三维建模

　　日常做通讯终端配套结构验证时，这类SIM卡的实体建模是很常见的适配验证环节，很多人觉得薄卡片没什么建模难度，实际要兼顾插拔手感、触点对位、卡槽适配的话，每一处尺寸公差都要卡准行业通用规范。先从实际应用场景来说，这类带预存额度的SIM卡主要面向跨境出行、临时通讯需求的用户，插入对应运营商网络制式的手机、随身WiFi、物联网终端设备后，就能直接接入移动通讯网络，完成语音通话、移动数据传输、身份鉴权等核心功能，是移动通讯网络里识别用户身份的核心物理载体。做这个模型的时候，首先要卡准智能卡的通用外形边界，整体是符合ISO7816标准的矩形薄卡结构，边角做了统一的圆弧过渡，避免插拔卡槽的时候刮伤卡槽内壁的导向结构，

　　厚度控制在标准薄卡的公差范围内，确保能适配市面上绝大多数标准SIM卡槽、卡托结构，不会出现插卡卡顿、卡滞拔不出来的问题。卡面的芯片区域是建模的核心部分，也就是外露的金色接触触点模块，这个区域的位置、尺寸、触点排布都要严格对应通用规范，因为设备卡槽里的弹针就是靠和这几个触点接触，完成和卡内芯片的信号、电源传输，要是触点位置偏移哪怕零点几毫米，就可能出现接触不良、设备识别不到卡的问题。建模的时候特意把芯片模块的分层结构做了还原，不是简单在卡面贴个色块，而是做出了触点模块和卡基的嵌入落差，还原实际生产里芯片模块封装到PVC卡基里的装配结构，卡基部分做了均匀的薄壳实体，还原PVC卡材的平整质感，边缘的倒角做了细微的过渡处理，

　　和实际量产的卡片边缘手感一致。很多新手做这类卡模型的时候容易忽略插拔导向的细节，比如卡的缺角位置，这个缺角不是随便做的造型，是防呆设计，能让用户不用反复比对方向，顺着缺角的导向就能把卡正确插入卡槽，避免反插损坏卡槽弹针或者卡面芯片，建模的时候这个缺角的角度、位置都严格对应通用标准，确保做虚拟装配验证的时候，能完全模拟实际插卡的防呆逻辑。另外在结构细节上，卡面的平整度做了约束，整个卡基的平面度控制在标准公差范围内，避免出现翘曲变形的结构问题，毕竟实际使用中如果卡身翘曲，插入卡槽后会导致触点和弹针贴合不紧密，出现信号时断时续的问题。芯片区域的凸起高度也做了准确还原，既不能太高导致插卡时卡滞，也不能太低导致弹针接触压力不足，

　　这个高度参数是参考实际量产卡片的通用值设定的，能满足虚拟装配时的干涉检查需求。做这类通讯配件的模型，核心不是做个外观样子，而是要能支撑后续的卡槽结构适配、插拔动作仿真、装配公差验证等工作，所以每一处结构尺寸都要贴合实际量产的产品参数，不能只追求视觉效果忽略工程属性。比如卡身的四个边角圆弧半径，不同位置的圆弧是有细微差别的，配合缺角的防呆结构，能让插卡过程顺滑导向，哪怕用户插卡的时候有轻微的角度偏差，也能顺着圆弧导向滑入正确位置，不会硬顶损坏卡槽内部结构。
