带提手小型密封储液罐体结构设计

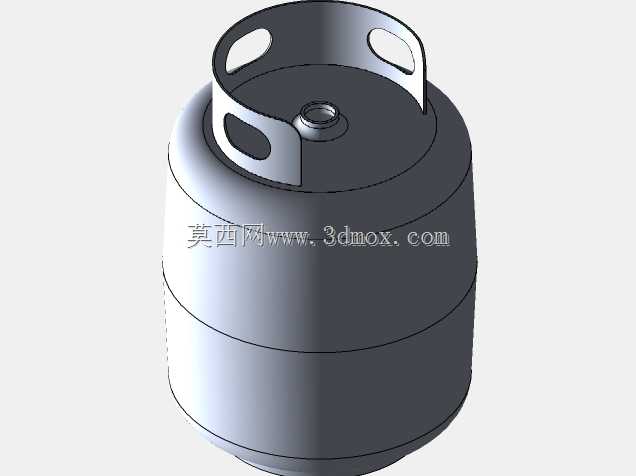

　　这类带一体式提手的小型密封储液罐体，多应用在户外作业便携储料、小型设备配套储液、实验室试剂中转、民用便携燃料存储等场景，核心用途是在有限容积下实现介质的密封存储，同时满足单人徒手搬运的使用需求，避免存储介质出现泄漏、挥发或者被外界杂质污染的情况。从结构设计逻辑来看，罐体主体采用回转体结构成型，这种结构的优势在于承压状态下应力分布均匀，不会出现局部应力集中导致的罐体变形或者开裂问题，4毫米的壁厚设计，能够兼顾结构强度与整体重量控制，既可以满足常规低压存储的强度要求，也不会因为壁厚过大导致整体重量超标，影响单人搬运的便利性。顶部的一体式冲压提手，对称分布在罐口两侧，提手开设的镂空握持孔做了圆弧过渡处理，搬运时手部受力均匀，

　　不会出现硌手的问题，同时提手与罐体顶部采用一体化成型结构，不存在焊接连接的应力薄弱点，长期搬运提拿也不会出现提手脱落的故障。罐口位置设置在顶部中心区域，采用标准密封接口结构，能够匹配通用的密封端盖或者管路接头，加注或者抽取介质时不需要额外做转接处理，操作便捷性更高。罐体底部设置有环形支撑支架，支架与罐体底部采用贴合式连接，放置时能够保证罐体的稳定性，即使在存在一定坡度的平面上放置，也不会出现侧翻倾倒的问题，同时底部支架将罐底与放置平面留出一定间隙，避免罐底直接接触地面出现磨损或者腐蚀，延长罐体的使用寿命。在建模过程中，先在前视基准面绘制罐体的半截面轮廓，包含罐身的壁厚、顶部的圆弧过渡、提手的截面形状、底部支架的轮廓，

　　通过绕中心轴线旋转的方式生成罐体主体结构，之后对提手位置进行切除拉伸生成握持孔，再对所有的棱边做圆角处理，避免尖锐棱边造成的划伤风险，同时也能减少应力集中点。从安装与使用边界来看，这类罐体的整体外径控制在单人可环抱的尺寸范围内，高度不超过普通人腰部位置，放置时占用的平面空间较小，不需要额外的固定安装结构，直接放置在平整平面即可使用，顶部提手的高度预留了足够的手部握持空间，佩戴劳保手套也能顺利伸入提手完成搬运操作。罐体的内外表面均做光滑过渡处理，不存在清洁死角，存储不同介质后能够方便地完成内部清洗，避免不同介质交叉污染。
