便携无线耳机充电收纳盒结构设计

　　这款便携无线耳机充电收纳盒面向日常通勤、差旅出行、办公桌面收纳等高频使用场景，核心作用是为分体式无线耳机提供封闭防护、随取随放的收纳空间以及外出时的应急补能载体。整机采用长椭圆跑道形轮廓，没有尖锐棱角，放入背包、裤袋、手提包内时不会剐蹭内衬或其他随身物品，握持携带的贴合度也明显优于方正盒体。

　　从实际使用逻辑来看，盒体需要同时满足几个相互制约的要求：外壳要有足够的刚性，承受口袋内钥匙、卡片、充电宝等物件的挤压；开合结构要稳定，上盖翻转或扣合后不能在晃动中自行张开；内部要预留耳机型腔、充电触点、电池仓、PCB板和磁吸元件的位置；外观面还要控制分型线和圆角过渡，避免注塑后出现明显缩痕。基于这些约束，外形没有采用复杂曲面堆砌，而是以两段半圆弧加平行直边构成跑道截面，再通过分层壳体形成底座、中框和上盖的装配关系。

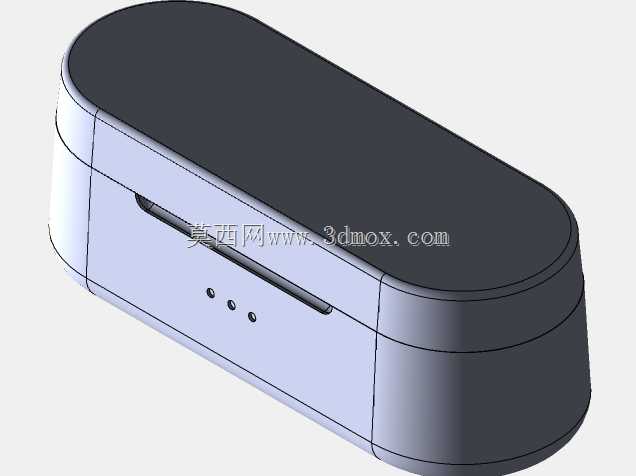

　　结构拆分上，下部壳体承担主要承载功能，内部可布置电池、充电控制板和耳机定位槽；中部围框形成盒体侧壁，决定整机高度和开合边界；顶部盖板作为外观面，与侧壁通过连续圆角衔接。盒体正面设置长条形凹槽区域，可用于开盖施力、状态提示或装饰分界；下方三个小圆点可作为电量或配对状态指示窗口，也可在后续方案中调整为麦克风孔、复位孔或装饰特征。侧面保留均匀壁厚，转角处通过圆角释放应力，使壳体在跌落和挤压时不易在尖角位置开裂。

　　建模时先绘制跑道形草图，利用拉伸形成基础实体，再通过抽壳或分体拉伸得到壳体壁厚。底座与上盖分别建立独立实体，便于后续检查干涉、定义装配间隙和模拟开合运动。侧壁与顶面交界处采用变半径或恒定圆角处理，既能弱化分型痕迹，也能提高注塑件的充模流动性。正面槽位通过切除特征生成，槽底与内壁之间需要保留安全厚度，避免薄区导致透光、发白或强度不足。指示孔位置应与内部电路板灯位对齐，孔周壁厚不宜过薄，防止装配时产生裂纹。

　　尺寸边界方面，整机长度、宽度和高度都围绕双耳耳机腔体和小型锂电池排布，外形长宽比适合单手握持，底面平整，可稳定放置在桌面、充电台或车载储物格中。上盖开启后需要预留耳机取放空间，因此盒体内部型腔深度不能只按耳机静态高度计算，还要考虑手指抓取余量和充电触点压缩行程。若采用翻盖铰链，铰链轴线应靠近后侧圆角区域，使上盖旋转时不与底座外缘发生干涉；若采用上下分离磁吸结构，则需在四周预留扣合导向面，保证合盖时能够自动对位。

　　安装与装配层面，内部电池和PCB应尽量靠下布置，降低重心并提高桌面放置稳定性。耳机型腔周围需要设置定位筋和磁吸件安装位，磁吸件不可直接暴露在外观面，建议预留嵌装槽和胶粘或热熔固定结构。充电触点区域要保证耳机放入后接触可靠，同时避免金属触点与壳壁距离过近造成短路。壳体拼缝位置建议设置止口，止口配合面既能遮挡内部光线，也能提高抗扭刚度，减少盒体受压时的张开变形。

　　在工程细化阶段，还需要重点检查壁厚均匀性、拔模方向和圆角连续性。外观面拔模角度应顺着模具开模方向设置，深腔部位避免倒扣；若内部存在卡扣，应在卡扣根部增加圆角并控制悬臂长度，防止反复拆装后断裂。底部可增加浅凹槽用于贴附防滑垫或参数铭牌，四角圆角与侧壁圆角应保持连续，避免曲面收敛造成加工困难。整体方案结构紧凑、特征清晰，既适合消费电子配件的外观方案评审，也可作为注塑壳体、磁吸开合和小型充电仓结构设计的参考样件。
