迈凯伦经典赛车前翼鼻锥分体结构

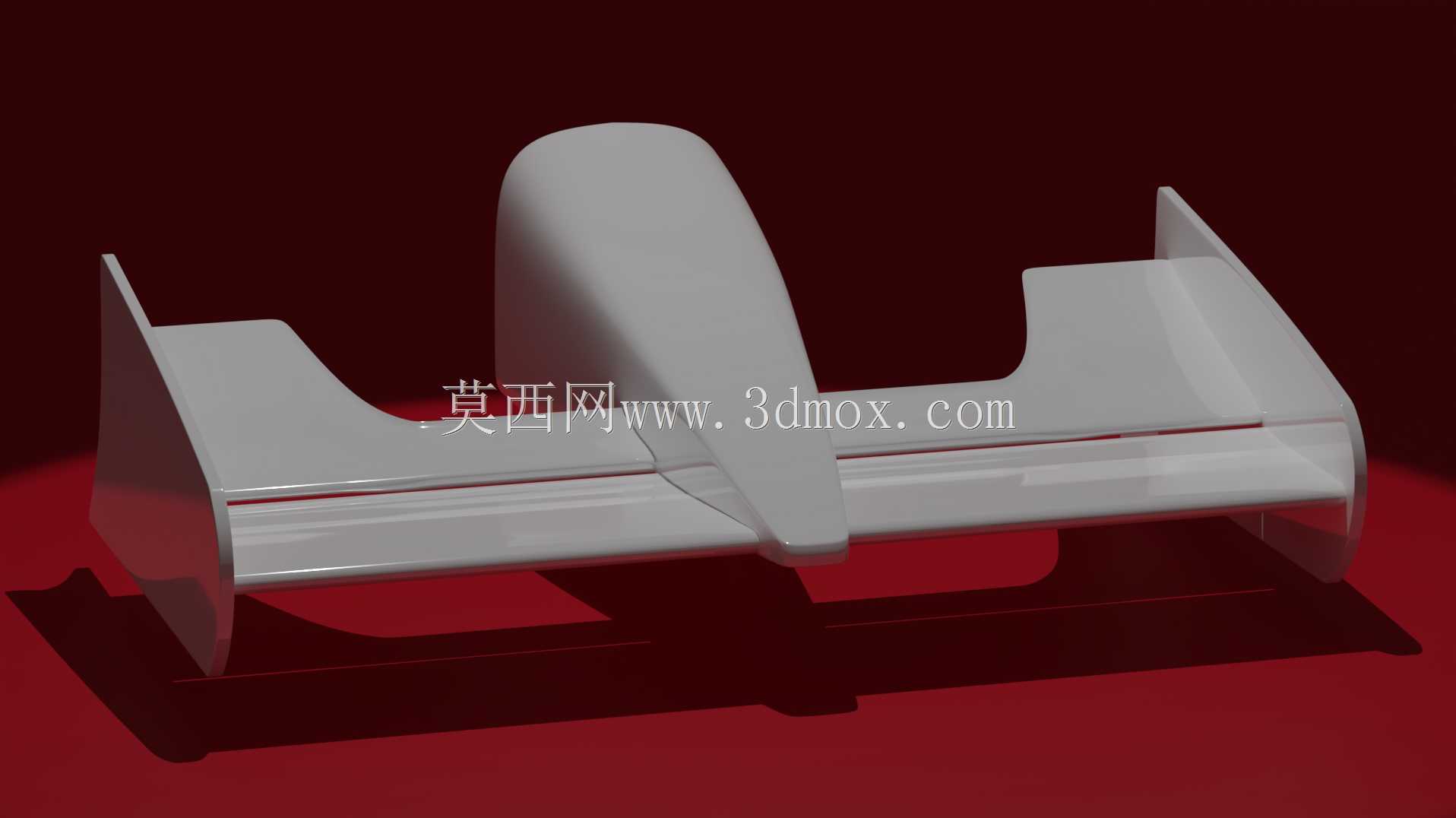

　　这套三维结构围绕经典方程式赛车前端空气动力学区域展开，主体由中央鼻锥、左右主翼面、端板以及下部支撑连接段组成。建模时没有把前端总成做成不可拆分的整体，而是按照实际装配和后续加工逻辑拆成独立零件，各部件之间保留明确的贴合面、搭接边界和连接位置，便于在结构评审、样件制作、小比例复原或教学演示中逐件检查。

　　从使用场景看，赛车前端总成直接决定车头气流的导入、整理和下压力建立方式。鼻锥位于中央，承担气流分流作用，其上部轮廓从前端向后逐渐抬升并过渡到驾驶区域，两侧表面需要平顺，避免在高速工况下产生不必要的气流分离。左右翼面横向展开，翼板截面带有连续的弯度，能够让通过车底和前轮之间的气流按预定方向运动；外侧端板则限制翼面横向溢流，增强前轴下压力的稳定性。对于赛车工程教学、空气动力学外观验证、展车复原以及比例模型制作，这类前端结构都具有很强的参考价值。

　　设计思路上，中央鼻锥并不是孤立壳体，它与前翼主平面在中部形成交汇区域。鼻锥下部需要让出翼面通过和连接的空间，两侧曲面则向翼根位置平滑收束，使载荷传递路径能够从翼面经过中央连接区向后传递。翼面采用长条形薄板加曲面翼型的组合方式，前缘圆润、后缘较薄，符合前翼对气流加速和压力差形成的基本要求。左右端板竖直布置，既作为气动屏障，也为翼面外缘提供刚度支撑；底部支撑脚与翼面、端板相连，可用于模拟前翼与车体或展示底座之间的固定关系。

　　在外形尺寸与安装边界方面，该结构横向宽度明显大于鼻锥宽度，翼面两端向外伸展，因此装配时必须重点核对左右端板最外侧边界，避免与轮胎、转向机构或悬挂拉杆发生干涉。鼻锥中心线应与整车纵向对称面重合，左右翼面需要围绕中心线保持镜像关系；翼面离地高度、前缘角度和端板垂直度都会影响气动效果，建模和装配时不能只关注外观连续性，还要保留可调整的安装基准。中央连接区应设置足够的贴合面积，使鼻锥、翼面和下部支撑在组合后不出现悬空边或薄壁突变。

　　拆分零件的处理方式有利于后续制造。若采用增材制作，翼面、端板和鼻锥可根据成型方向分别摆放，减少大面积悬空支撑；若用于数控加工或比例模型拼装，则可以通过独立零件控制壁厚、加强筋和连接柱位置。翼板属于大跨度薄件，实际工程中需要关注弯曲刚度，后缘区域不宜无限制减薄；端板与翼面交接处应保留圆角或过渡面，以降低应力集中。鼻锥曲面虽然以外观流线为主，但在与前翼交汇的位置仍需建立清晰的装配关系，不能仅靠曲面视觉对齐。

　　整体建模应保证对称、连续和可装配三条主线。对称关系决定左右气动负载是否均衡，曲面连续性影响气流沿表面的附着效果，可装配性则决定零件能否从数字模型转化为真实样件。检查时可沿整车纵向截面观察鼻锥脊线是否平顺，沿翼展方向截取多个剖面核对翼型变化，再从底部确认支撑脚、翼面和端板之间的连接边界。对于结构设计人员，这套模型适合用来讲解赛车前翼的组成方式、薄翼板刚度处理、气动外观点云重建以及复杂曲面零件的拆分原则；对于三维建模从业者，也可作为练习曲面搭接、镜像装配和分体制造约束的典型案例。
