CA6140车床手轮盘式操作轮

　　该盘式操作轮主要面向普通卧式车床的手动进给、溜板微调与工位调整场景，结构形式与CA6140类机床上常见的手轮操作件相匹配。实际使用中，操作者通过握持轮缘施加圆周力矩，经轮毂与轴端连接结构传递到进给丝杠、刻度机构或滑移齿轮组件，从而实现刀架位置的细微修正、手动趋近工件以及检修状态下的低速移动。手轮在机床上虽然属于外围操作件，但它直接关系到进给动作的可控性、操作手感和安全边界，因此在结构设计时不能只按外观圆盘处理，而要结合握持空间、转动半径、连接方式、受力路径和整机干涉条件综合校核。

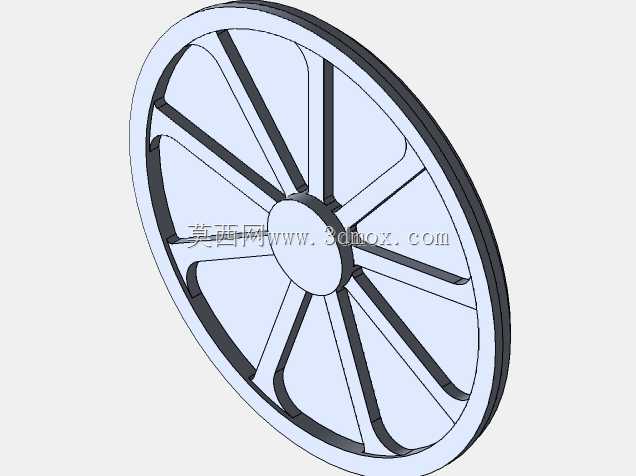

　　从外形上看，该件采用大直径薄盘式布局，外侧为连续轮缘，中心设置轮毂，轮缘与轮毂之间通过多根放射状筋板连接。轮缘承担主要握持和施力功能，连续封闭轮廓有利于手掌沿圆周方向推动，也便于在不同角度抓握；中心轮毂用于形成轴孔、键槽或紧固件安装区域，是扭矩传递的核心部位；放射筋板则在减轻质量的同时维持轮盘平面刚度，使手轮在频繁正反转过程中不易出现明显翘曲。筋板之间保留较大镂空区域，既减少材料占用，也能降低转动惯量，使手动操作启停更加干脆。

　　设计思路上，盘式手轮需要优先确定回转直径与安装轴的相对位置。回转直径过小，会导致操作者需要施加较大切向力，微调时手感偏重；直径过大，则可能超出机床护罩、拖板或操作者站位空间，在快速移动时还存在碰擦风险。轮缘截面应兼顾握持舒适性和结构强度，边缘不宜形成尖锐棱角，厚度方向需要保证手掌推动时具有足够接触面积。轮毂外径、轴向长度和孔位尺寸则要与所配轴径、锁紧螺母、销钉或键连接方式匹配，确保手轮在正反向转动时不松脱、不旷动。

　　受力路径在该结构中比较清晰：操作者施加在轮缘上的切向力通过筋板汇聚到轮毂，再由轴孔连接结构传给传动轴。由于筋板呈放射布置，扭矩传递方向与筋板走向基本一致，材料利用效率较高。需要注意的是，手轮在急停、反向点动或操作者用力不均时，会产生一定弯曲和扭转载荷，筋板与轮缘、轮毂的交接区域容易形成应力集中，因此在三维结构处理时应保留合理过渡，不宜采用尖锐直角交汇。若用于铸件，筋板厚度还应尽量均匀，避免局部厚大造成缩松；若采用焊接或板材加工，则需关注连接板与轮缘之间的固定可靠性。

　　安装边界方面，手轮中心轴线必须与被驱动轴轴线保持同轴，轮毂端面应贴合轴肩或定位面，轴向锁紧后不能出现窜动。轮盘后侧与机床箱体、盖板、刻度环、手柄座等零件之间要预留转动间隙，尤其在筋板跨越螺栓、油杯或铭牌位置时，应检查整周旋转是否发生干涉。手轮前侧则要考虑操作者手掌空间，轮缘外侧不宜紧贴防护罩或床身立面，否则会影响连续转动。对于CA6140这类普通车床，手轮通常布置在进给箱、溜板箱或尾座相关操作位置，周围还可能存在刻度盘、锁紧手柄和润滑装置，因此模型在装配校核时不能只看单件外形，应把相邻部件的包络空间一并纳入。

　　从功能特性看，该手轮结构强调可靠、轻便和易加工。封闭轮缘提供稳定握持，放射筋板保证刚度并降低质量，中心轮毂便于与标准轴系连接。镂空盘面还能在车间油污环境下减少积液积屑，日常清理较为方便。若进入详细设计阶段，可进一步在轮毂上补充键槽、紧定螺钉孔、端盖压紧面或刻度指示标记；在轮缘上也可根据人机工程需要增加滚花、握持套或折叠手柄，以提升微调精度和操作安全性。

　　三维建模时，应先建立回转轴线和中心轮毂，再按实际操作空间确定轮缘直径与盘厚，随后布置放射筋板并检查筋板数量对刚度和外观的影响。筋板数量过少会使轮缘局部支撑不足，过多则增加质量并缩小镂空区域。完成主体后，应重点核对轴孔尺寸、轮毂长度、轮缘截面、筋板过渡圆角以及整周外轮廓包络。对于装配体评审，还应模拟手轮旋转一周的运动范围，确认操作者站位、轴端锁紧件和机床固定件之间不存在冲突。这样形成的盘式操作轮，既能满足普通车床手动进给的实用需求，也可作为同类设备操作盘、调节轮和传动盘结构设计的参考。
