CA6140车床夹头阶段防护外壳结构

　　该外壳件围绕普通卧式车床主轴端夹头区域的防护需求展开，属于机床外围安全与防护体系中的典型钣金覆盖件。在实际车间工况中，车床主轴高速旋转时，卡盘、夹头及工件外露部分存在切屑飞溅、冷却液甩出、人员误触碰旋转体等风险，因此在夹头阶段设置半包围式防护外壳，能够在不影响上下料与观察的前提下，将危险运动区域与操作者进行有效隔离。

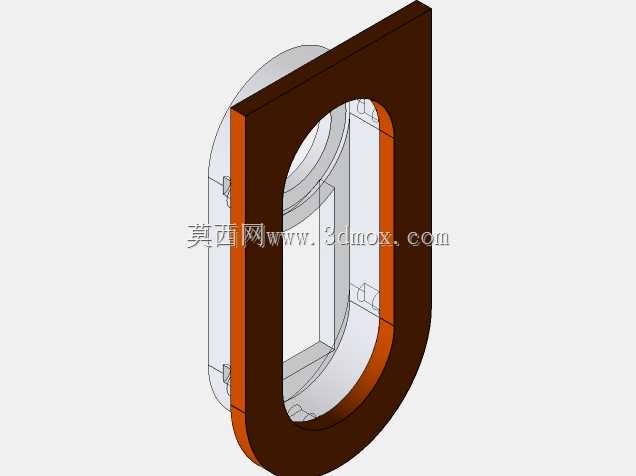

　　从结构形态看，该件采用立式薄板壳体布局，主体轮廓近似带大圆弧开口的框形罩体，正面开设长圆形观察与操作窗口，后侧对应主轴夹头位置形成圆形避让通道。罩体并非简单平板折弯，而是由多层轮廓组合而成：外层为深色主防护板，承担主要遮挡与刚性支撑；边缘可见橙色衬层或折边结构，用于加强板件边界刚度、控制装配间隙，并在视觉上提示防护边界；后侧透明或浅色部分对应观察窗及让位结构，便于操作者观察夹头夹紧状态与工件旋转情况。

　　设计思路上，这类外壳首先要满足运动包络校核。罩体内壁与卡盘、夹头、工件棒料及主轴端部之间必须保留足够安全间隙，既不能在主轴回转、夹具开合或工件装夹过程中发生干涉，又要尽量贴近危险区域，以减小防护盲区。圆形开口与主轴同轴度是关键边界条件，孔径、翻边高度及周边连接面均需围绕主轴中心线布置；长圆形窗口则兼顾操作者视线、刀具趋近和工件装卸，窗口边缘通过折弯或附加边框提升薄板抗变形能力。

　　安装边界方面，外壳底部与侧面需依托机床床身、主轴箱附近支架或防护导轨进行固定，板件上预留的连接位、折弯边和局部凸台用于安装螺钉、铰链或支撑件。由于车床工作时存在振动、切削热和冷却液冲刷，壳体壁厚虽薄，但通过大面折弯、圆弧过渡、边缘翻边和局部加强结构，可提高整体固有频率，减少薄板共振与噪声。外形尺寸需在覆盖夹头危险区的同时控制外伸量，避免影响刀架纵向进给、拖板运动以及操作者更换卡爪。

　　在功能特性上，该件既承担安全防护，也具有切屑导向和冷却液阻挡作用。罩体朝向操作者的一侧形成连续遮挡面，可将高速切屑和飞溅液体限制在机床加工区；下部与开口形态则需配合排屑路径，避免切屑在罩内积存。观察区域采用通透设计，保证装夹找正、切削过程监控不受明显影响；若配合透明防护板，还需考虑板材更换、密封条压装及日常清理空间。

　　从三维建模角度看，构建该类零件应先依据主轴中心高、卡盘外径、夹头行程和床身安装面建立基准，再绘制外壳外轮廓与开口曲线。主体板件可通过拉伸、切除形成基础形状，边缘折边、加强筋和安装孔需结合钣金折弯系数与焊接装配关系处理；圆弧段与直边段过渡要保证曲率连续，防止应力集中和外观折痕。后侧圆形通道、窗口边框及多层板之间的位置关系，应在装配环境中与主轴、卡盘、刀架和床身护板进行干涉检查，尤其要验证最大棒料直径、最长工件悬伸和卡爪张开极限。

　　该结构适用于普通车床、数控化改造车床及类似回转加工设备的主轴端防护，在教学实训、批量轴套类零件加工和设备安全升级场景中均具有明确用途。其核心不是独立承载零件，而是以包覆、隔离、观察和维护可达性为目标的机床附件，设计时需在防护完整性、操作便利性与安装紧凑性之间取得平衡。
