CA6140车床门闩式安全限位锁止构件

　　在普通卧式车床的操作防护体系里，门闩并不是一个孤立的小零件，它承担着防护门关闭后的定位、限位与锁止功能。CA6140这类车床在加工轴类、盘类零件时，主轴高速旋转，切削区域存在切屑飞溅、冷却液甩出和工件意外松脱的风险，防护门必须能够可靠关闭并保持稳定位置。门闩构件安装在防护门与床身或门框配合的边界处，关门时随门体运动进入对应卡槽或抵靠限位面，配合销轴、弹簧或手柄机构完成锁定，避免加工过程中防护门因振动、误碰而自行开启。

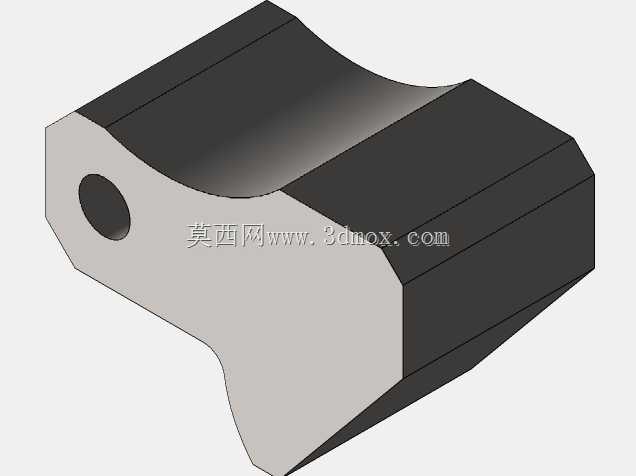

　　从结构外形看，该构件主体为块状承力件，一端设置横向贯通销轴孔，用于与门体上的铰接座或联动手柄连接；销轴孔的轴线与门闩运动方向保持明确的空间关系，保证转动或滑动时不发生卡滞。构件上部和下部采用圆弧过渡面，这些曲面并非单纯为了外观处理，而是为了与防护门周边的包边、折弯板或床身护罩形成贴合关系。圆弧面能够分散接触应力，减少开关门过程中棱角对配合件的刮擦，也能在锁止到位时提供更稳定的支承。

　　设计这类零件时，首先要明确它在整机中的安装边界。门闩的厚度、宽度和长度受防护门型材、门框间隙以及手柄联动行程限制，若外形尺寸偏大，关门时可能与床身护罩、导轨防护罩或观察窗边框发生干涉；若尺寸偏小，则锁止搭接量不足，受冲击时容易脱开。销轴孔的位置尤其关键，孔中心到贴合面的距离决定了门闩转动半径，也决定了锁止时的压紧程度。工程建模时通常先从正面轮廓入手，确定主体外轮廓、销轴孔中心和主要限位面，再补全侧面厚度与端部倒角。

　　该构件的功能特性集中体现在刚性、耐磨性和操作可靠性上。门闩在每次开关门时都会承受接触载荷，锁止瞬间还可能受到手柄传递的挤压力，因此主体不能采用过于薄弱的薄壁结构。块状本体能够提供足够的截面面积，使载荷通过销轴孔、贴合面和端部锁止面逐步传递到门体与门框。底部圆弧和顶部圆弧在建模时需要保证相切连续，避免出现突兀折边；实际加工中，这些过渡区域有利于铣削走刀，也能降低热处理或长期受力时的应力集中。

　　从机床维护角度看，门闩属于经常动作的安全附件，其磨损会直接影响防护门的锁定效果。销轴孔与销轴之间应保留合理配合间隙，间隙过小会造成转动迟滞，间隙过大则会使门闩在锁止位置产生晃动。构件端部与卡槽接触的区域应保持平整，若接触面倾斜，关门后可能出现局部点接触，长期使用后产生压痕。圆弧贴合面则需要与门体折弯方向一致，使门闩在收起和锁止两个位置都能平顺越过配合边界，不会被薄板边缘顶住。

　　在三维建模过程中，正面草图可以先确定销轴孔、主体矩形轮廓以及上下圆弧的相对位置，再通过拉伸形成实体。侧面的斜切轮廓反映了门闩与相邻护罩之间的避让关系，端部倒角则用于去除锐边并提高装配便利性。建模时不能只关注单件形状，还要把它放回防护门组件中检查运动包络：门体打开时，门闩随铰接点旋转或平移，不能碰撞门框；门体关闭时，门闩应顺利进入锁止位置，并在手柄压紧后保持明确到位感。

　　实际应用中，这类构件还需要考虑操作者的使用习惯。车床操作人员在装卸工件、测量尺寸和清理切屑时会频繁开关防护门，如果门闩行程不清晰、锁止反馈不明显，容易出现门未关紧却启动主轴的情况。因此，门闩与卡槽的搭接量、销轴孔的位置以及圆弧导入面都要服务于明确的开合动作。导入圆弧可以在门体接近关闭时引导门闩进入锁止区，减少硬性撞击；锁止面则应具有足够的平直区域，使门体在关闭状态下不会前后窜动。

　　选材和工艺层面，此类门闩常采用具备一定强度和耐磨性的钢材制作，经常规机加工后可根据使用环境进行表面处理。车床现场存在油污、切削液和细切屑，表面过于粗糙会积存污物，增加动作阻力；而关键配合面又不能过度弱化，否则会降低耐磨寿命。模型中保留的实体厚度、孔边距离和圆弧半径，都是后续编制加工工艺、检验装配间隙以及判断备件互换性的重要依据。

　　总体来看，门闩虽然尺寸不大，却连接着防护门、操作手柄、销轴和床身限位结构，是车床安全防护环节中的功能性承力件。其设计核心不在于复杂曲面，而在于准确的孔位、稳定的贴合面、合理的运动避让和可靠的锁止搭接。把这些关系在三维模型中表达清楚，才能在装配调试时保证防护门开关顺畅、锁止牢固，并在机床长期运行中持续起到安全限位作用。
