CA6140车床引脚通道切削结构

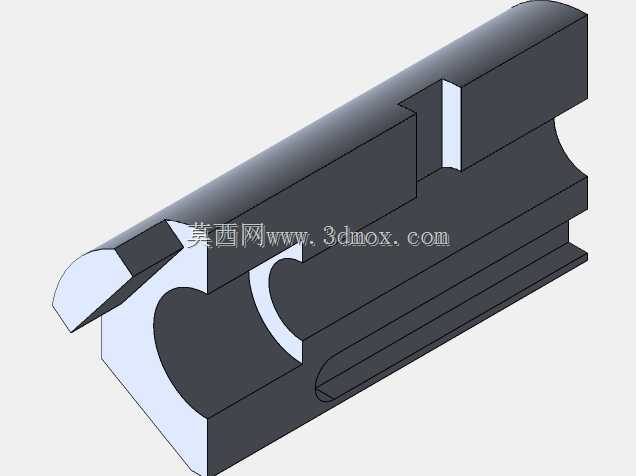

　　在普通卧式车床的改造与维修场景中，引脚通道是床身溜板箱与进给机构衔接区域的关键切削结构件，这类零件直接影响刀具进给路径的导向精度与排屑流畅度。从实际装配工况来看，该结构安装在CA6140车床床身靠近主轴箱的侧部工位，上方对接溜板的纵向滑移导轨，下方预留排屑槽的贯通空间，侧面的弧形缺口用于避让进给丝杠的回转轮廓，顶部的阶梯凸台则承担行程限位块的贴合定位作用。

　　建模阶段先从零件的安装基准面入手，优先绘制床身贴合侧的基础轮廓草图，第一次拉伸生成主体承载块，保证底部导轨安装面的平面度公差符合车床装配要求；第二次拉伸针对内圈导向通道做实体增补，让通道内壁形成连续的圆弧过渡面，避免引脚进给过程中出现卡滞。后续的两处挤出切口分别对应前侧的操作避让口与顶部的限位嵌槽，前侧切口边缘做了小角度倒角处理，既消除装配时的锐边磕碰风险，也方便维修时快速对位安装。

　　从功能特性上分析，该通道结构的核心作用是为车床进给系统的引脚传动件提供封闭导向空间，内壁的弧形曲面匹配传动销的回转轨迹，侧面的开放式缺口可在设备运行时实时观察引脚的润滑与磨损状态，底部的长条形通槽则能将切削过程中落入通道的铁屑顺势导出，避免碎屑堆积造成传动卡阻。外形设计上整体采用长条形块状布局，长度方向与车床床身导轨平行，两端的圆弧封头减少应力集中，阶梯状的顶部结构可直接嵌入床身的预留安装槽，无需额外加装复杂定位夹具。

　　安装边界方面，零件底面与床身导轨面的贴合间隙需控制在0.02mm以内，侧面弧形缺口与进给丝杠的同轴度偏差不超过0.05mm，顶部凸台的高度尺寸需匹配行程开关的触发位置，保证溜板移动到极限位置时能精准触发行程保护。在车间实际使用中，这类通道结构长期承受切削振动与铁屑冲刷，建模时特意在切口边缘增加了加厚补强区域，主体壁厚均匀分布，既避免薄壁处受振动产生形变，也控制整体重量不会对床身安装面造成额外载荷。

　　针对车床日常维护的需求，通道的内圈轮廓做了顺滑曲面处理，没有突兀的直角死角，润滑脂可以沿着内壁均匀覆盖引脚传动面，清理铁屑时也能通过侧面缺口直接伸入工具操作，无需拆解整个溜板机构。结构上的两处切口并非简单去除材料，前侧切口的边缘预留了密封件安装凹槽，可加装防尘密封条阻挡切削液飞溅进入通道内部，顶部切口则用于嵌入耐磨限位衬板，长期使用后仅需更换衬板即可恢复定位精度，降低备件更换成本。

　　从加工工艺角度反向验证建模逻辑，主体的两个拉伸特征完全适配铣床的平面加工工序，弧形内圈可通过车床回转加工成型，两处切口采用线切割工艺即可保证边缘尺寸精度，所有特征的拔模方向统一，后续若需要铸造毛坯也能顺利起模，不会出现倒扣结构导致脱模困难。零件的表面积分布集中在导向内壁与安装贴合面，外壁的非配合面采用平整直面设计，减少不必要的加工面积，在保证结构强度的前提下优化加工工时。

　　在机床升级改造场景中，该引脚通道还可适配加装自动进给传感器的改装需求，侧面的平整外壁可直接打孔安装传感器支架，内部通道的预留空间足够容纳检测引脚位移的信号线，无需额外在床身上开孔破坏原有结构。整体结构没有复杂的异形曲面，所有尺寸基准都围绕车床床身的原有安装孔位设定，替换旧件时可以直接对位安装，不需要二次修配，大幅缩短车床停机维修的时间。
