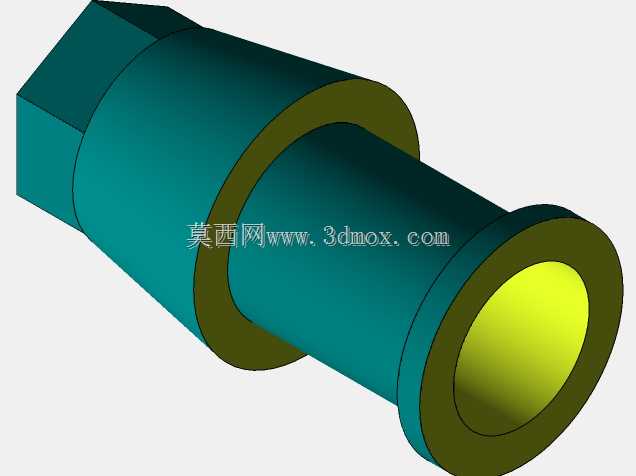

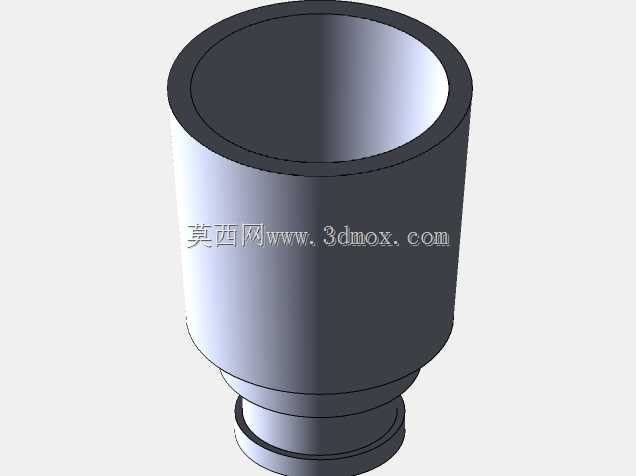

在普通卧式车床的日常加工与工装改造里,这类带六角头的过渡连接套属于很典型的中间传力零件。它一头做成外六角,方便用扳手卡住施加拧紧力矩,另一头是带法兰凸缘的圆筒段,中间贯通的内孔用来穿装拉杆、螺杆或者其他轴类件,整体承担定位、连接和载荷传递的作用。从结构上看,零件主体是回转体,外圆由几段不同直径的圆柱面组成,两道环形凸缘把筒体分成了粗细不同的区段。靠近六角头一侧的凸缘较宽,主要起轴向限位和端面贴合的作用;靠近端口一侧的凸缘较薄,配合内孔形成安装止口,装配时这两个台阶面就是确定轴向位置的基准。六角段与筒体之间做了平滑过渡,避免截面突变带来的应力集中,这一点在反复装拆、承受交变拧紧力的工况下尤其重要。内孔是整个零件的功能核心,
贯通设计让拉杆可以从中穿过,孔壁与被连接件之间保持合理的间隙配合,既保证穿装顺畅,又不至于因为间隙过大而产生偏心晃动。端口处内孔做了倒角,引导轴件或螺杆进入,减少装配时的刮蹭和对中困难。外圆各段直径的差异,不只是为了减重,更多是为了匹配不同的安装空间:细段伸入对应的安装孔内,粗段和凸缘留在外侧承担端面压紧,六角头则暴露在便于扳手操作的位置。设计这类零件时,首先要理清的是安装边界。六角头的对边尺寸决定了所需扳手空间,周围必须留出足够的扳手回转或开口扳手插入余量,否则现场装配时会出现工具放不进去、只能用活动扳手勉强操作的尴尬。凸缘外径要大于被连接件的通孔直径,这样压紧力才能通过端面有效传递,而不是让整个套子滑进孔里。
筒体各段长度则要根据被连接两侧的间距来定,保证拧紧后凸缘端面能切实贴紧,既不顶死也不留虚位。从受力角度讲,连接套在工作中主要承受轴向拉紧力和拧紧时的扭转力矩。六角头是扭矩输入的部位,其壁厚和对边强度要能承受扳手施加的最大力矩而不发生圆角崩裂;凸缘根部是应力集中的高发区,圆角半径不能省,模型里在这些转折处都保留了过渡圆弧,符合实际加工中车削圆角的工艺习惯。筒体部分因为是中空结构,径向刚度相对弱一些,所以壁厚选取上偏向保守,避免在拉紧力下发生鼓胀变形。在CA6140这类机床上,类似结构常见于刀架、尾座、夹具拉杆系统以及各种专用工装的连接环节。比如在自制拨盘或夹具时,需要一个中间套把拉杆的拉力传递到夹具端面,六角头用来锁紧和防松,
法兰端面负责压紧,内孔让位给拉杆,这一个零件就把几个功能集成在了一起。它也可以作为变径连接的过渡件,当两侧螺纹或孔径不一致时,通过外六角段拧紧、内孔穿杆的方式实现对接。建模思路上,这种零件最适合用旋转特征生成主体轮廓,先在草图里画出外圆各段直径、凸缘厚度、内孔直径和端口倒角的半剖面,一次旋转出基本回转体,再在六角头位置用拉伸切除做出六个平面,或者直接绘制六边形拉伸成型。倒角和圆角单独处理,端口内倒角、外圆棱边倒角以及凸缘根部圆角分别按功能设置,不要一刀切成统一尺寸。六角与圆柱相接的地方要注意特征顺序,先成型回转体再切六角面,能保证交接处的几何关系干净,不出现碎面。装配验证时要重点检查三处:一是内孔与穿过件的同轴度,二是凸缘端面与轴线的垂直度,三是六角头与相邻零件之间的扳手间隙。这三项直接决定了零件能不能顺利装上、拧紧后会不会偏斜、后期维护拆装是否方便。材质上这类连接套一般选用中碳钢,调质后使用,端面和内孔按需加工,六角头部位不承受摩擦,保持常规精度即可。整体结构虽然不复杂,但每一段直径、每一处台阶都对应着具体的装配和受力需求,是车床工装改造中实用性很强的基础连接件。
