耳挂式便携可穿戴摄像终端结构

　　该结构面向第一视角音视频采集场景，常见于现场巡检、作业指导、远程协助、运动记录和服务过程留痕等使用环境。设备采用耳挂佩戴方式，将摄像采集端布置在耳侧前方，使用时不需要手持，能够解放双手；操作人员在查看设备、拆装零件、记录流程或与后台人员沟通时，画面视角接近人眼观察方向，可减少手机、手持记录仪在作业过程中占用手部动作的问题。

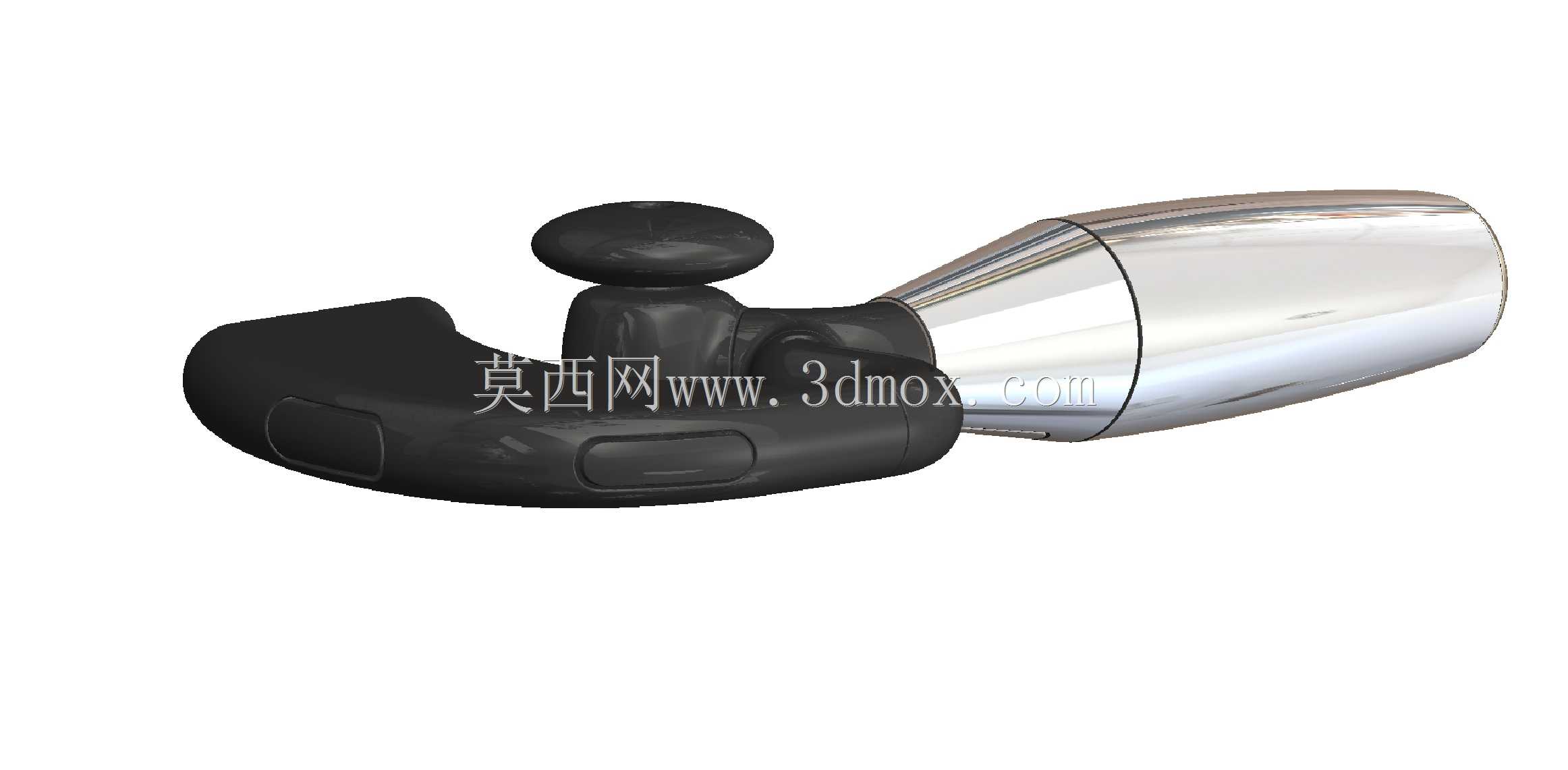

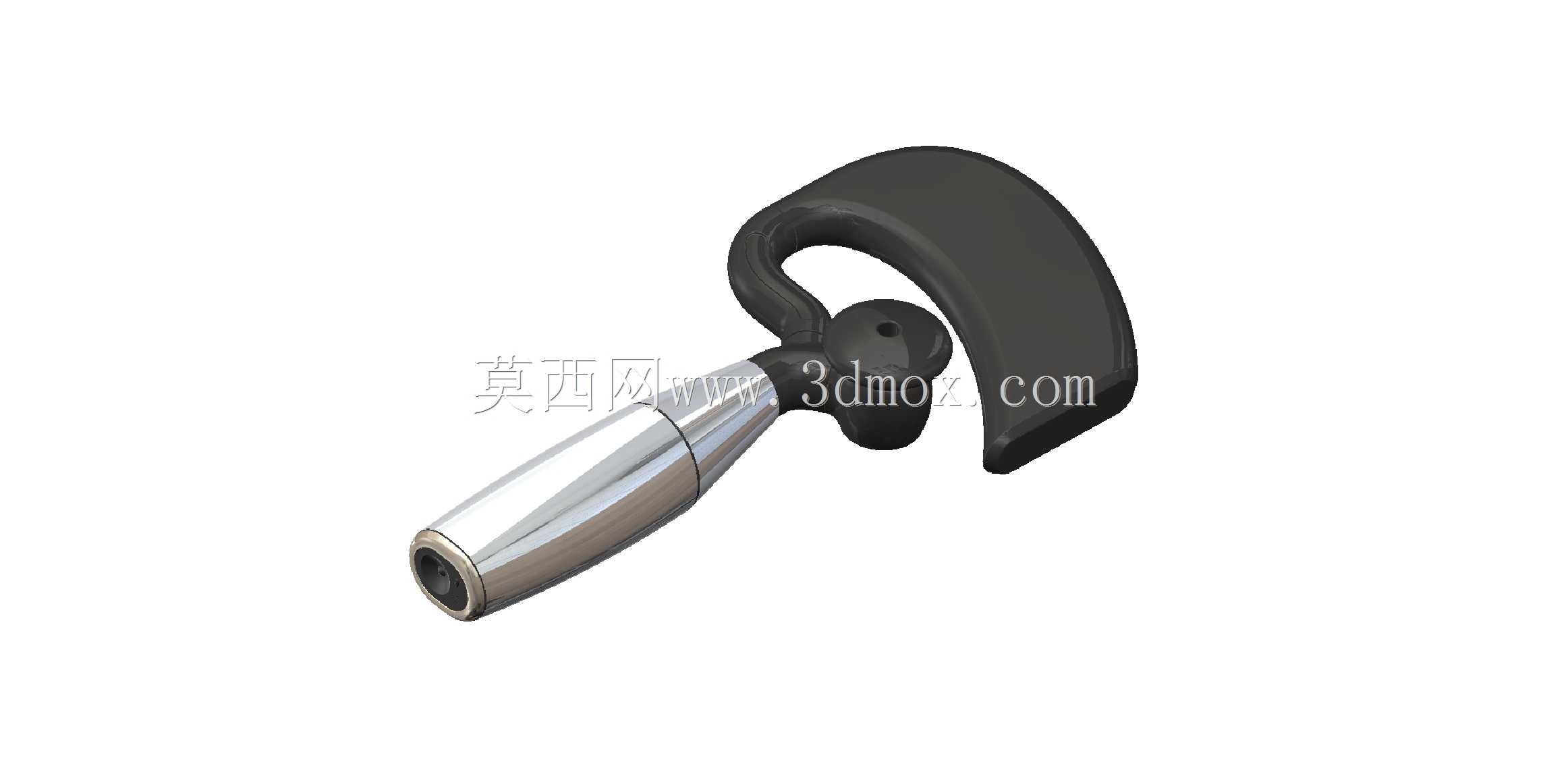

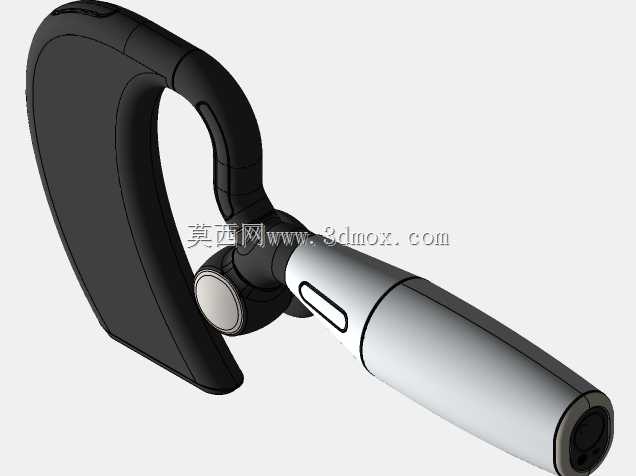

　　从整机布局看，产品由耳挂支撑段、耳甲腔贴合段、铰接连接段和前端筒状采集模块组成。耳挂部分采用大弧度弯勾形态，绕过耳廓上方并向后贴合耳后区域，主要承担整机悬挂和防脱落作用。该曲面不能只按外观弧线处理，建模时需要考虑耳廓厚度、耳后软骨轮廓以及佩戴时的压紧量。弯勾内侧与皮肤接触区域应保留连续过渡，避免局部棱边造成长时间压迫；外侧则可适当增加壁厚和造型宽度，以提高结构刚性。

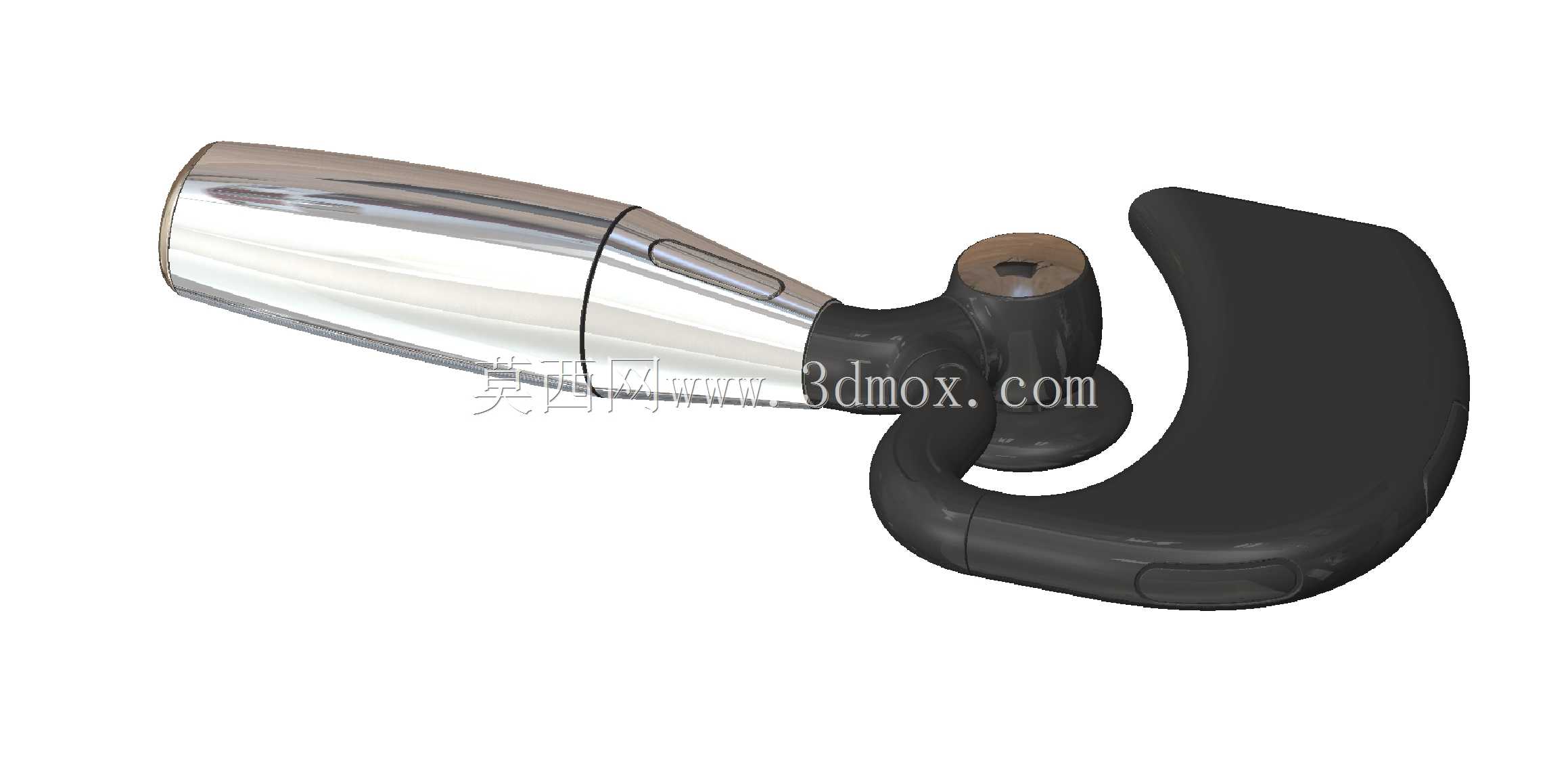

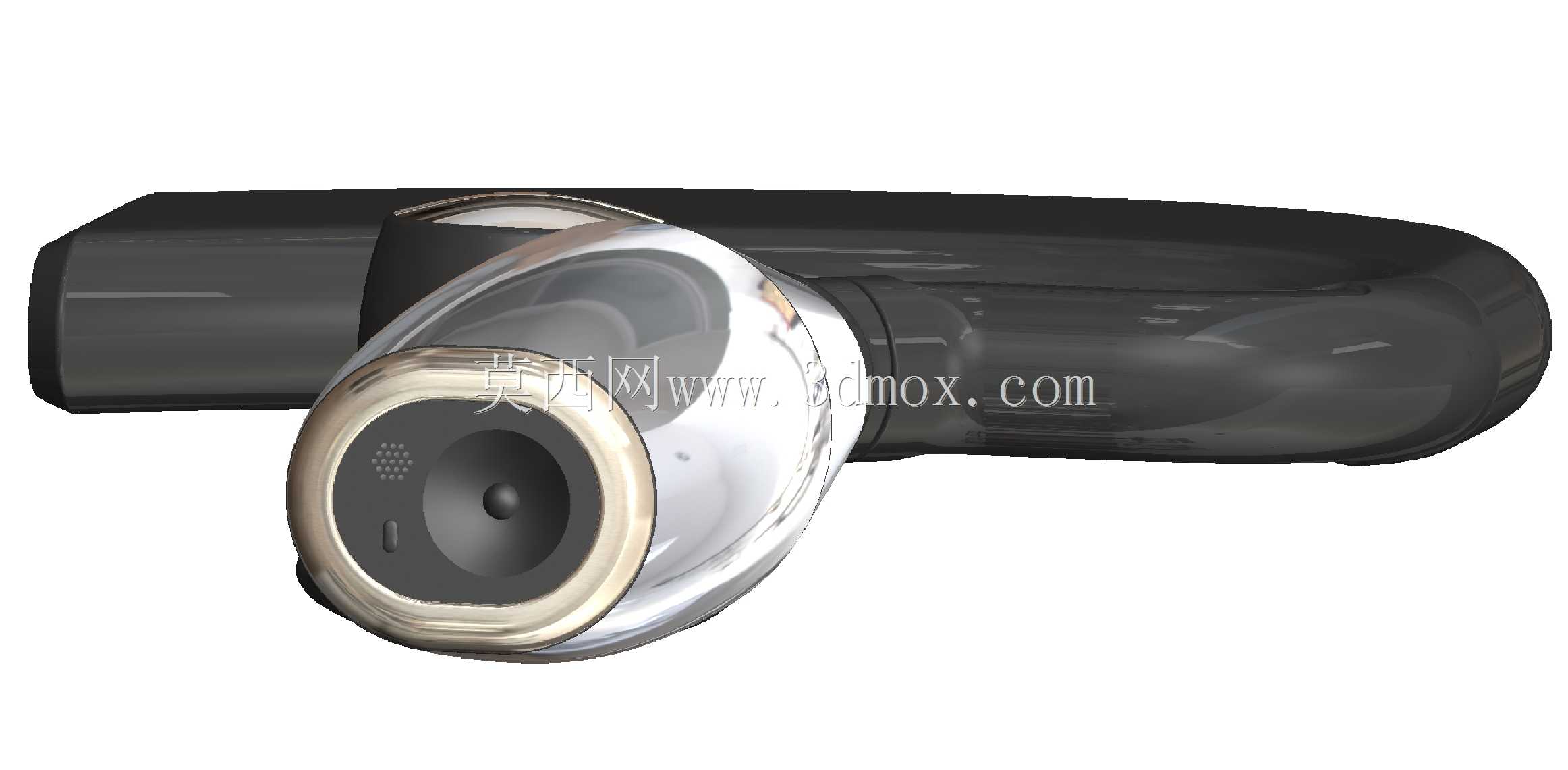

　　前端采集模块呈细长圆筒形，轴线从耳侧斜向面部前方延伸。该布置使镜头能够越过脸颊区域获取前方视野，同时尽量控制整机重量对耳部的集中载荷。筒身前段设置镜头容纳腔，端部保留光学件安装边界，内部需要根据镜头模组、PCB板、电池或连接线的排布划分空间。若采用无线方案，筒身后段与耳挂根部可作为电池和天线布置区域；若采用有线传输方案，则应在根部预留线材出口和防弯折结构。实际结构设计中，镜头中心到耳挂旋转中心的距离会影响视野稳定性，距离过长会增加低头、转头时的画面摆动，距离过短又可能被脸颊或头发遮挡，因此需要在视场角和佩戴稳定性之间取平衡。

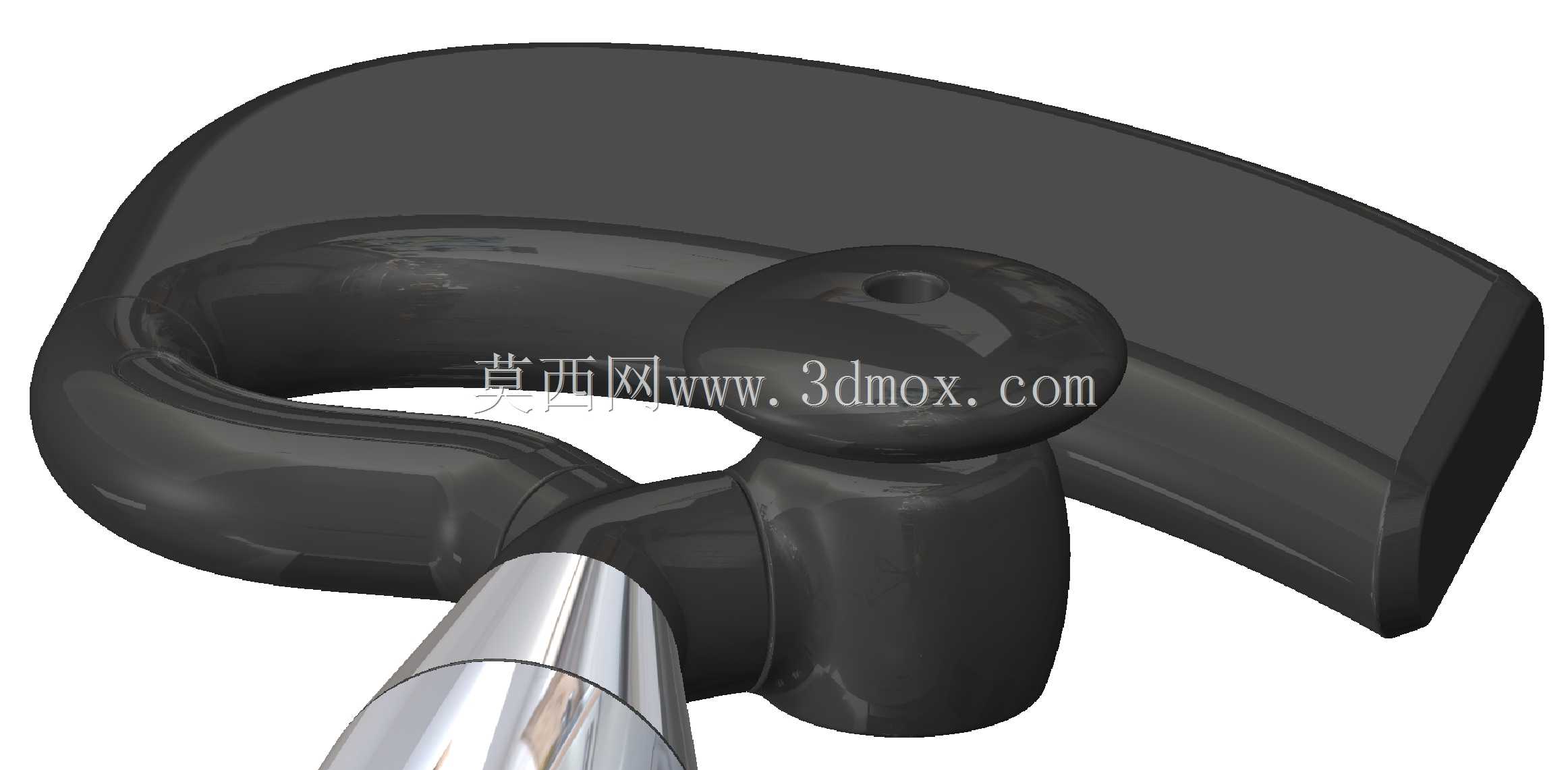

　　耳甲腔位置的小型贴合件用于辅助定位，它并不承担主要夹持力，而是限制设备绕耳挂轴线旋转。该零件外形应贴近耳甲腔入口区域，表面采用柔和球面过渡，配合软质材料套或弹性包覆层后，可提高佩戴舒适度。铰接连接段位于耳挂与筒身之间，是调节拍摄角度的关键区域。结构上可设置小范围转动副，使前端采集模块在俯仰方向上微调，以适应不同脸型、耳位和视线习惯。转轴需要保留适度阻尼，避免佩戴后因自重下垂；同时转动角度不宜过大，防止镜头偏离正常前方视野。

　　外形尺寸方面，这类耳挂终端需要严格控制投影体积和重量。前端筒状模块宜保持细长形态，外径在满足镜头和电路板安装的前提下尽量收敛，以减少迎风面积和视觉突兀感。耳挂展开宽度应覆盖成人耳廓外侧到耳后支撑区，弯勾开口处需具备弹性变形量，便于佩戴时撑开并在就位后回弹夹紧。安装边界上，镜头端面要预留透明保护片或镜片厚度，周边不能出现遮挡视场的凸缘；耳挂内侧与耳甲腔贴合件之间应形成稳定的三点接触关系，使设备在行走、转头、低头等动作下不易滑移。

　　材料与工艺上，外部承载件可采用轻质高强度塑料或薄壁金属外观件，接触皮肤区域优先考虑软胶、硅胶或表面柔化处理。筒身金属段不仅承担外观作用，也可提高抗弯折能力，并为内部电子件提供一定防护。建模时需要将外观壳体、内部腔体、转轴、卡扣和软胶包覆层分开表达，尤其关注耳挂根部的圆角加强、筒身与铰接座的连接宽度，以及装配后零件之间是否存在运动干涉。

　　该结构的核心不是单纯复刻耳机外形，而是在耳挂佩戴基础上完成摄像模组的稳定指向。设计时要同时处理人体贴合、镜头视野、重量分布、转动阻尼和内部电子空间，使设备在长时间佩戴中既不容易脱落，也不会因局部压迫造成明显不适。
