层叠式注塑模具塑料成型模架结构

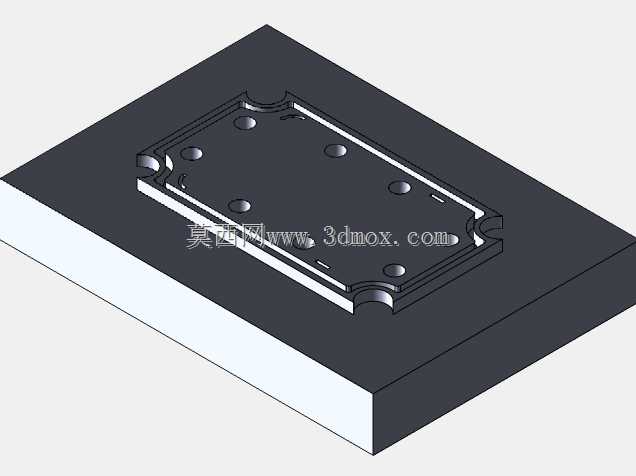

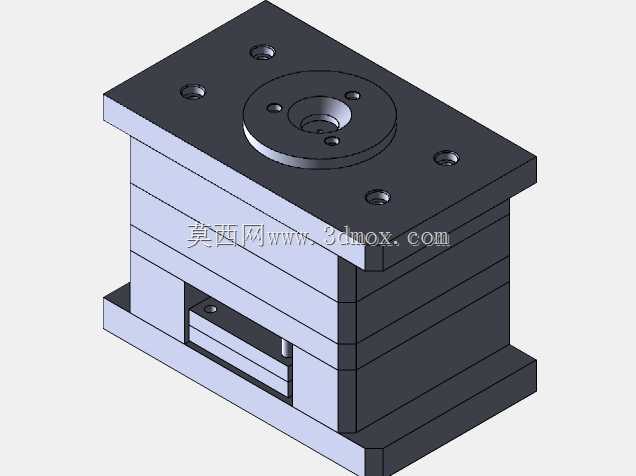

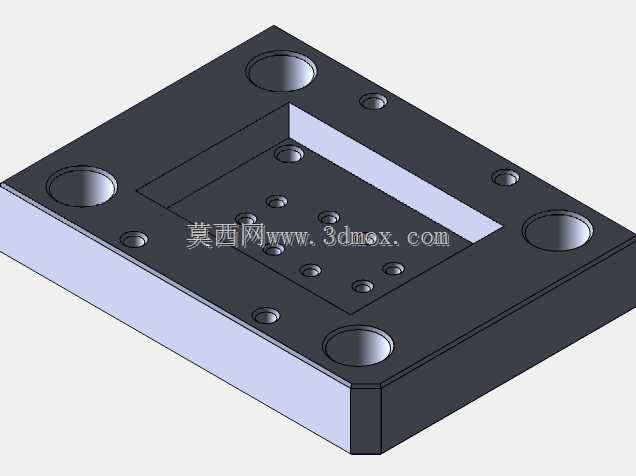

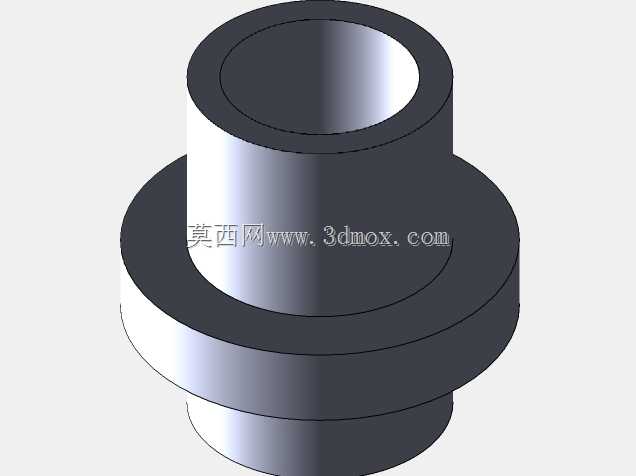

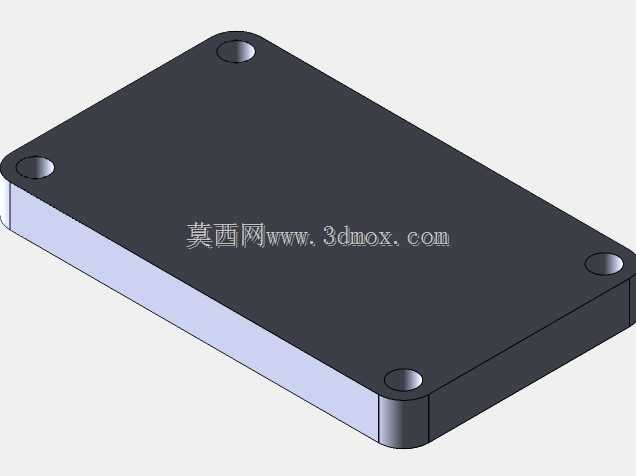

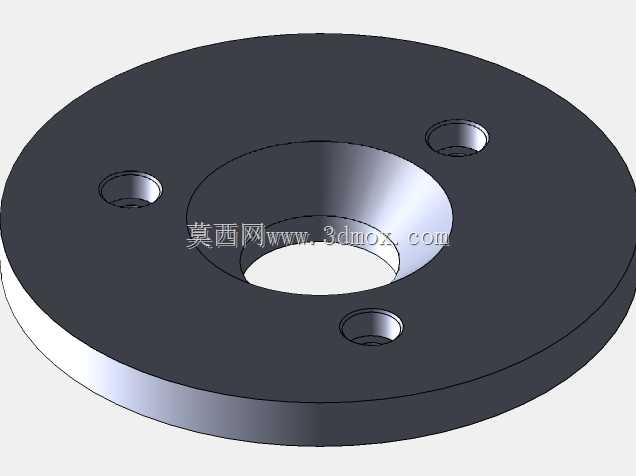

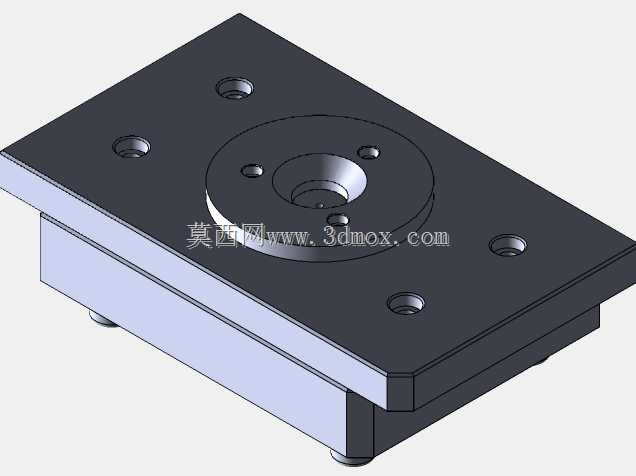

　　这套层叠排布的注塑成型模具，整体采用标准模架分层堆叠的结构形式，面向中小型塑料零件的批量注塑生产场景，在消费电子外壳、家电小配件、日用塑料件、仪器仪表结构件的生产车间中，这类模具是注塑机工位上最常见的工艺装备，直接安装在卧式注塑机的定模板与动模板之间，完成塑料熔体的充型、保压、冷却、开模顶出全流程动作。从结构布局来看，整套模具沿开合模方向依次排布定模座板、定模板、动模板、支承板、垫块、动模座板，多层板件通过导柱导套完成合模时的精准对位，顶部定模座板中心加工有定位环与主流道衬套安装位，定位环的外圆尺寸直接匹配注塑机定模板的定位孔内径，安装时可以快速完成模具与注塑机喷嘴的同轴对中，避免主流道偏移导致的溢料、充型偏心问题。

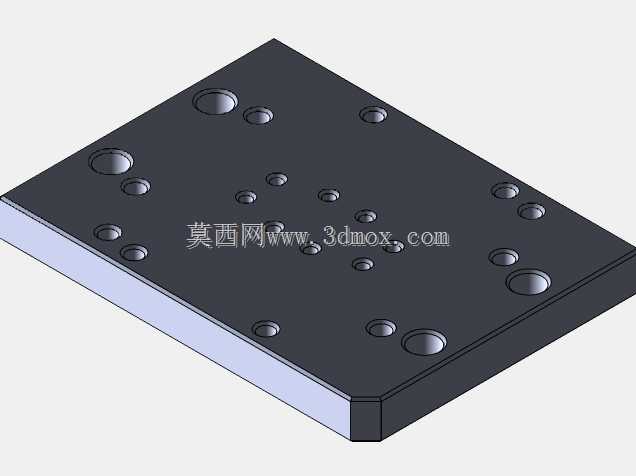

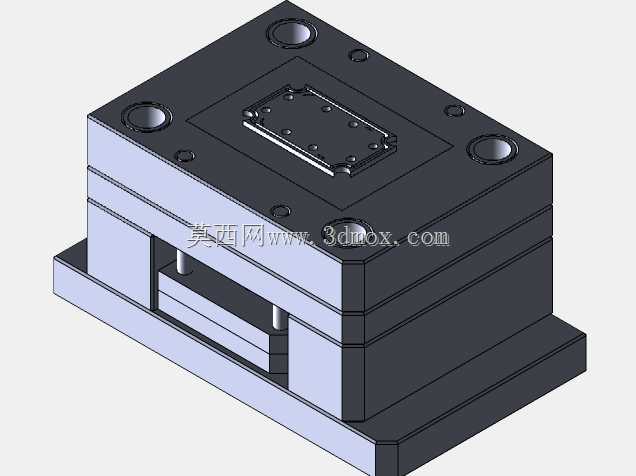

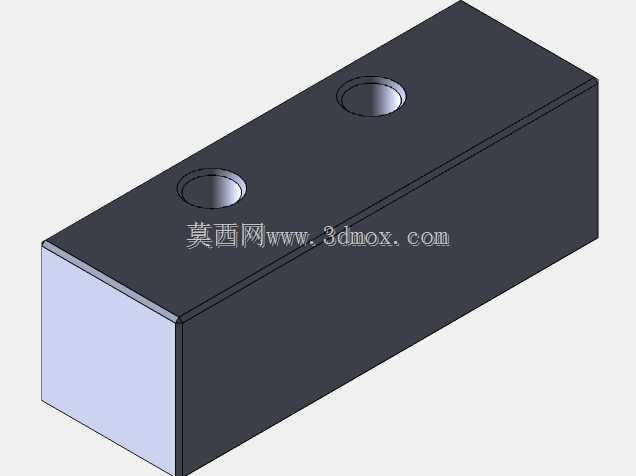

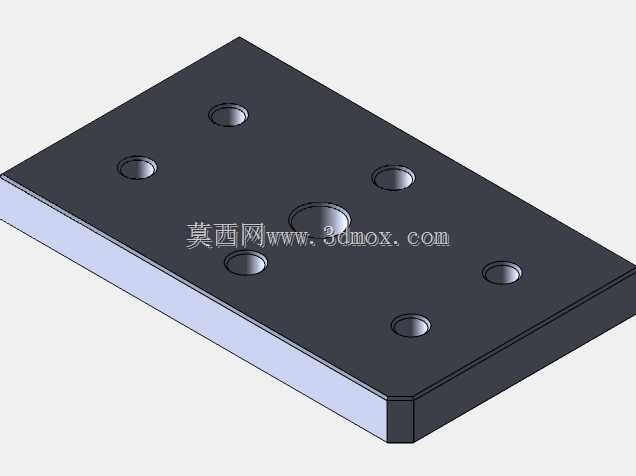

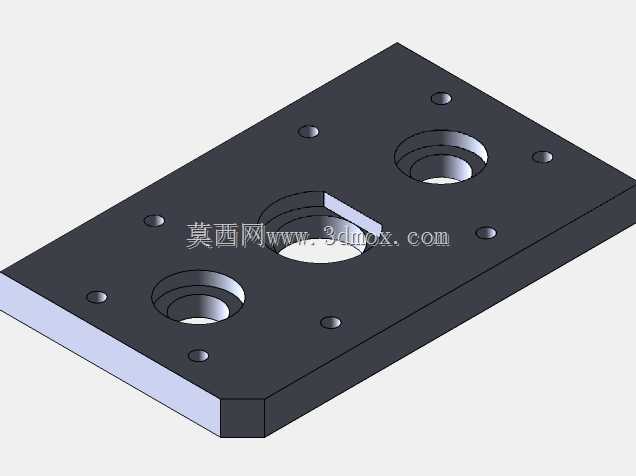

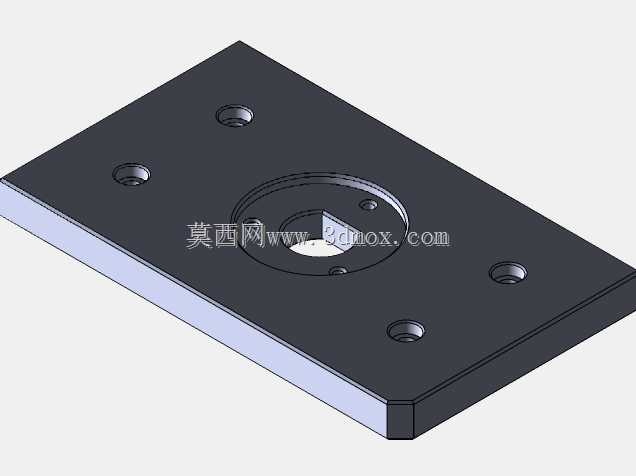

　　顶部座板上均匀分布的六个安装沉孔，对应注塑机模板上的T型槽压紧点位，安装时可以通过压板螺栓直接将模具锁紧在设备面板上，孔位的跨距按照常用100吨到160吨卧式注塑机的安装孔间距设计，不需要额外加装过渡转接板，上下两端的座板外轮廓尺寸预留了足够的压紧操作空间，侧面不会和注塑机的拉杆发生运动干涉。模具侧向预留的敞开窗口是顶出机构的运动避让空间，开模时注塑机的顶棍穿过动模座板的中心孔，推动顶针固定板沿导柱方向向前运动，将冷却固化后的塑料零件从型腔内壁平稳顶出，窗口的尺寸足够操作人员观察顶出动作状态，也方便后期维护时清理掉落在模架内部的料把、冷凝料屑，不需要完全拆解板件就可以完成日常点检。设计阶段首先要根据目标塑料零件的投影面积、壁厚、

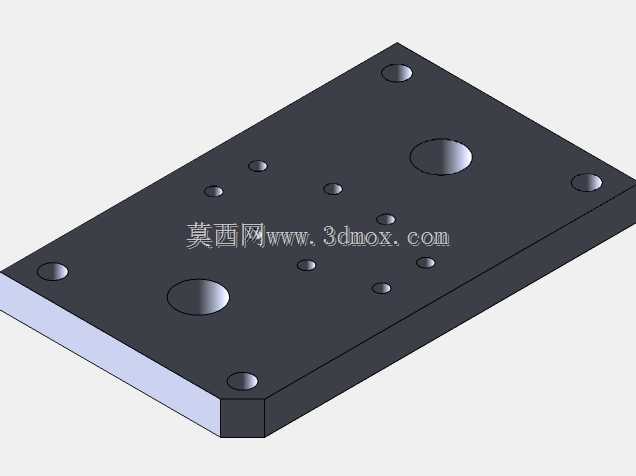

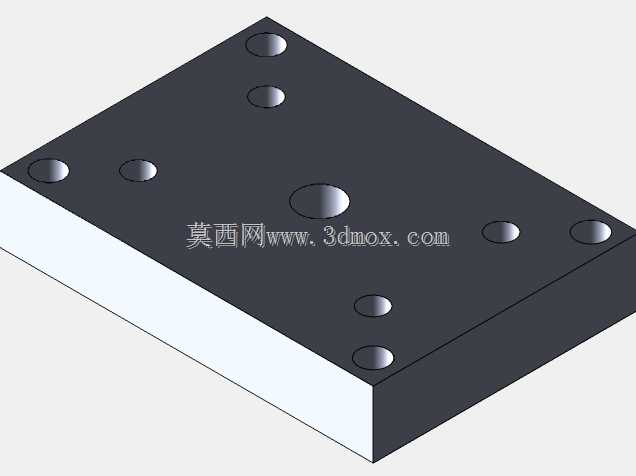

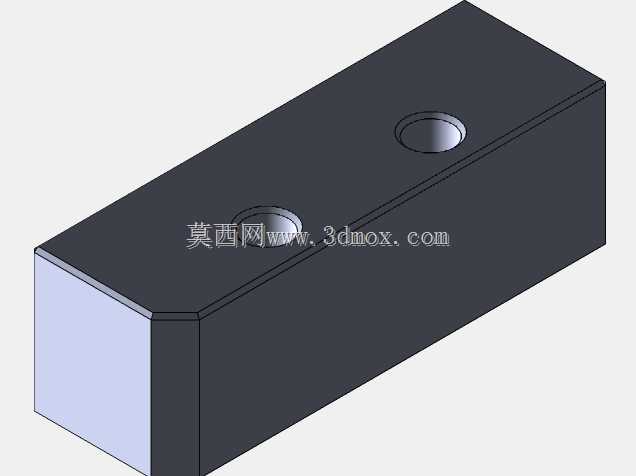

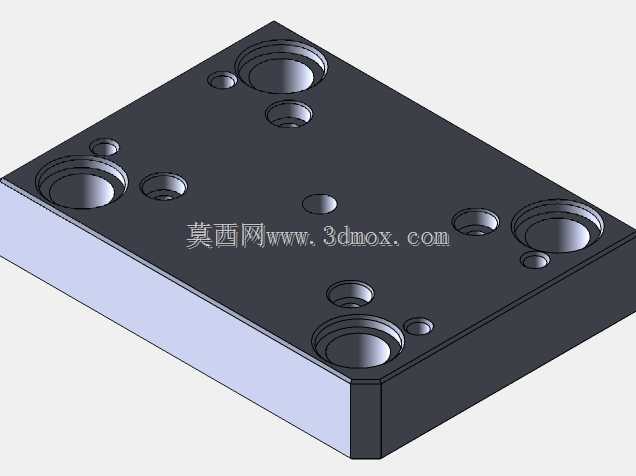

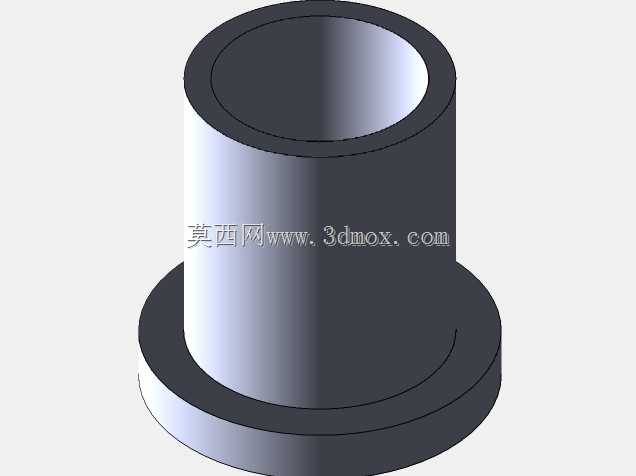

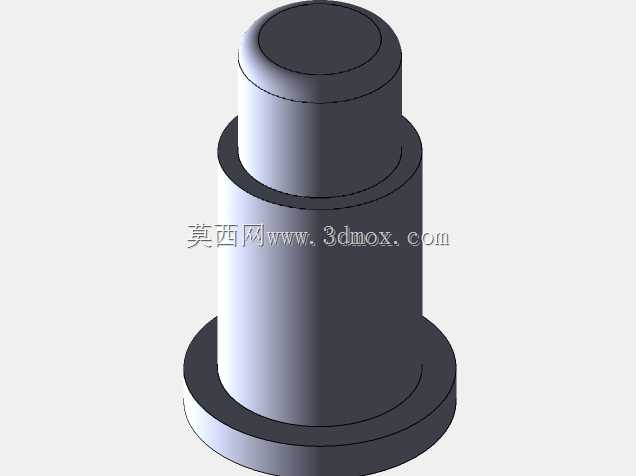

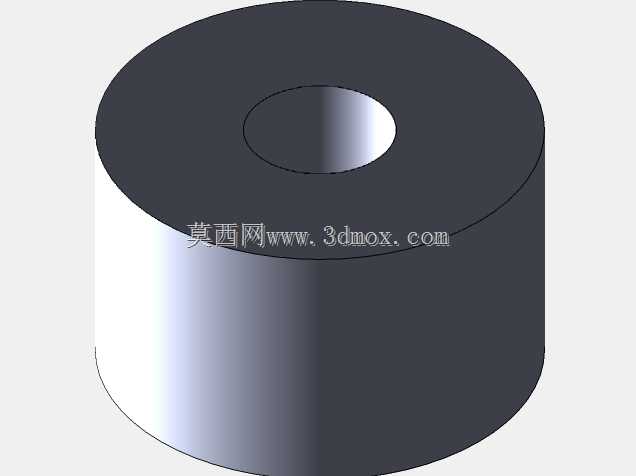

　　材料流动性计算所需的锁模力，反向确定模架的整体长宽尺寸与板件厚度：定模板与动模板的厚度要预留足够的型腔、型芯镶嵌空间，冷却水道的排布距离型腔表面保持均匀的12到18毫米间距，既保证冷却效率均匀，避免零件出现局部缩痕、翘曲变形，也不会因为水道距离型腔过近导致模板刚性不足，充型时发生胀模飞边。导向机构采用四组对称布置的导柱导套，配合开合模过程中动定模的往复运动，配合间隙控制在0.02到0.03毫米，既可以保证合模时型腔与型芯的同轴度，避免零件出现壁厚不均、偏心错位的缺陷，也能承受塑料熔体高速充型时产生的侧向偏载，保护型腔镶件不会发生磕碰损伤。浇注系统从顶部主流道进入后，通过分流道将熔体均匀分配到各个型腔点位，

　　流道的截面尺寸根据塑料材料的熔融粘度调整，针对ABS、PP、PE这类常用注塑材料，流道表面做抛光处理降低熔体流动阻力，减少充型过程中的压力损失。整套模具的闭合高度、开模行程都和配套注塑机的参数做了匹配校核：开模后分模面之间的打开距离要大于零件加上浇注系统凝料的总高度，保证零件可以顺利从模腔之间取出，不会被板件夹住；闭合高度落在注塑机允许的最小、最大模厚区间内，不需要额外加装垫脚就可以完成装夹。分层式的板件结构也方便后续根据产品迭代需求更换型腔镶件，不需要重新加工整套模架，只需要拆解对应模板的固定螺钉，替换镶件就可以快速转产不同型号的塑料零件，大幅降低多品种小批量生产时的模具制造成本与换模调试时间。模架所有板件的边角都做了倒角处理，搬运吊装时不会划伤操作人员，侧面加工的起重螺孔可以直接安装吊环，配合车间行车完成模具的吊装转运，整体结构完全符合注塑模具的通用设计规范，可直接用于注塑工艺规划、模架选型参考、模具结构教学演示以及生产现场的装夹方案校核。
