工业平面皮带输送线结构设计

　　这套平面皮带输送线主要面向车间内短距离、连续化的工件转运场景，常见于电子装配、包装分拣、机加工上下料、检测工位衔接以及轻型产品流水线中。设备以水平输送为基本形式，皮带工作面保持平整，能够承载盒类、板类、小型零件、包装件等规则或半规则物料；在实际产线布局里，它既可以单独作为两台设备之间的过渡输送段，也可以多台拼接成长距离流水线，配合挡边、导向条、传感器、工作台或分拣机构完成自动化流转。

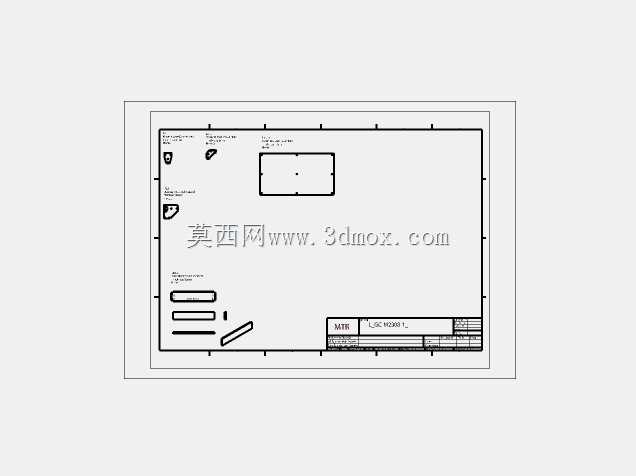

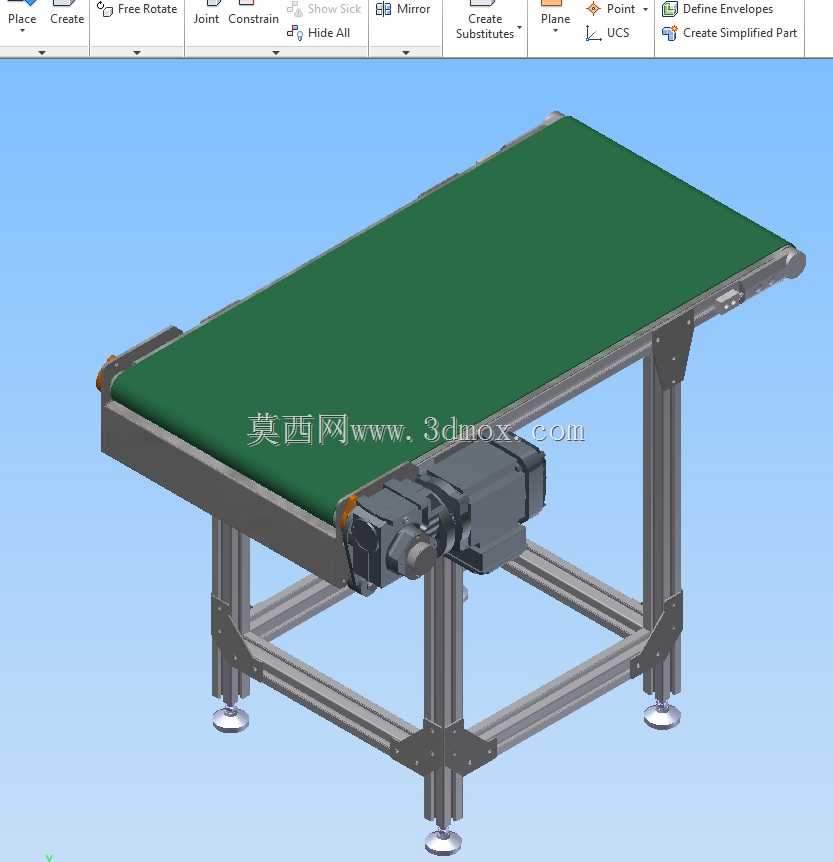

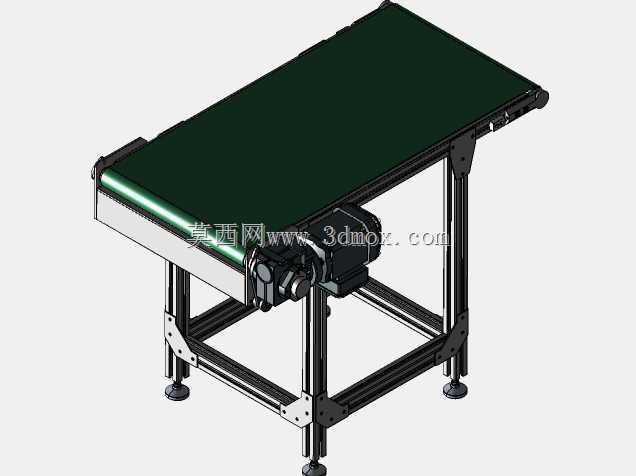

　　从结构组成看，输送主体由绿色平皮带、两端滚筒、侧板支撑、铝型材机架、驱动电机、减速机、张紧结构和可调支脚构成。皮带覆盖在输送台面上，下方由承托结构维持平面度，避免长跨度运行时出现明显下凹。端部滚筒负责皮带转向与张力传递，其中一端与驱动单元连接，电机经减速后输出较低转速和较大扭矩，使皮带以稳定速度运行。驱动部件布置在输送段侧下方，既减少对台面有效输送宽度的占用，也方便检修时接近电机、联轴器和张紧部位。

　　机架采用工业铝型材拼装思路，立柱、横梁和侧撑之间通过角件与紧固件连接，整体形成矩形框架。铝型材截面自带槽道，后期加装光电开关、安装板、防护栏、导向护栏或线槽时不需要大量焊接，调整位置较方便。支脚底部配置圆盘形可调脚杯，可补偿地面不平带来的倾斜问题；在设备调试阶段，通过调节脚杯高度能够把输送面调整到水平状态，也可让多台输送线之间保持一致的接料高度。对于需要频繁搬迁或重组的柔性产线，这种螺栓连接框架比焊接机架更便于拆装和改型。

　　设计时首先要确定输送长度、有效带宽、输送高度和物料重量。带宽决定两侧机架间距及皮带选型，输送长度影响滚筒间距、中间承托密度和驱动功率；物料重量则关系到皮带张力、滚筒直径、电机扭矩以及机架挠度。平面输送线虽然结构不复杂，但如果忽略负载分布，皮带在重载或偏载情况下容易跑偏。因此侧板与滚筒安装面需要保证平行，滚筒轴线应与输送方向垂直，张紧调节应两侧同步进行，避免一端过紧造成皮带边缘摩擦。

　　皮带部分承担直接承载和摩擦牵引作用。轻型工况下可选用PVC或PU类平皮带，表面平整、噪声低，适合洁净车间和普通工业环境；若物料有一定防滑要求，可在皮带表面增加纹理或挡条。皮带绕经两端滚筒形成闭合环，下部回程段需要留出适当空间，防止与机架横梁干涉。驱动滚筒与皮带之间的包角和摩擦系数决定牵引力是否充足，张紧结构则用于补偿皮带伸长和安装误差。实际建模时，应把滚筒、轴承座、张紧螺栓、皮带厚度和侧部间隙表达清楚，尤其是皮带边缘与机架侧板之间要保留安全间隙，防止运行中摩擦发热。

　　驱动单元采用电机与减速机构集成布置，输出轴通过链传动、同步带或直接连接方式带动主动滚筒。对于低速输送设备，减速机的作用不只是降低转速，更重要的是放大扭矩，使启动和带载运行时不至于失速。电机位置靠近主动端，可以缩短传动链路，减少额外张紧机构；侧装方式还能降低输送线端部占用长度，便于在紧凑工位中布置。三维结构中需要校核电机外壳与地面、支脚、横梁之间的维护空间，确保接线、拆装和散热不受影响。

　　外形边界方面，该设备的最大外轮廓由皮带宽度、机架长度、驱动组件外伸尺寸和脚杯支撑范围共同决定。输送面高度通常按前后设备接料高度设定，脚杯调节范围内可进行小幅修正。安装时不仅要关注设备本体占地，还要预留两侧操作空间：驱动端需要留出电机检修位置，张紧端需要能够使用工具调节螺栓，皮带两侧应避免与护栏、料箱或设备支架贴得过近。若接入自动线，还应在入料端和出料端考虑过渡板高度差，防止小零件卡在衔接缝隙中。

　　在建模表达上，这类设备适合按机架、滚筒、皮带、驱动、支脚和外装附件分层处理。铝型材框架可通过标准截面拉伸与阵列孔位完成，角件和紧固件按实际装配关系布置；皮带不宜简单建成完全刚性平板，应体现绕滚筒后的闭合形态；电机、减速机和接线盒作为外购功能件，需要保留外形包络和安装接口。对于结构工程师而言，模型的价值不只在外观展示，更在于确认输送面高度、驱动端干涉、张紧行程、脚杯调节量以及与周边设备的对接关系。

　　整体来看，该输送线结构简洁、模块化程度高，适合轻型物料连续输送。其设计重点在于稳定的皮带运行、可靠的驱动张力、可调的安装边界以及便于后期扩展的机架接口。把这些细节在三维模型中完整表达后，可直接用于产线方案评审、设备布局校核、非标输送线改型以及加工装配指导。
