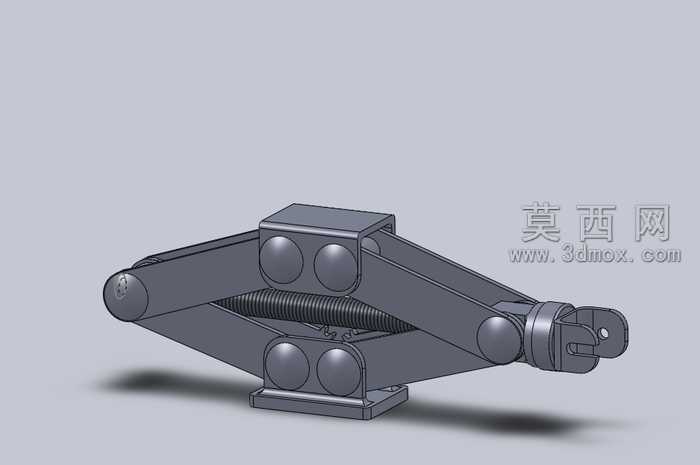

本作品为车载剪式千斤顶的三维结构设计,建模过程依托参数化三维设计软件完成,全程遵循机械设计的尺寸规范与装配逻辑,完整还原了剪式千斤顶的全部功能结构。建模初期先梳理剪式千斤顶的运动原理:通过螺杆转动带动两侧铰接臂架收拢或展开,实现顶部支撑台的升降动作,以此完成车辆举升的作业需求,建模时优先确定核心传动螺杆的参数,包括螺纹牙型、导程、杆体长度与端部连接结构,确保螺杆转动时的传动逻辑符合实际机械运动规律。随后完成上下铰接臂的建模,每处臂架的铰接点位都严格按照力臂受力比例设置,臂体采用折弯式金属结构造型,铰接位置的销轴、轴套结构单独建模,还原真实装配中的转动配合关系,上下支撑座分别设计了防滑接触结构:底部支撑座做加宽平底处理,保证放置时的稳定性,顶部支撑台设置弧形贴合面与防滑凹槽,避免举升车辆时出现滑脱风险。材质渲染阶段,整体结构采用汽车维修工具常用的哑光金属材质,臂架部分赋予深灰色锻钢质感,表面添加细微的磨砂纹理还原金属锻压后的真实触感,传动螺杆部分做亮面金属处理,区分出传动部件与支撑臂的材质差异,铰接处的销轴做轻微的倒角高光处理,突出机械加工的工艺细节,整体渲染采用柔和的侧方打光,清晰呈现各部件的结构层次与装配关系,阴影部分做柔化处理,避免遮挡结构细节。设计过程中重点考量了结构的受力合理性,每处铰接点的位置都经过运动仿真验证,确保臂架收拢到最低位置时整体体积小巧便于车载收纳,展开到最高举升位置时臂架形成稳定的三角支撑结构,不会出现结构失稳的情况,同时还原了端部的摇把连接结构,明确了外部动力输入的接口形态,整体模型装配关系完整,无结构干涉问题,可直接用于机械原理演示、结构教学参考或者相关产品的改型设计参考,完整呈现了剪式千斤顶从传动结构到支撑结构的全部设计细节,符合车载应急维修工具的实际功能需求。
- 全部评论(0)
- 模板大小 2.15 MB
- 售价 10金币
- 浏览次数
- 系统要求 SolidWorks,效果图,其它,
- 软件分类 千斤顶
