工业车间钢制格栅置物床架结构

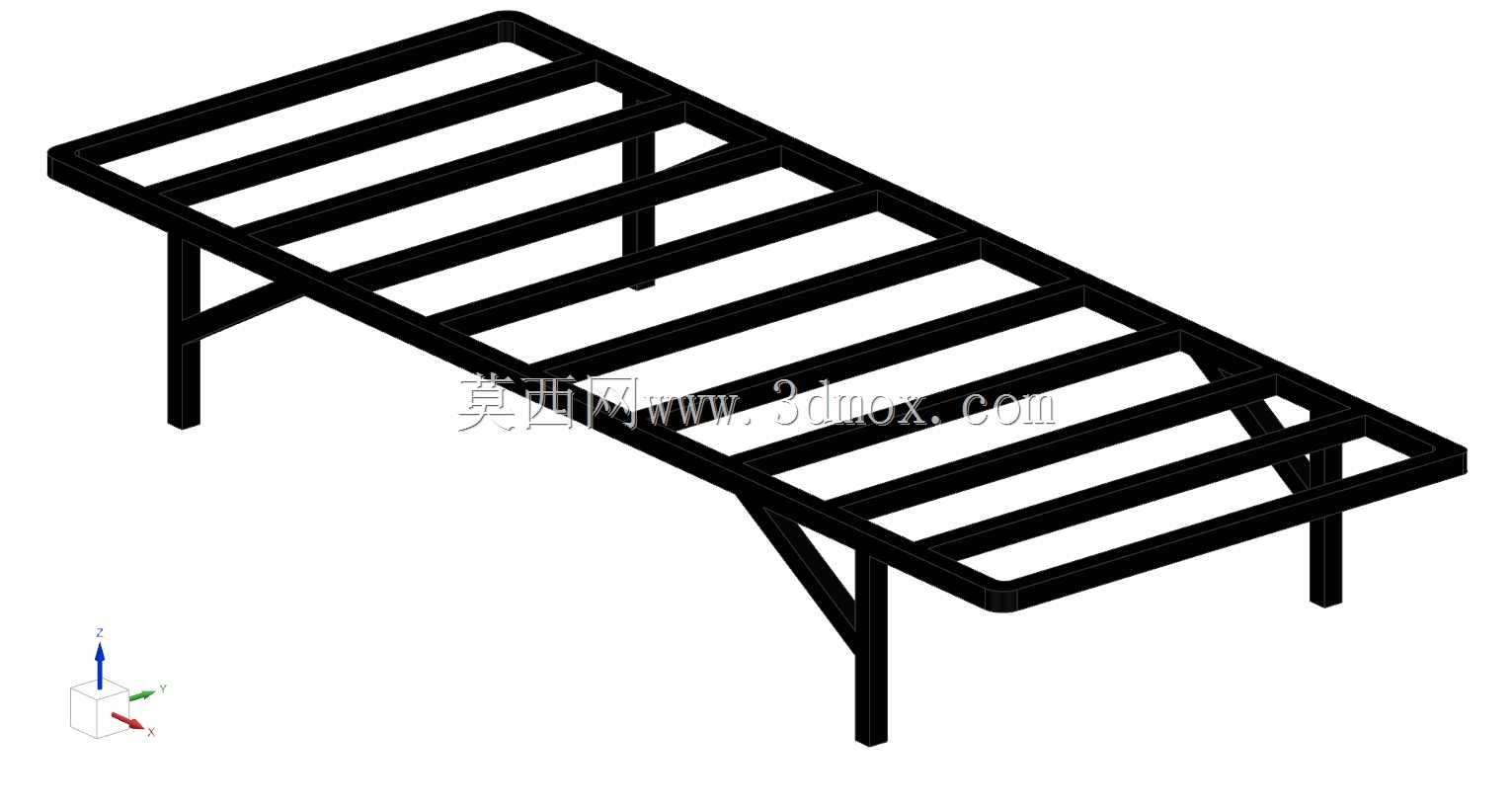

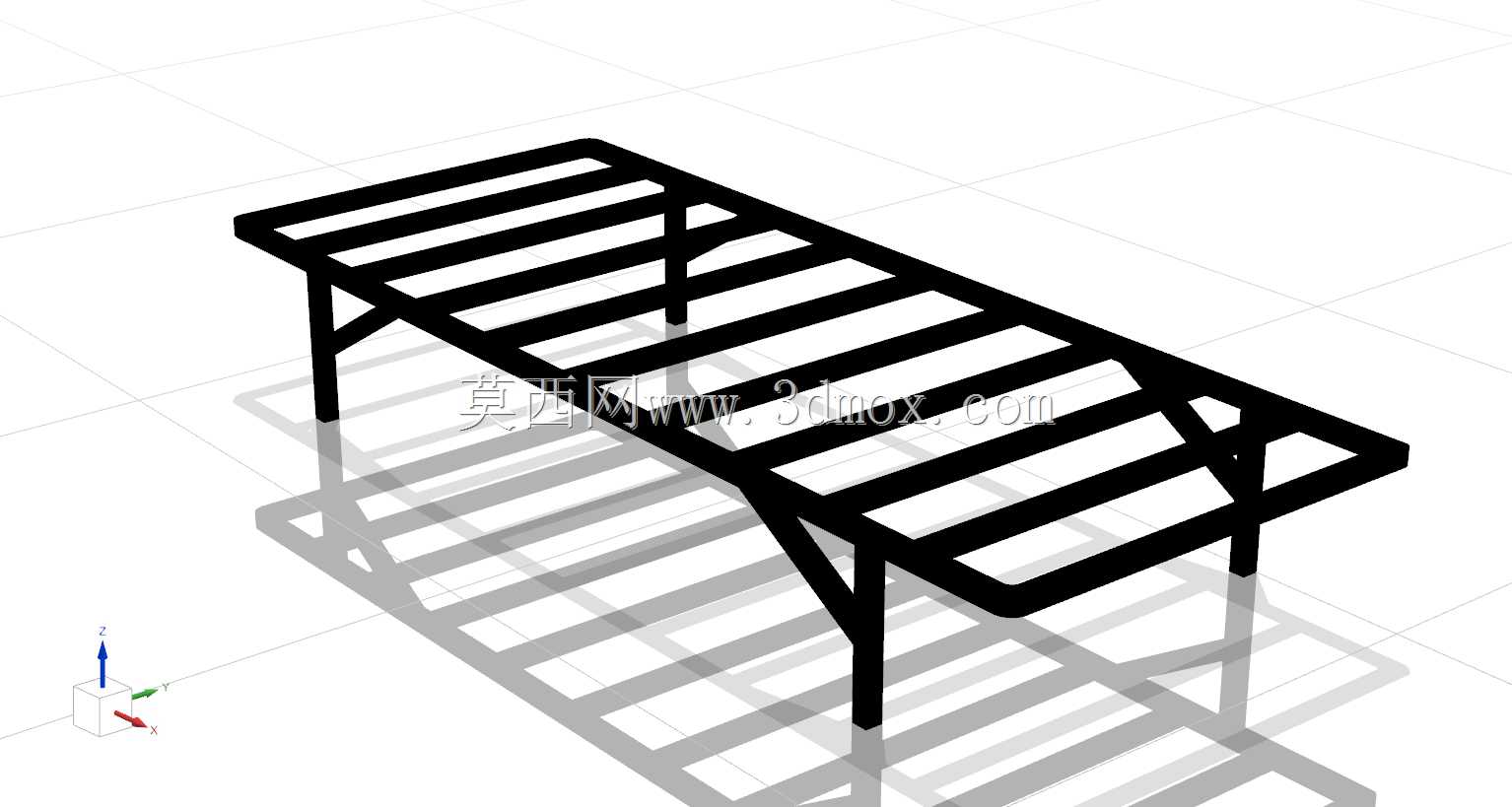

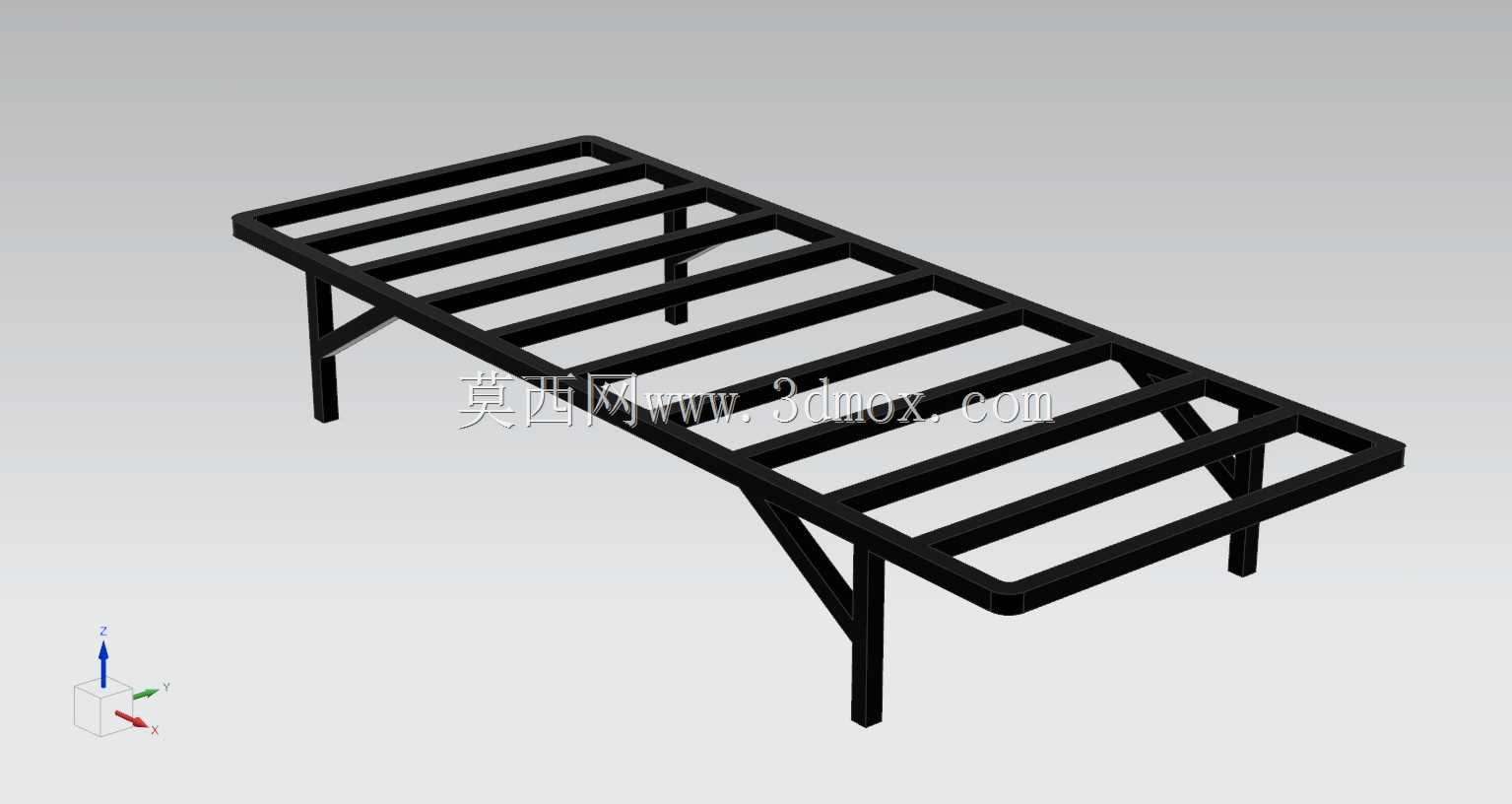

　　这套钢制格栅床架的三维结构，最初的建模出发点并不是民用卧室家具，而是面向车间临时休息区、设备旁值守工位、厂区简易宿舍以及户外临时作业点的承载需求。在机械加工车间里，一线操作人员常需要在设备旁短暂休整，普通木质床架在油污、铁屑、切削液飞溅的环境中极易受潮变形、边角腐朽，而全焊接钢制结构能够长期耐受车间复杂工况，床面采用平行扁钢条排布的格栅形式，铁屑、灰尘、洒落的冷却液可以直接从条缝间落到地面，不会在床面积存杂物，日常清扫只需用压缩空气吹扫即可，维护成本远低于实心床板结构。

　　从结构受力逻辑来看，床架整体采用矩形管材作为主框架，四条支腿直接承接床面竖向载荷，支腿与床框的连接位置增设斜向三角撑，这一设计并非多余：当人员在床面偏载落座、或者在床架一侧放置较重的工具包时，斜撑能够把支腿根部的弯矩转化为杆件轴向力，避免支腿与床框焊接位置长期受交变载荷出现焊缝开裂。床面的承载条沿床架短跨方向布置，每根扁钢的两端搭焊在两侧长边框架上，条间预留均匀间隙，既控制了整体自重，又保证人员躺卧时的支撑密度，不会出现局部条杆挠度过大的问题。建模过程中优先还原了各杆件的中心线定位关系，焊接节点处保留了实际装配的搭接余量，结构工程师可以直接在该模型基础上调整杆件规格，适配不同的额定承载要求。

　　实际安装边界方面，这类床架的整体外轮廓需要匹配常规车间通道与临时板房的门洞尺寸，床面高度设置在便于人员落座、同时下方预留清扫空间的区间，支腿底部可搭配可调脚垫，在车间地面不平整的工况下逐个调整高度，避免床架出现晃动。如果用于厂区户外临时休息点，支腿底部可以改为膨胀螺栓固定点位，将床架与混凝土地面锁紧，抵御大风天气下的侧翻风险。床面格栅的间隙尺寸经过权衡：间隙过小会导致杂物容易卡滞，间隙过大则会影响躺卧舒适度，同时避免小工具直接从缝隙掉落，该排布间距兼顾了排污与使用体验。

　　在不同应用场景下，这套结构还可以做衍生调整：如果作为车间物料周转的临时置物台，可加密床面扁钢排布，用来堆放轻型加工件、工装夹具，格栅结构同样便于吊装时叉车叉齿从下方间隙伸入，完成整架物料的转运；如果作为厂区简易休息床，可在格栅上方铺设硬质床垫，钢制框架完全避免了木质家具在潮湿车间内发霉、虫蛀的问题。结构建模时完整保留了各杆件的壁厚特征与焊接位置，工程人员出工程图时可直接提取杆件下料长度，编排扁钢、矩形管的切割工序，拼装时先组焊床面外框，再依次定位焊接床面格栅条，最后装配支腿与斜撑，焊接完成后做整体去应力处理，再进行表面喷塑或刷防锈漆，能够在工业环境下长期使用。整套结构没有复杂的传动部件与精密配合面，加工门槛低，普通钣金焊接车间即可完成制作，结构冗余度适中，既不会因用料过薄出现承载失效，也不会因过度设计造成材料浪费。
