双面密封深沟球滚动轴承三维结构

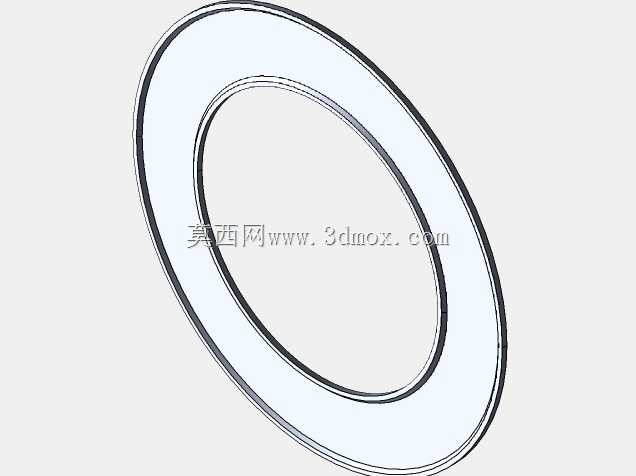

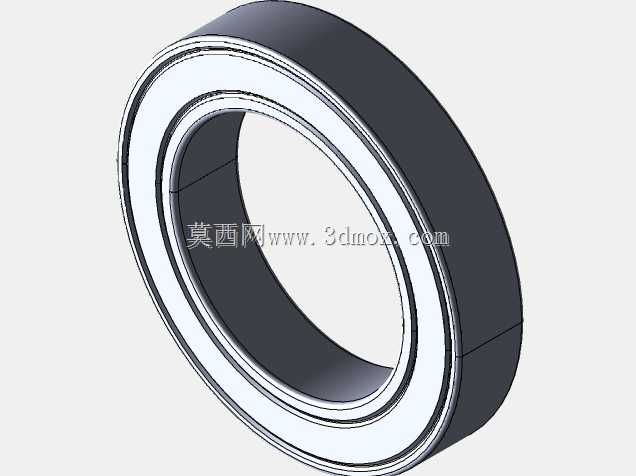

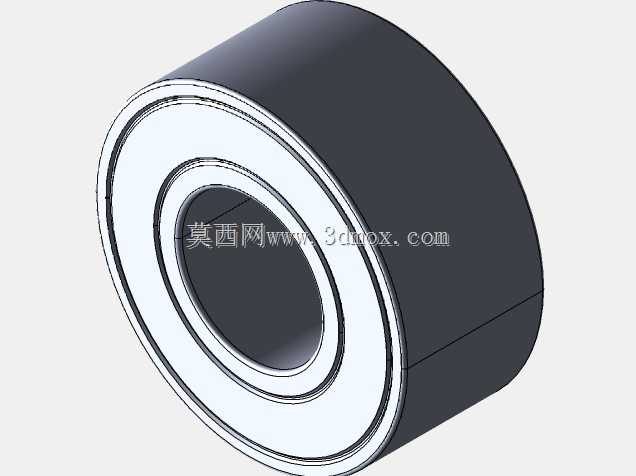

　　该零件为带双侧密封结构的深沟球轴承，属于旋转机械中最基础也最核心的支承类通用零部件，三维建模完整还原了轴承外圈、内圈、滚动体、保持架以及两侧橡胶密封盖的全部装配关系，可直接用于设备总装阶段的干涉校验、轴系布局校核以及维护拆装演示。从实际工程应用场景来看，这类双密封深沟球轴承广泛布置在中小型机床进给轴端、CA6140普通车床溜板箱传动支承位、轻工输送设备辊筒两端、农用机械回转节点以及普通电机输出轴支承位置，工作时内圈与转轴过盈配合随轴同步回转，外圈嵌入轴承座孔实现周向与轴向定位，滚动体在内外圈滚道之间做纯滚动运动，将轴系运转过程中的滑动摩擦转化为滚动摩擦，大幅降低回转阻力与功率损耗，同时承担径向载荷与一定比例的双向轴向载荷，适配中等转速、常规载荷的连续运转工况。

　　建模过程中优先保证了各配合面的几何精度逻辑：内圈内孔为基准安装面，尺寸公差带按照基孔制过渡配合设计，与转轴轴颈形成可靠周向固定，避免运转时内圈与轴面出现相对打滑磨损；外圈外圆柱面为座孔配合面，对应基轴制过渡配合公差，压入箱体轴承座孔后实现外圈防转。轴承的轴向宽度、外圈外径、内圈内孔三个核心边界尺寸严格遵循深沟球轴承标准系列参数，选型时可直接对照设备安装空间校核：座孔镗孔深度需略大于轴承宽度预留压装余量，轴颈装配段长度需避开轴承密封盖的轴向投影范围，防止轴肩过高摩擦密封唇口造成运转发热。

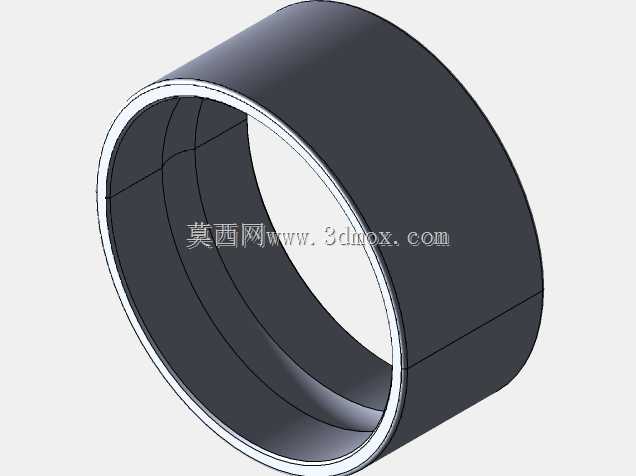

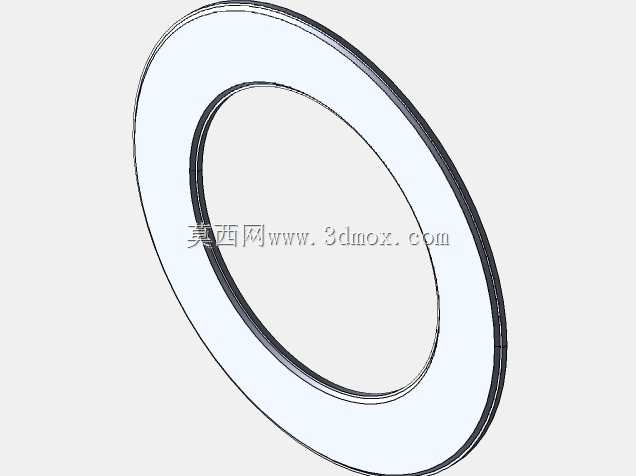

　　结构设计上，双侧接触式橡胶密封盖是该零件区别于开式轴承的核心特征，密封盖外圈卡入外圈内侧的密封槽内，内圈密封唇口贴合内圈外侧的防尘槽曲面，形成闭合的内部储脂腔，出厂时腔内预先填充锂基润滑脂，运转过程中无需额外定期加注润滑脂，同时可以阻挡外部切削粉尘、金属切屑、喷淋冷却液以及环境水汽进入滚道内部，避免滚动体与滚道面出现磨粒磨损，非常适配车床加工区域这类多粉尘、多切削液飞溅的工况。保持架采用浪形冲压钢结构，兜孔均匀包裹每一颗钢球，将所有滚动体沿周向等距分隔，避免钢球之间直接接触摩擦，保证各滚动体受力均匀，运转过程中保持架随钢球公转同步引导滚动体姿态，防止钢球出现歪斜卡滞。

　　从轴系设计的实际选型逻辑出发，这类双密封轴承不需要额外配置外置迷宫密封或者毡圈密封结构，能够有效简化轴承座的端盖结构设计，减少零件数量与装配工序，在进行整机三维布局时，只需要在轴系两端预留对应轴承的安装位，轴肩高度按照轴承样本允许的最大轴肩尺寸设计，既保证轴肩能够贴紧内圈端面实现轴向定位，又不会超出内圈倒角的避让范围导致轴承无法贴靠到位；座孔内侧的孔用挡圈槽或者端盖压边位置，需要对应外圈端面留出压紧余量，避免轴承运转过程中出现轴向窜动。模型的滚道曲面采用圆弧回转特征建模，滚道曲率半径略大于钢球半径，保证钢球与滚道之间为赫兹线接触适配形态，受载时接触应力分布均匀，额定动载荷与额定静载荷参数匹配常规机床传动箱的载荷区间，既可以承受齿轮传动、带传动传递过来的径向工作载荷，也能够抵消轴系运转时产生的少量轴向窜动力，在跨距较小的两支点轴系中，成对使用该型号轴承即可实现轴系的完全径向与轴向定位，不需要额外增设推力轴承，结构紧凑性优势十分明显。
