ESP32POE以太网供电开发板结构设计

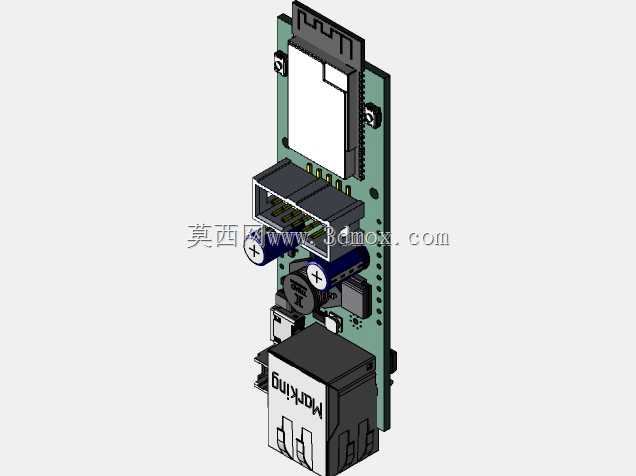

　　这块ESP32 POE开发板的三维结构还原，核心服务于嵌入式设备的前期结构选型与整机布局验证。在工业现场，这类带以太网供电的控制板常被塞进紧凑的传感采集节点、楼宇网关或者产线小型终端里，一根网线同时解决数据回传和直流供电，省去单独布电源线的麻烦，这也是POE方案在分布式设备里越来越常见的原因。做结构设计时最先要卡住的就是板卡的物理边界：板身采用长条矩形PCB布局，四角预留了标准安装孔，孔径和孔位间距要和外壳立柱、绝缘支撑柱严格对齐，建模时这些孔的中心坐标必须锁死，否则装配时螺丝对不上位。板上最高的元件是侧边的RJ45网络接口，它的金属屏蔽壳突出板面的高度决定了外壳上盖的最小内净高；而以太网口旁边的USB接口属于侧向插拔件，其开口位置、接口舌片的朝向都要和壳体侧壁的开孔一一对应，建模时要留出插拔时的手指操作空间，不能让外壳边缘挡住插头。

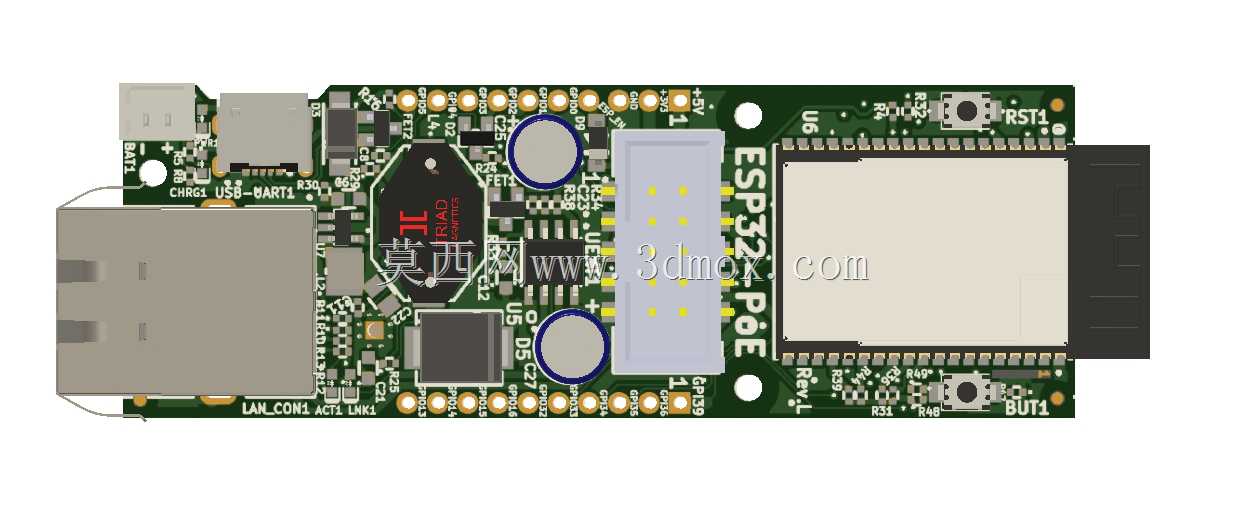

　　从布局思路看，板卡把POE供电电路、网口变压器和ESP32核心模组分区摆放：电源区的电解电容体积偏大，两个圆柱形电容直立焊接，它们的外径和高度是干涉检查的重点，周边不能贴放其他高元件；核心射频模组区域做了金属屏蔽罩设计，屏蔽罩的平面投影范围在三维里要单独占一层空间，上方壳体不能有压筋直接压到罩体。板边两侧排布了双排排针，针脚向外伸出，用于外接扩展模块，这部分在整机里要么留出走线和对插连接器的空间，要么在外壳上开对应的槽口。复位按键和用户按键落在板身两端，按键的按压行程、键帽高度都要和外壳按键柱的高度匹配，按下去不能卡滞。

　　实际工程里这类模型的价值在于提前发现装配冲突：比如网口后方的网线水晶头插入后会额外探出一段长度，整机深度尺寸必须把这段插拔余量算进去；POE电路工作时发热集中在电源管理芯片和整流器件，结构上要确认这些发热元件上方没有紧贴密封壳体，预留对流间隙。整板的安装方式既可以用铜柱叠加固定在控制箱内导轨旁，也能嵌入定制注塑外壳，三维建模时把所有元器件的真实外形、丝印方位、接口朝向都还原到位，结构工程师就能直接在装配环境里核对板卡与外壳、线束、相邻模块的间隙，省去反复打样试装的成本，对小批量物联网终端的开发落地很有实用意义。
