四十英尺集装箱切割改九米拓展舱结构

　　该结构以标准四十英尺海运集装箱为母体，针对现场需要缩短箱体长度并形成开放式作业空间的使用场景展开改造，整体保留集装箱角件、侧围立柱与底框的承载逻辑，同时对原有波纹侧板进行局部切除和重新围护，使箱体从封闭运输单元转变为可进入、可分隔、可外接管线的模块化舱体。此类改造常见于野外驻站、临时检修间、设备预装舱、工地办公及储能辅助舱等场合，既利用集装箱便于吊装和公路转运的优势，又通过内部框架补强满足设备就位、人员通行和后期维护的需求。

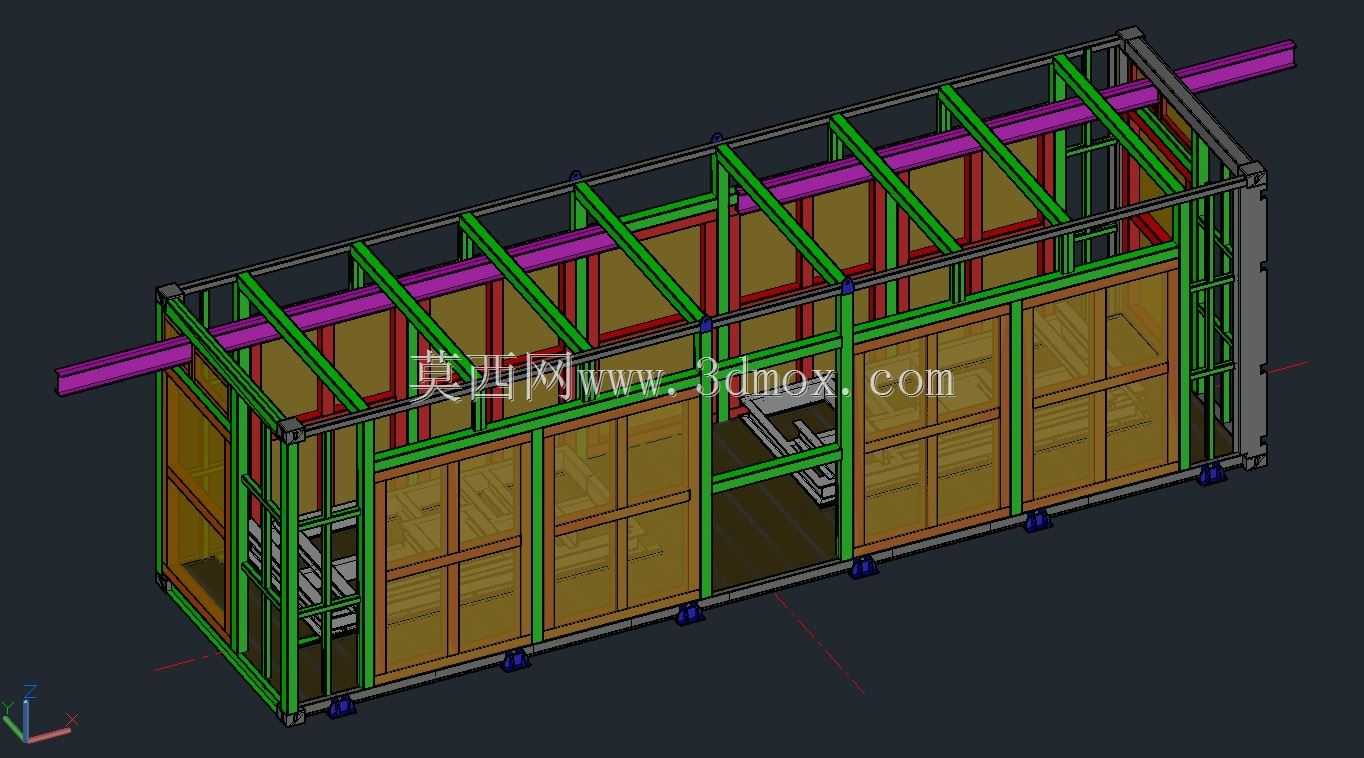

　　模型中可以看到，箱体长度方向被控制在约九米的有效边界，端部仍沿用集装箱角件作为吊装、堆码和支腿定位基准。底部四角及中间受力点设置支撑脚，安装时需要核对场地承载面标高，保证底框不出现悬空或扭曲。原箱侧壁开口后，绿色型钢框架沿长度方向连续布置，立柱与顶部梁形成门架式受力体系，紫色纵向构件贯通屋架区域，用于承担屋面荷载、管线吊挂及侧向约束。框架节点与原箱骨架之间采用焊接或栓接混合思路，建模时需特别关注开口区域的应力传递，避免切割后侧壁抗剪能力下降。

　　围护部分采用木质或复合板材进行分区填充，板件被框格划分成若干矩形单元，既方便现场拼装，也能在需要检修时单独拆卸。中部预留较宽通道，通道两侧形成独立隔间，可根据实际用途布置工具柜、电控柜、工作台或小型加工设备。屋面下方的纵向梁不仅承担结构补强作用，也为电缆桥架、照明线路、通风管道提供吊挂路径；若后续接入空调或排风设备，应在梁上预设安装孔位并复核局部载荷。

　　从设计顺序看，先确定九米截断位置和保留端框，再根据开口跨度布置新增立柱，随后完成屋架纵梁、底框支撑和围护板格的建模。截断端面需设置封边梁，防止薄板边缘失稳；底框与新增支腿的连接区应增加垫板，把集中载荷扩散到槽钢或底梁上。箱体运输时仍可按标准集装箱角件进行起吊，落位后通过可调支腿调平，再连接外部水电接口。整体结构强调“保留原箱承载基础、开口后补强、内部空间可复用”的工程思路，三维模型清楚表达了框架、围护、通道和支撑之间的装配关系，可用于改装方案评审、材料下料估算以及现场安装交底。
