皮诺R形弯管管路异形折弯构件

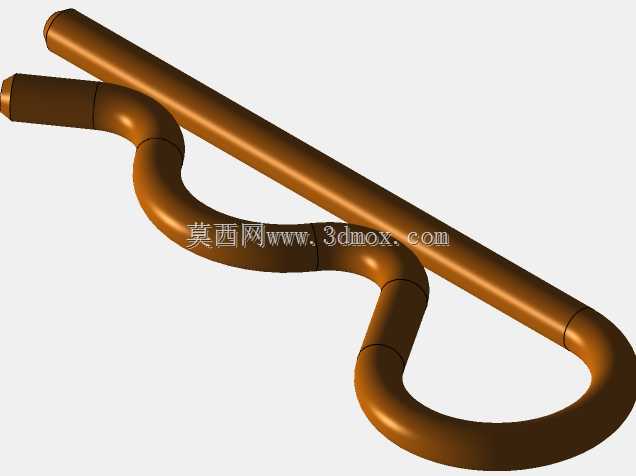

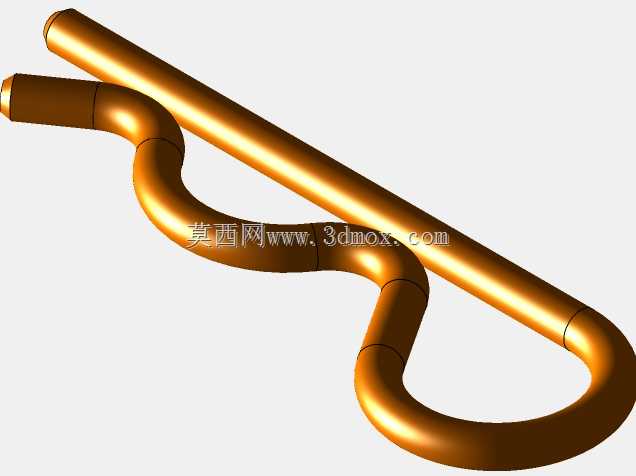

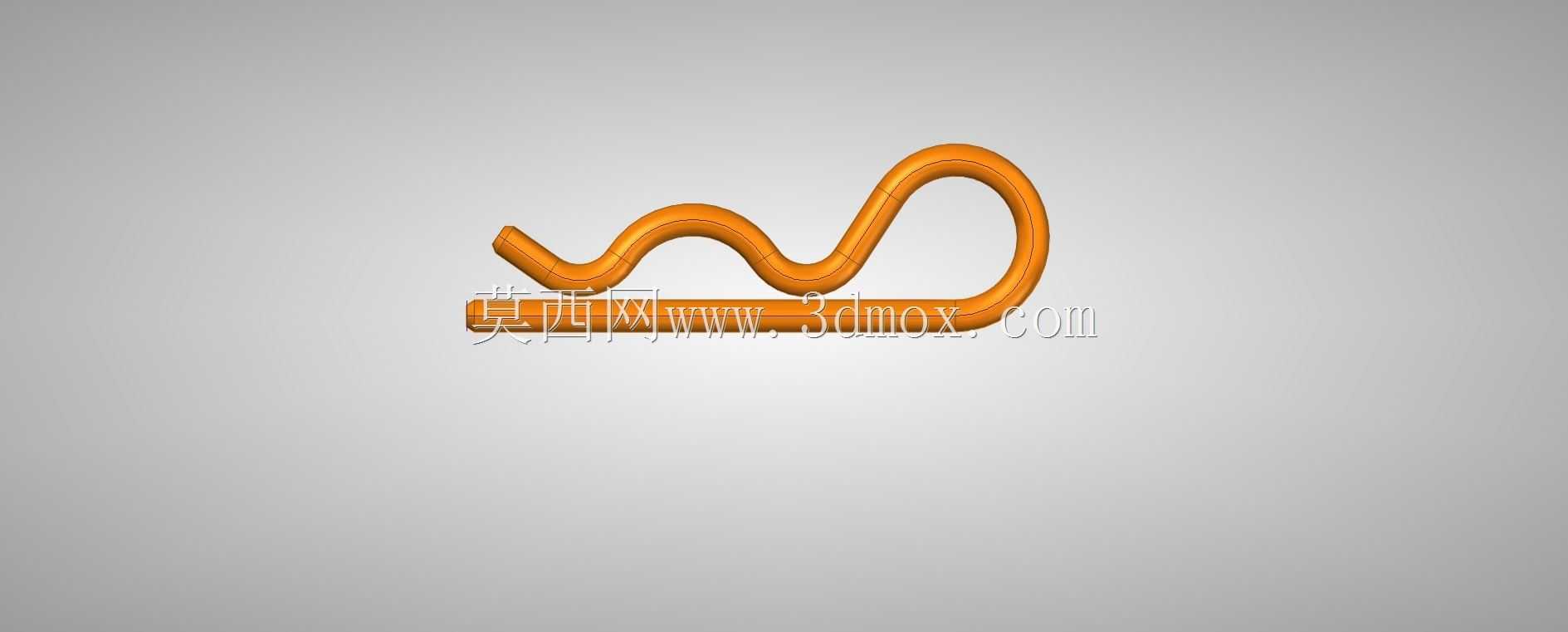

　　该构件属于空间连续折弯的异形管路类零件，整体呈现多段波浪起伏后末端收束为环形的流畅曲线形态，在流体输送、柔性走线导向、小型设备管路排布场景中可作为特殊走向的连接管件使用，也可作为弯管折弯工艺的教学演示样件，直观展示连续变曲率管路的成型逻辑。

　　从实际工程应用角度出发，这类异形弯管多用于设备内部安装空间局促、常规直管加标准弯头无法避让内部其他构件的工况：在紧凑型液压站、小型实验流体装置、定制化自动化设备的气路排布中，管路需要绕开阀组、安装板、传动部件等障碍物，连续变曲率的折弯形态可以在有限的安装边界内完成管路走向的过渡，减少管路接头数量，降低流体泄漏点位，同时避免多段弯头拼接带来的流道突变，降低介质流经管路时的局部压力损失。

　　设计该类构件时，首先需要锚定两端的安装接口坐标，再结合设备内部的避让空间逐段拟合中心曲线：所有折弯段的曲率半径都需要满足管材的最小弯曲半径要求，避免折弯处出现管壁褶皱、截面椭圆度过大的缺陷，图中构件的折弯过渡顺滑，各段曲率变化平缓，没有出现急弯死角，既符合管材折弯的工艺可行性，也能保证管路内部介质流动顺畅，不会在弯折处形成介质沉积。

　　外形与安装边界层面，该构件整体为细长杆状弯制而成，占用空间集中在曲线扫掠的狭长区域内，安装时仅需固定两端接口位置，中间悬空段可根据实际工况加装简易管夹做限位，避免管路受流体冲击产生振动；环形收尾段可作为管路的固定挂点，也可对接同规格回路形成闭环流道，波浪段则负责在两个安装点位之间完成多维度的空间避让。建模过程中优先绘制三维空间中心样条曲线，再沿曲线扫掠恒定管径的实体，即可还原构件的完整形态，后续工程出图时可直接提取各段折弯角度、曲率参数，指导数控弯管设备完成加工，无需额外制作复杂成型模具，小批量定制场景下的加工适配性较强。
