履带式教学机器人结构造型设计

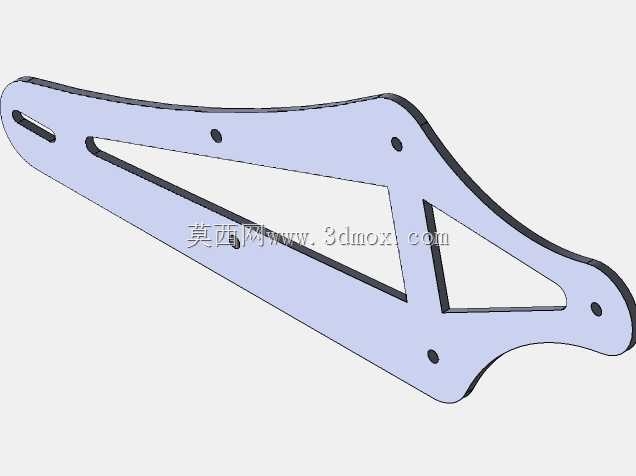

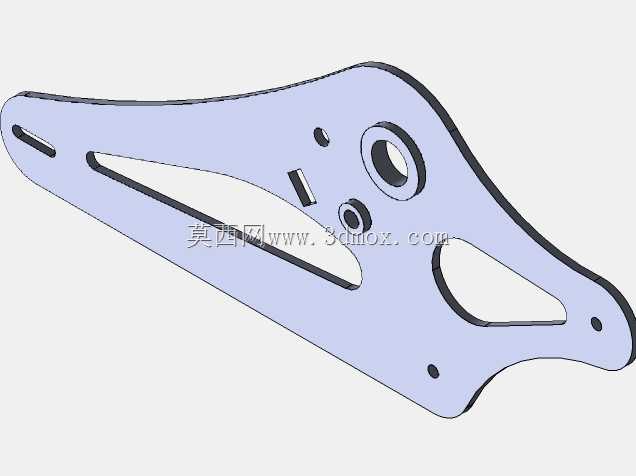

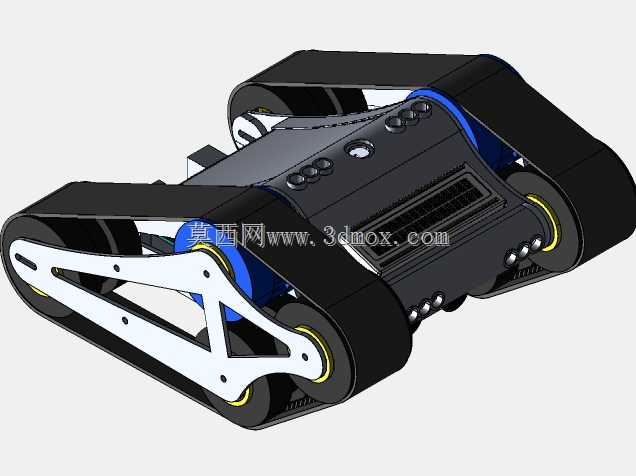

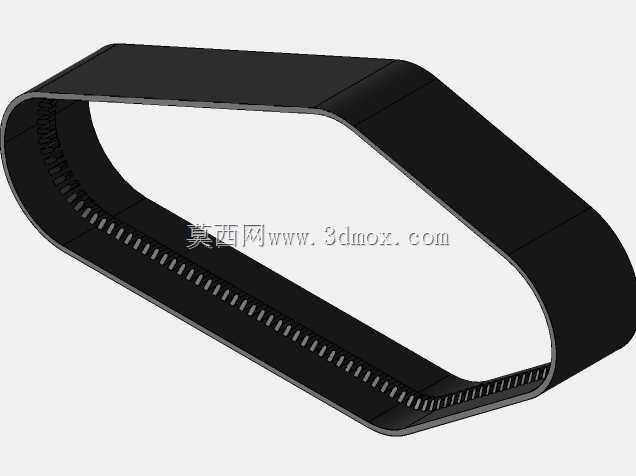

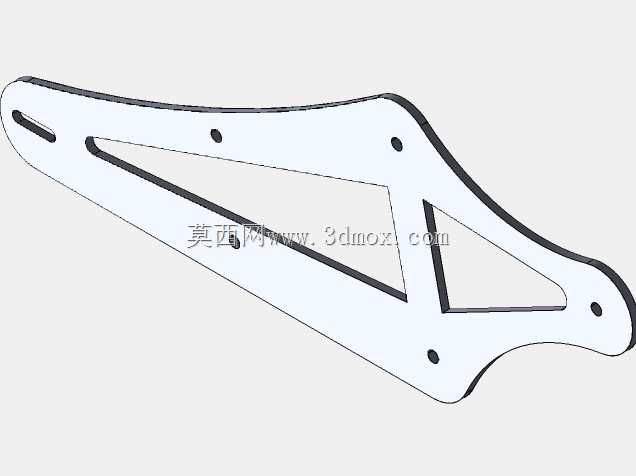

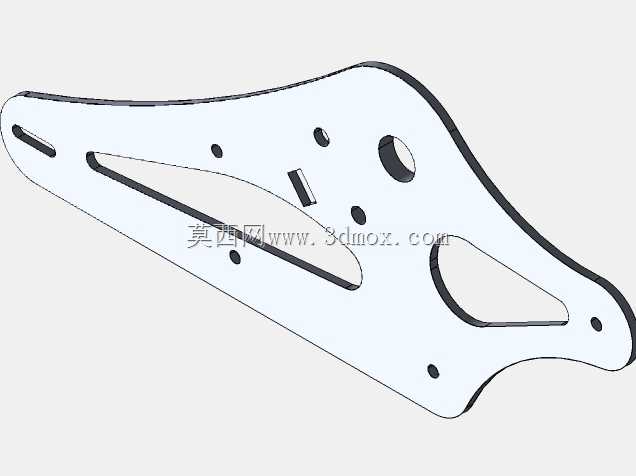

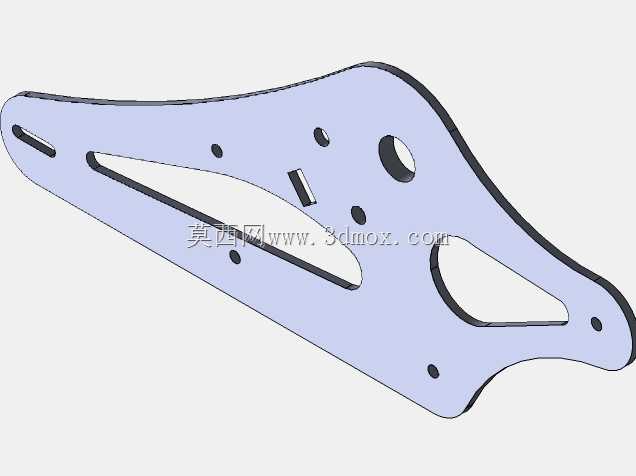

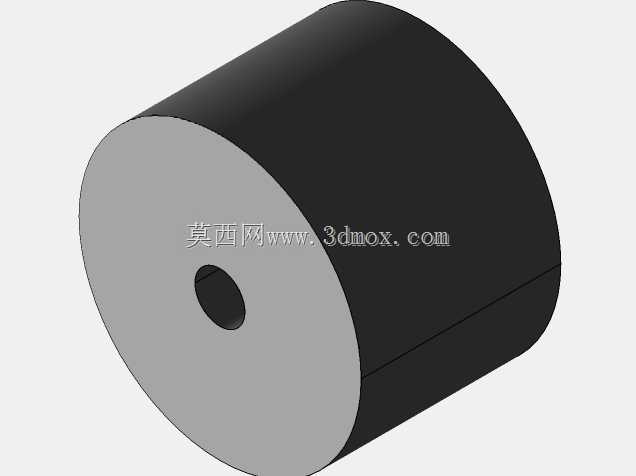

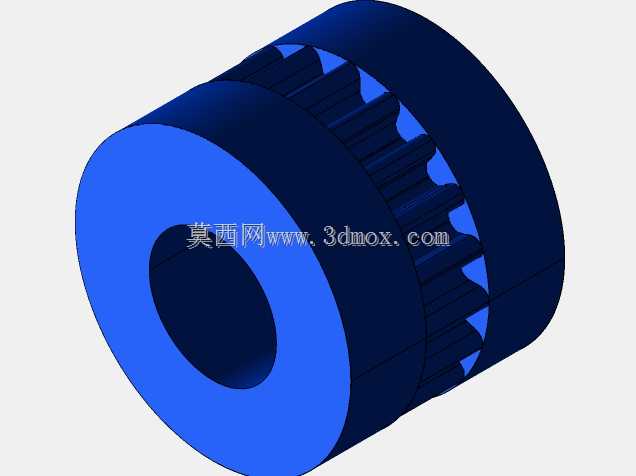

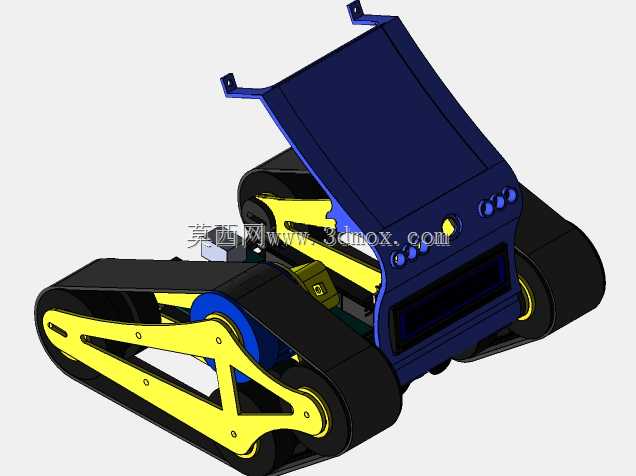

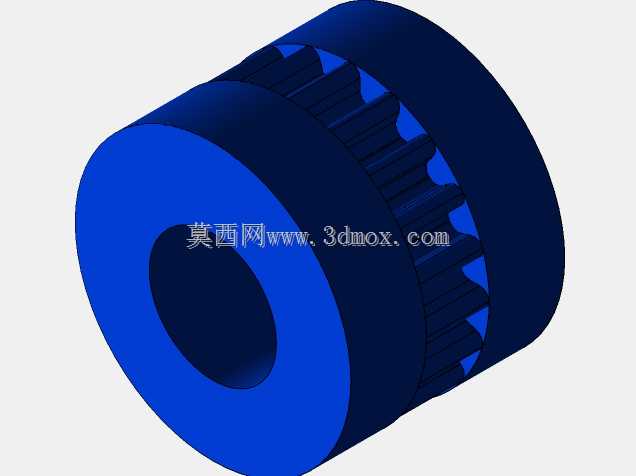

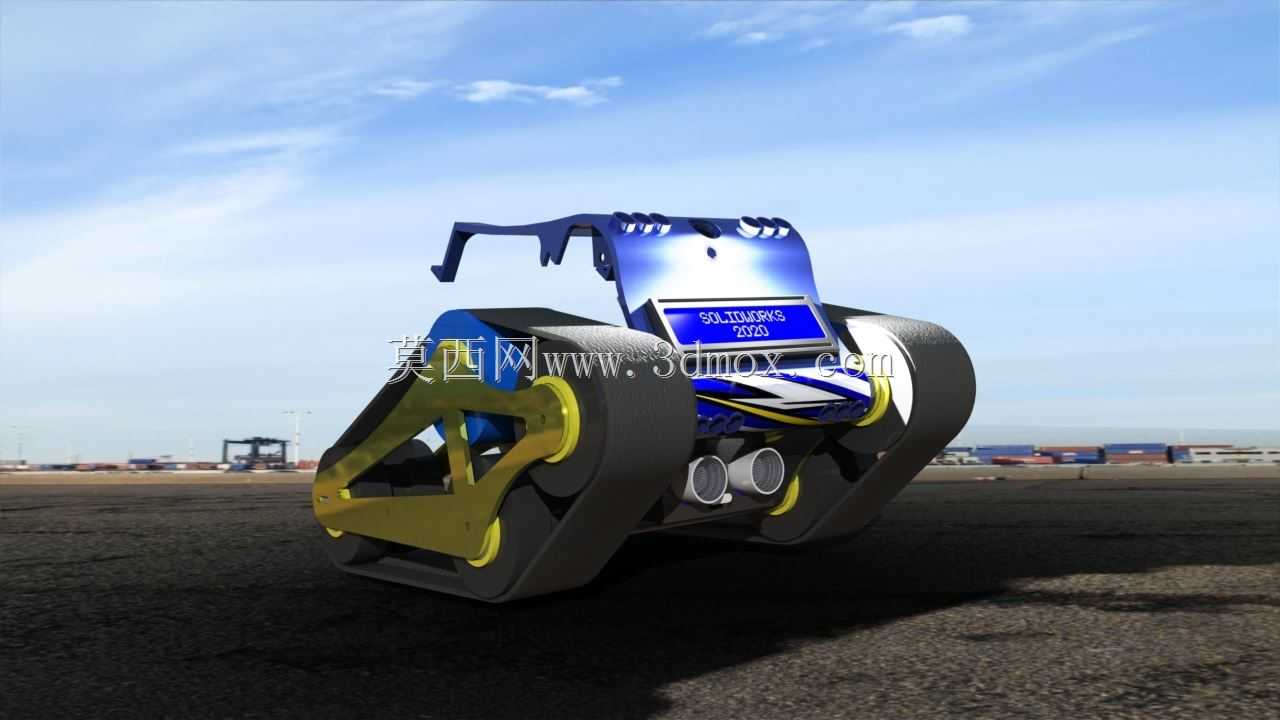

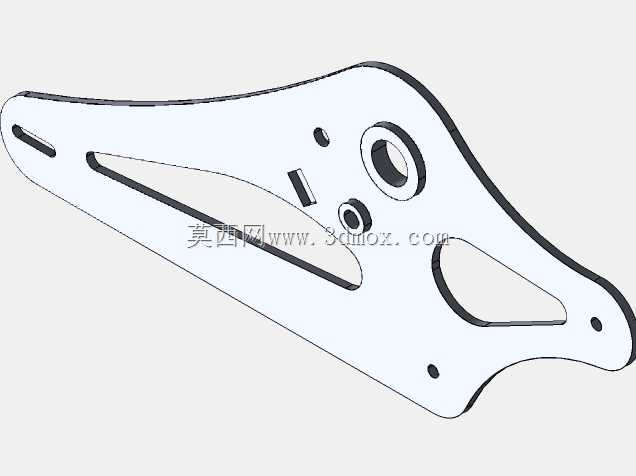

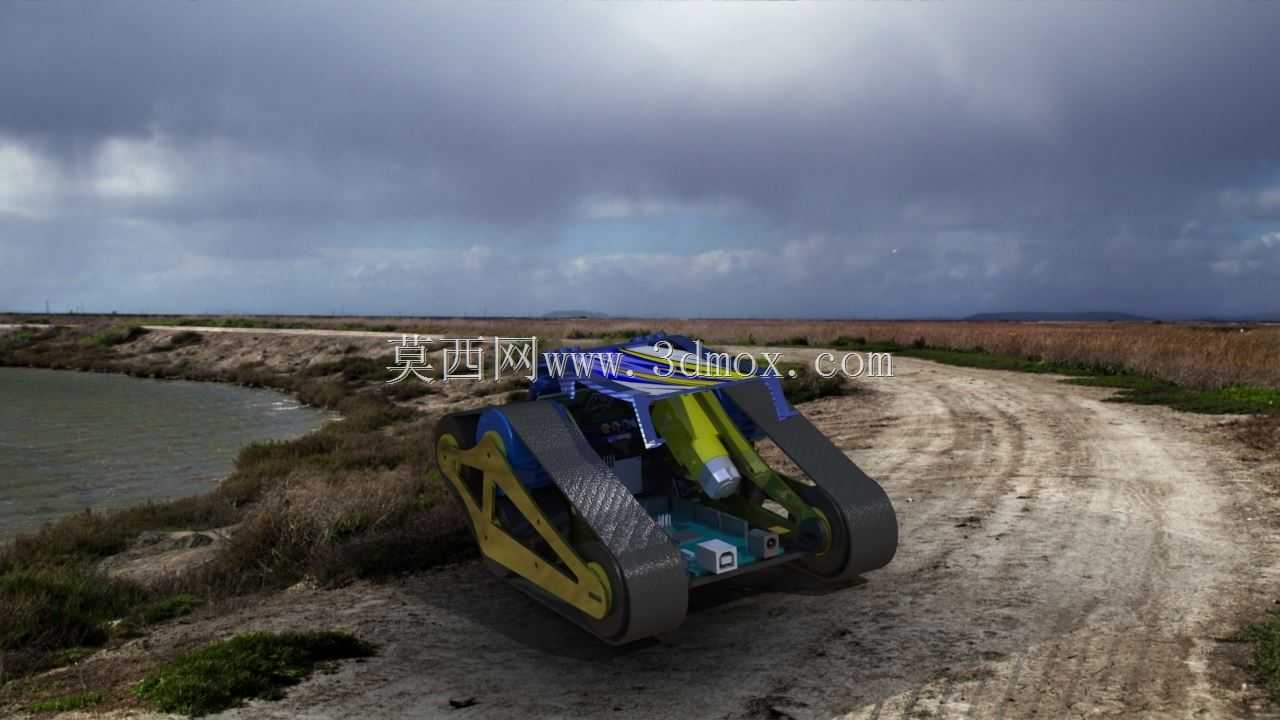

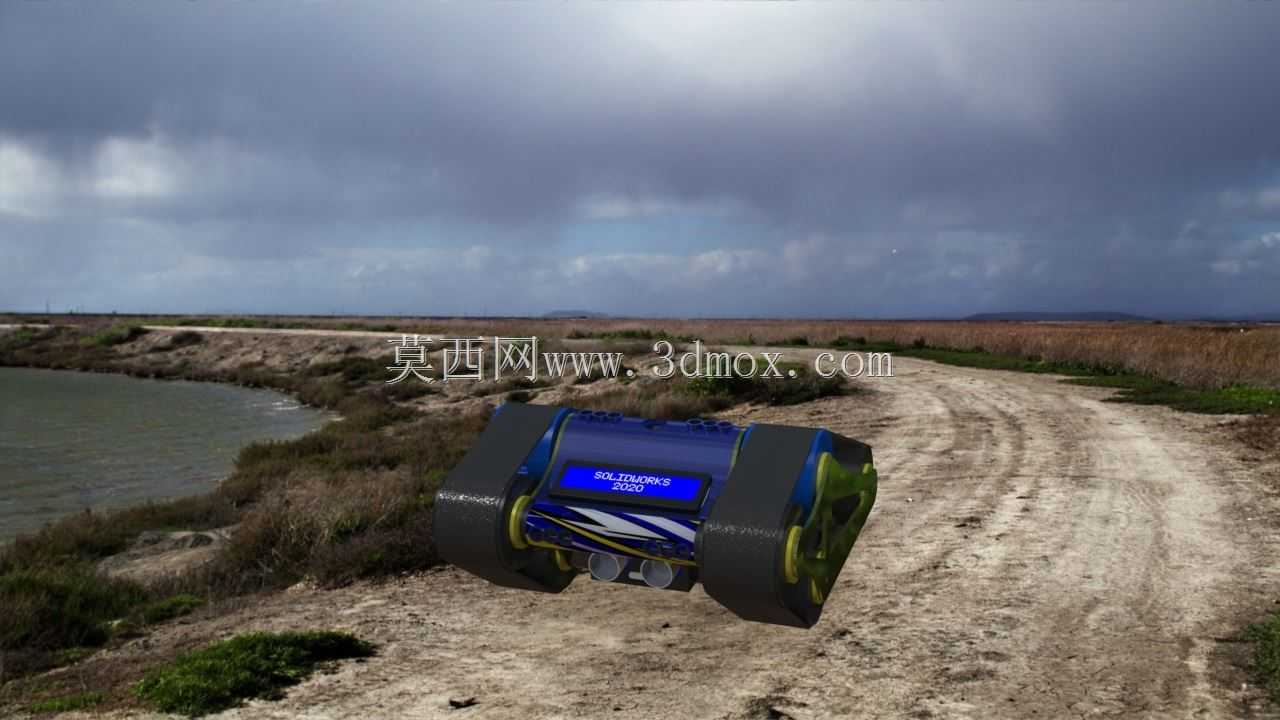

　　这套履带行走机构的造型方案，最初是面向机械入门实践环节搭建的具象化载体，没有沿用现役装甲车辆的复杂装甲与武器布局，而是把行走、支撑、动力安装这些核心机械关系直接暴露在外，让初次接触机构设计的人员能快速看懂动力传递、轮系配合与车体承载的逻辑。从结构布局来看，整车采用双侧独立履带行走构型，每侧行走系由大直径驱动轮、多组负重轮、前置诱导轮以及环绕的橡胶履带组成，驱动轮布置在车体后侧高位，负重轮沿履带下支段均匀排布，诱导轮在前侧张紧履带，这种布局能让履带接地段保持平直，在平整桌面、实训场地或者轻度不平整地面行驶时，接地压力分布均匀，不容易出现履带局部脱齿的问题。行走系的轮体支架采用镂空式摆臂结构，摆臂与车体侧架通过铰接点位连接，

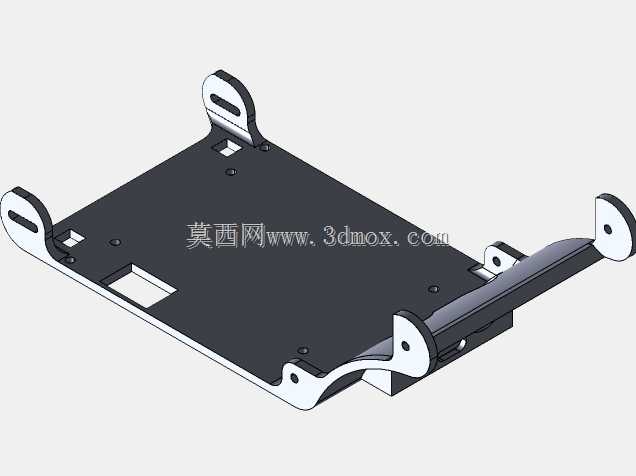

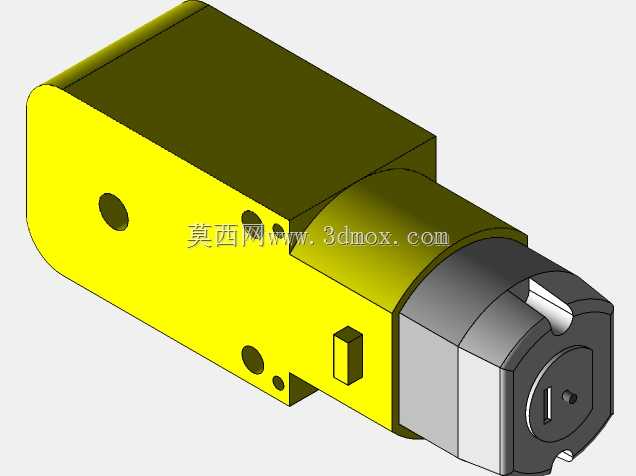

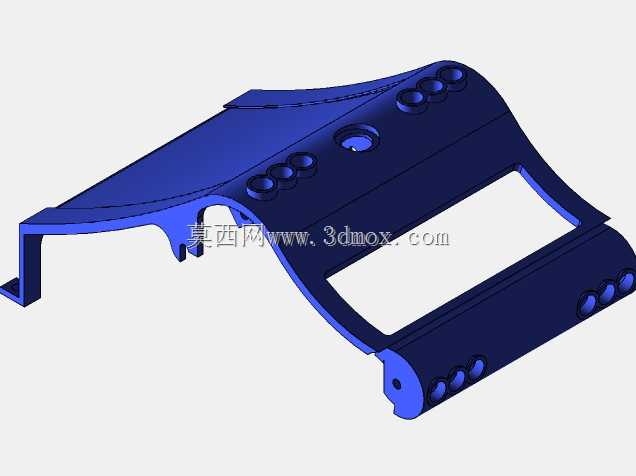

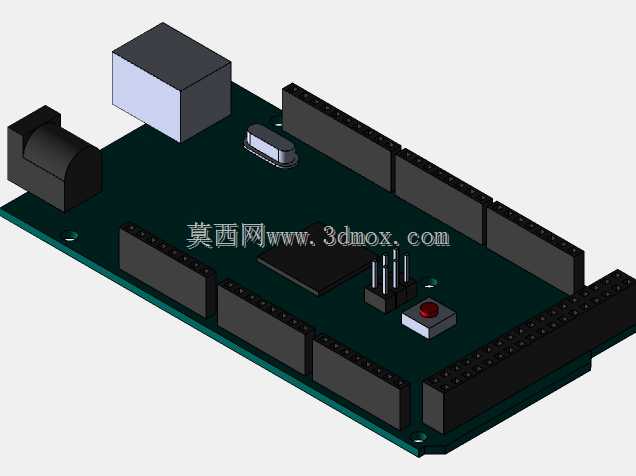

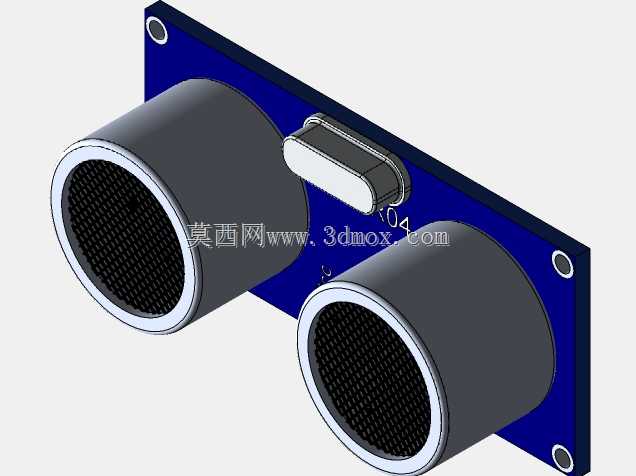

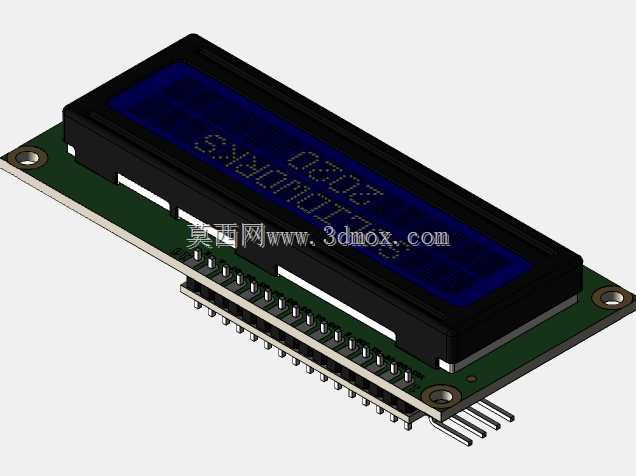

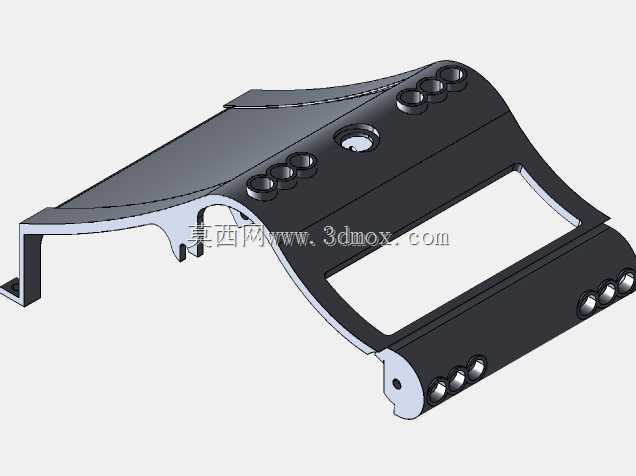

　　既可以在建模阶段调整铰接孔位置来改变履带张紧度，也能在后续实物制作时加装扭杆或者弹簧阻尼元件，模拟真实履带车辆的悬挂缓冲效果，摆臂上预留的多个安装孔位，也方便学习者尝试不同轮距、不同负重轮数量的布局改动，验证行走系通过性的变化。车体上部的承载框架做了开放式设计，顶面预留了平整的安装基面与多组规则排布的安装孔，后续可以直接叠加控制板、电池仓、传感器支架或者小型功能负载，不需要额外在车体上二次打孔破坏主体结构；框架两侧的立板向上延伸形成防护边，既能避免行驶过程中侧面障碍物剐蹭到内部安装的元器件，也可以作为后续加装外观罩壳的定位基准。车体尾部预留了双动力元件的安装接口，接口的中心距、安装孔位都按照常用小型驱动电机的安装尺寸做了适配，

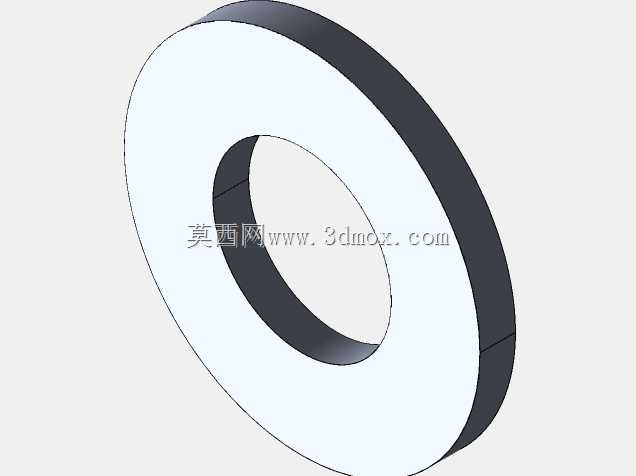

　　电机输出轴可以直接对接侧方驱动轮，也可以根据需求加装减速齿轮组来放大输出扭矩，接口周边留出了足够的装配空间，即使选用尺寸稍大的减速电机，也不会和履带、摆臂发生运动干涉。整车的外形轮廓做了圆角过渡处理，所有外露的棱边都避免了尖锐直角，既符合教学实训场景的安全要求，也在3D打印制作时减少了支撑材料的用量，打印完成后不需要大量打磨就能完成装配。建模过程中所有配合面都预留了合理的装配间隙，轮体与轴的配合、履带块之间的铰接间隙都按照小型样机的制作公差设定，不管是用于3D打印制作实物，还是在装配环境中做运动仿真，都能顺畅完成履带循环行走的动作验证。这套方案没有冗余的复杂曲面，各个零件的结构特征都对应明确的机械功能，学习者可以顺着零件拆解的顺序，依次理解履带张紧、轮系承重、动力传输、车体承载的设计逻辑，也可以在现有基础上修改摆臂长度、调整轮系位置、更换车体上部负载，逐步完成从看懂结构到自主改型的设计练习。
