罗茨式根部压缩机组装结构设计

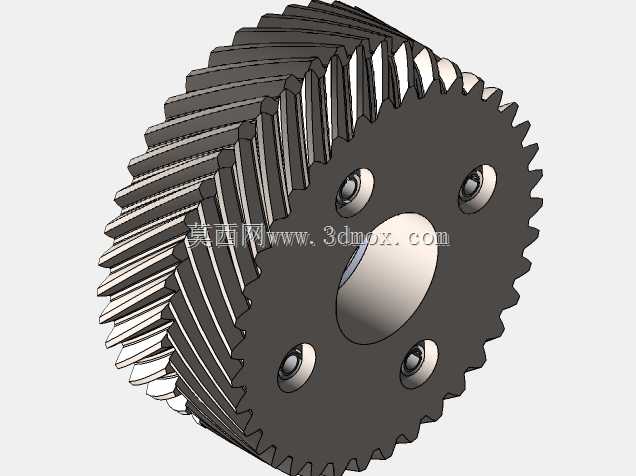

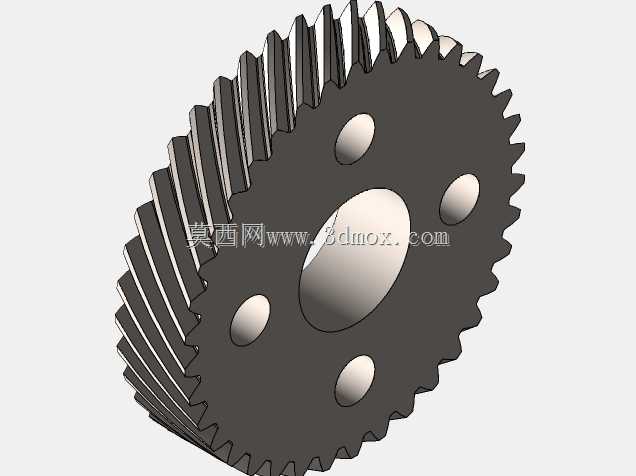

　　这套容积式回转压缩设备的三维结构，面向低压气力输送、工艺气体增压、真空抽吸等连续工况搭建，整体采用卧式筒形壳体布局，核心工作腔内置一对同步反向回转的叶转子，依靠转子与腔壁间微小密封间隙实现进气隔离与容积压缩，无往复运动部件，运行时排气压力脉动小，适合长时间连续带载作业。

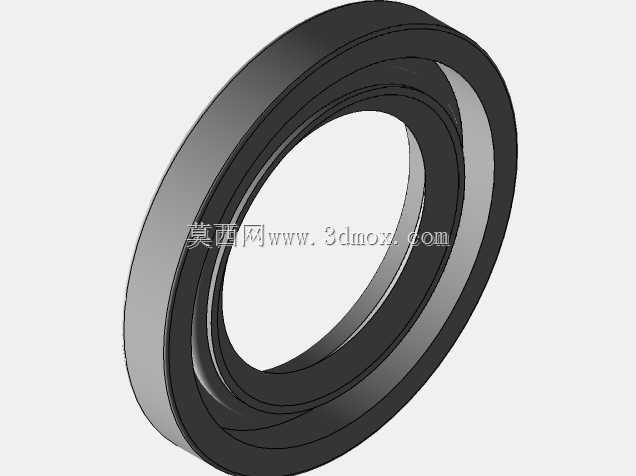

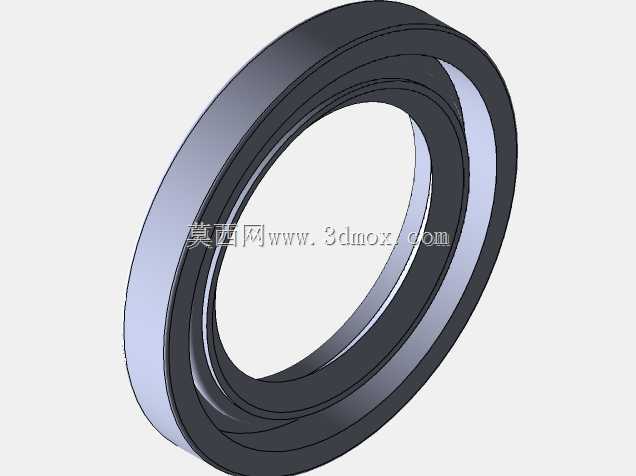

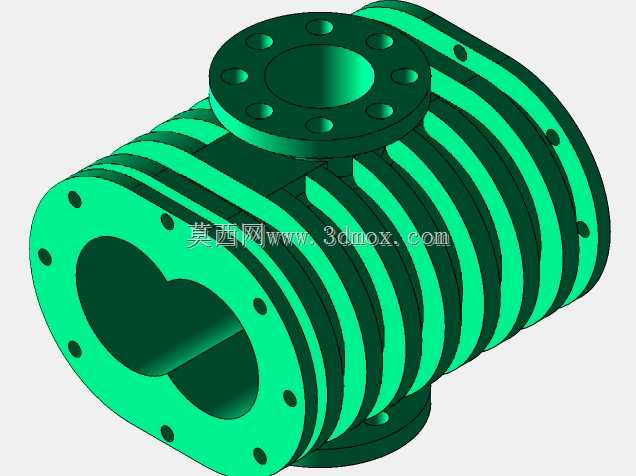

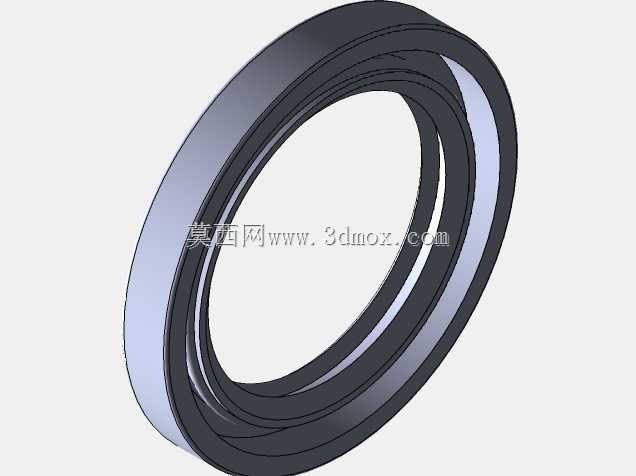

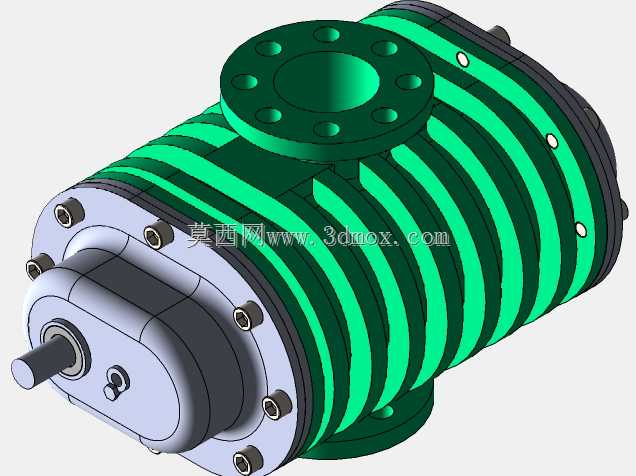

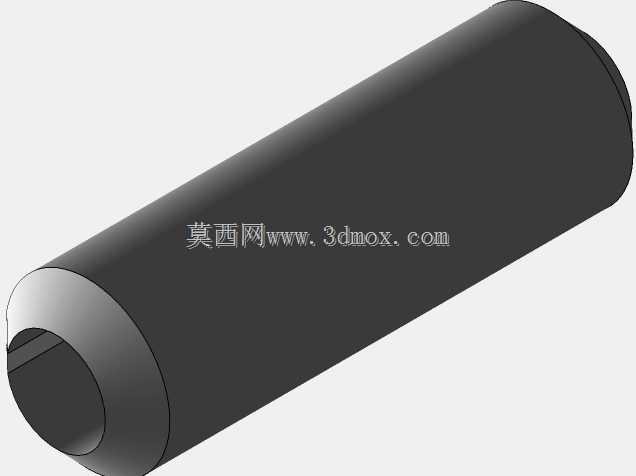

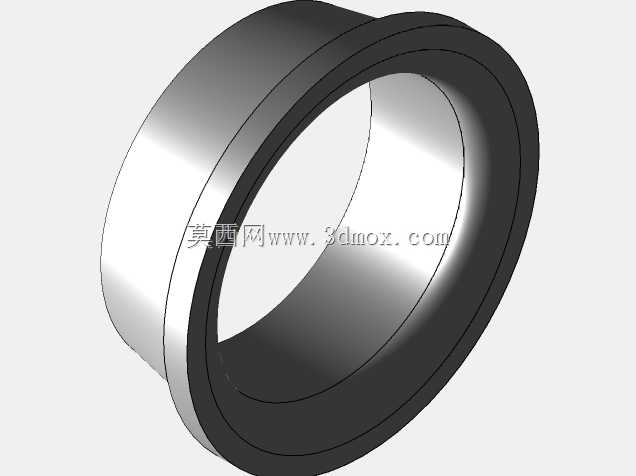

　　从现场安装边界来看，整机轴向长度由转子工作段、两端轴承座与伸出轴段累加确定，径向最大轮廓为带环形散热筋的筒身外径，顶部设置大口径圆形法兰作为工艺气进出口接口，法兰端面沿圆周均布螺栓过孔，可直接与厂区工艺管道配对法兰对接，底部预留支撑安装基面，可通过地脚螺栓固定在混凝土基础或钢制机架上，输入端轴伸从左端盖中心穿出，可通过联轴器与驱动电机直联，也可搭配带轮组实现减速传动，轴端配套机械密封结构，防止输送介质沿轴向外泄。

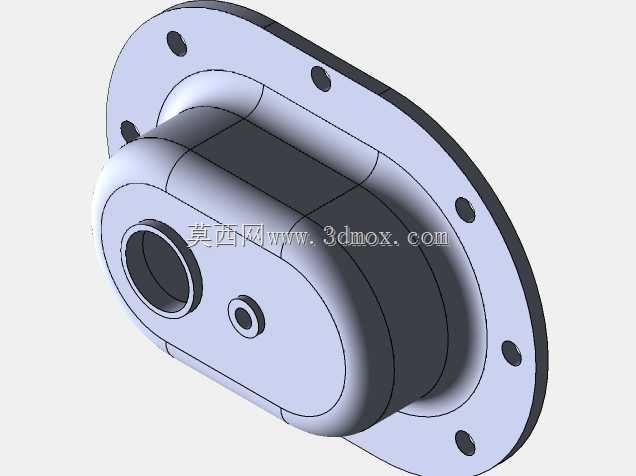

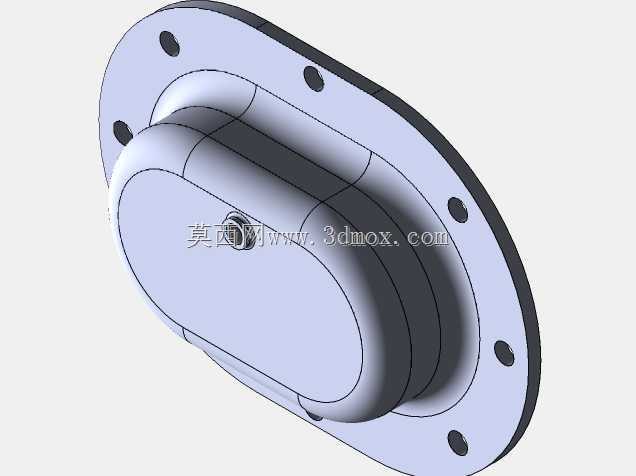

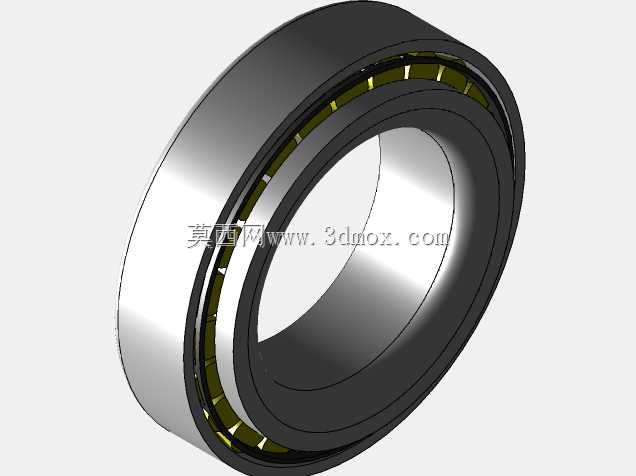

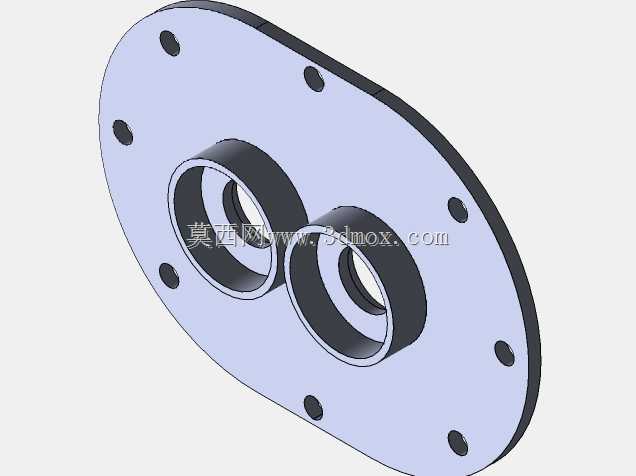

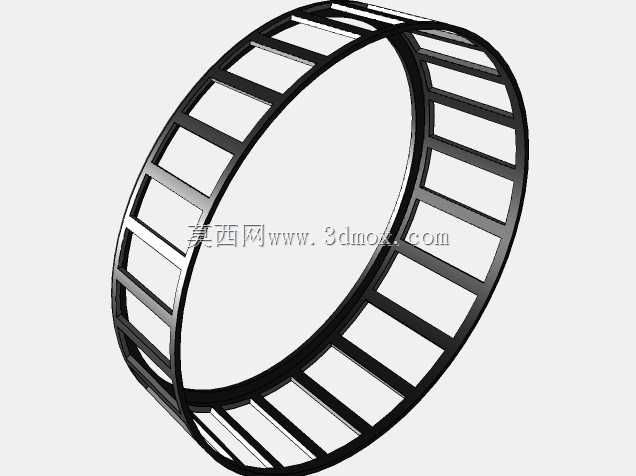

　　结构设计阶段优先考量了腔体散热与承压能力：筒身外壁加工多道环形加强筋，既提升壳体受压时的刚性，避免工作腔内压升高导致筒壁变形，又大幅增加外壁与空气的接触面积，依靠自然对流带走压缩过程产生的热量，部分工况下也可在筋片间隙布设冷却盘管实现强制温控。左端盖集成轴承安装位、轴封腔与润滑油道，端盖端面沿圆周布置多颗紧固螺栓，将端盖与筒体法兰面压紧，结合面加装密封垫片杜绝漏气；端盖上还预留了油位观察、注油与泄油接口，方便日常维护时检查轴承润滑状态。

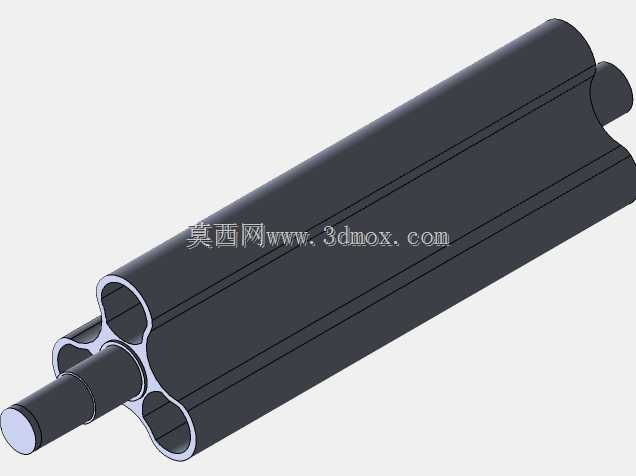

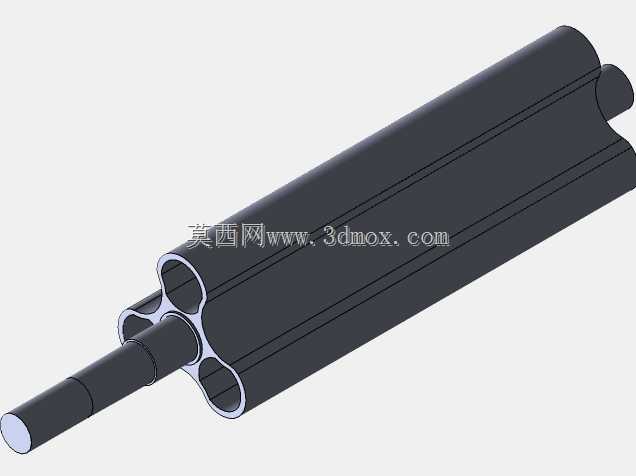

　　建模过程中完整还原了所有配合关系：转子型线采用圆弧摆线复合轮廓，保证转子啮合时间隙均匀，既避免运转干涉，又尽可能减少气体回流泄漏；顶部法兰的螺栓孔位置、端盖连接孔的分度圆直径、轴伸直径与键槽尺寸都按照实际装配公差搭建，工程人员可直接在模型中校核管道对接空间、拆装端盖时所需的操作余量，也能提前模拟转子运转时的干涉情况，为后续零件加工、整机装配以及现场管线布局提供完整的三维参照。这类压缩机在污水处理曝气、粉体气力输送、化工尾气回收场景中广泛应用，结构紧凑，安装时无需复杂的地基找平，日常维护仅需定期更换轴封与润滑脂，运维成本较低。
