圆形带灯船型翘板电源开关结构

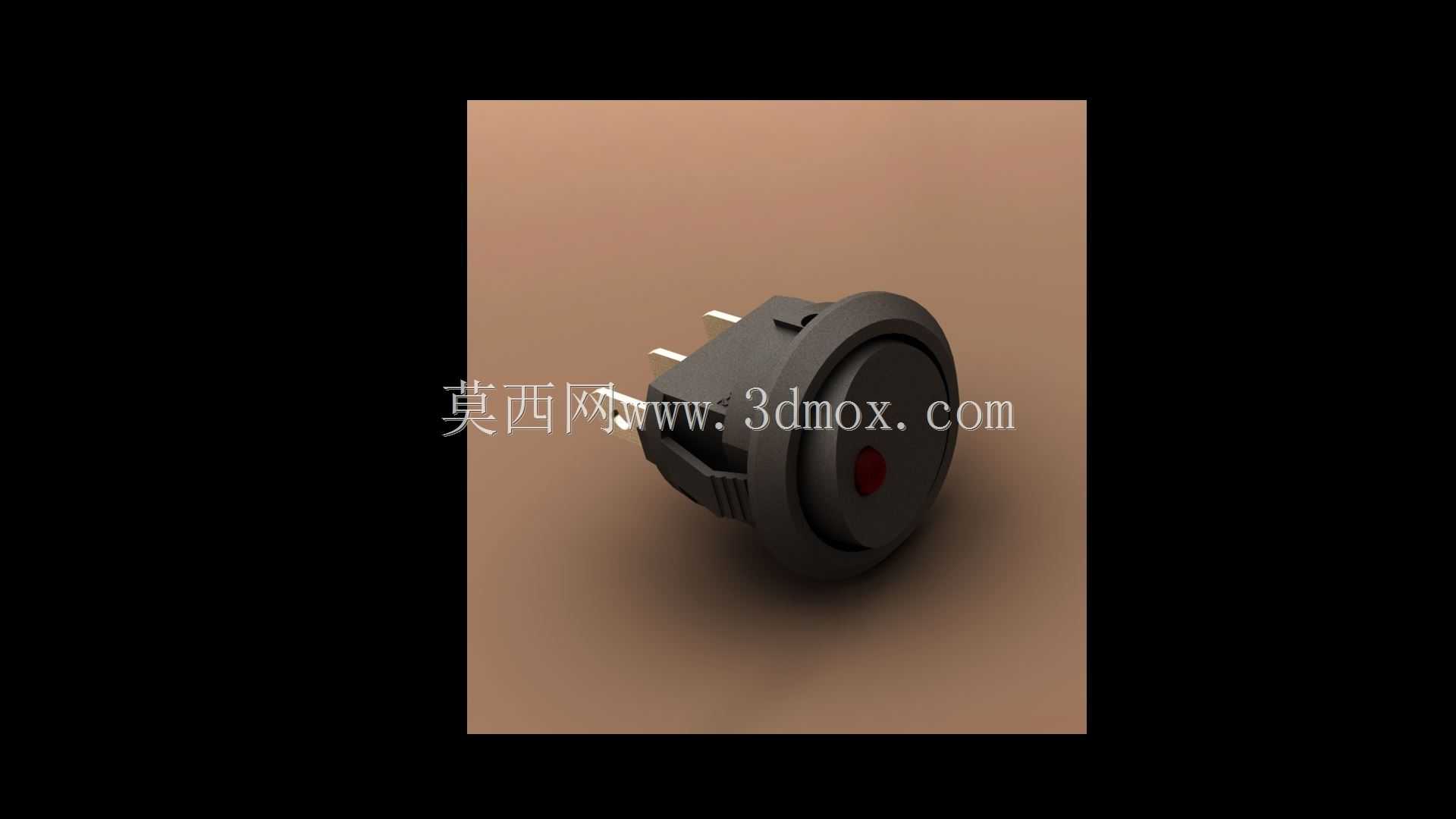

　　圆形翘板式电源开关在中小型电控设备、台式仪器、机柜面板和改装线路中使用频率很高，这类元件虽然体积不大，却直接关系到操作面板的开孔匹配、接线空间和日常通断手感。建模时先从面板安装边界入手，开关主体采用圆柱外形，前端为略突出面板的圆形操作面，后端容纳触点、弹簧和接线插片。外观上保留黑色绝缘壳体与红色指示区域，带灯版本在接通状态下可通过透光位置反馈电源状态，操作人员无需额外查看指示灯即可判断设备是否带电。

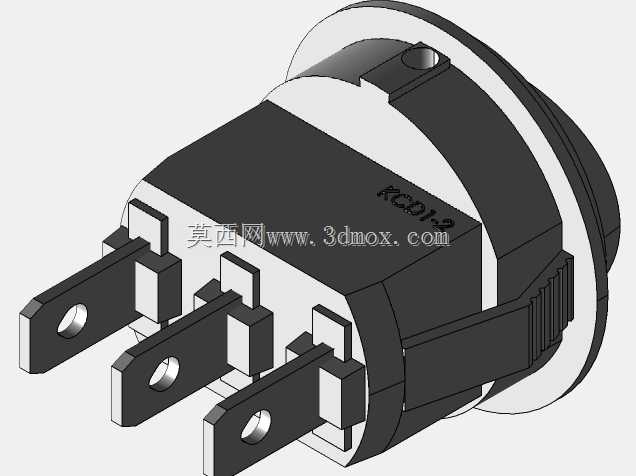

　　结构设计需要同时兼顾按压行程与壳体强度。翘板按钮围绕内部支点摆动，按下一侧后推动动触点完成闭合或断开，按钮边缘与外壳之间保留均匀间隙，避免长期使用后因粉尘、热胀或装配偏差产生卡滞。壳体侧壁设置卡位结构，装入面板开孔后依靠弹性卡扣压紧板面，不需要额外螺母即可快速固定；对于振动较明显的设备，也可在面板后侧增加防松垫圈或螺母限位。后部插片按常用两档两脚或三脚布局展开，插片间距、伸出长度和折弯方向均按照实际接线空间处理，便于线束端端子插接，并预留手指和压线工具的操作余量。

　　选型时不能只看正面直径，还要核对面板开孔、壳体嵌入深度和后方线束弯曲半径。圆形开关的开孔尺寸决定了能否直接替换旧件，嵌入深度则影响面板内侧与支架、线槽之间的距离；若后方空间狭窄，插片方向和导线出线角度需要提前在装配中检查。额定电流、电压与负载性质应与实际回路匹配，灯具、电机、加热类负载的冲击电流不同，触点容量和灭弧能力不能仅凭外形判断。防护等级方面，前面板与安装面之间的密封圈可减少液体和粉尘进入，适合食品机械、清洗设备、户外控制箱等场景；后部接线区域通常仍需依靠柜体自身防护，不能暴露在直接冲刷环境中。

　　三维建模过程中，将按钮、外壳、卡扣、插片和内部示意触点分层建立，能够清楚表达装配关系。外观曲面保持圆角过渡，既符合塑料件脱模要求，也能减少操作时的棱角感。面板正面的红色透光窗与按钮文字位置需要对齐，背光从内部LED或氖灯传出后，亮度区域应集中在指示位，避免从配合缝隙漏光。对结构工程师而言，把开关放入完整机柜或设备面板总成中进行干涉检查，比单独查看元件模型更有价值：开孔边缘到相邻按钮、标签和折弯边的距离，插片后方导线最小弯曲半径，以及维修时插拔端子所需空间，都应在设计阶段明确。这样形成的模型不仅用于外观展示，也可直接服务于面板开孔、线束布置和维护可达性校核。
