PP19野牛冲锋枪护木结构三维数模

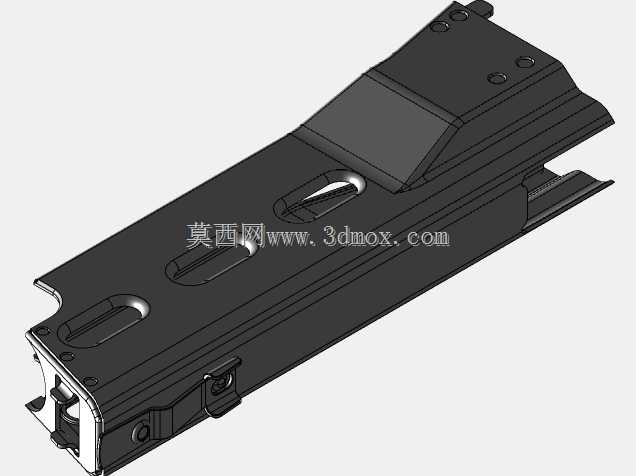

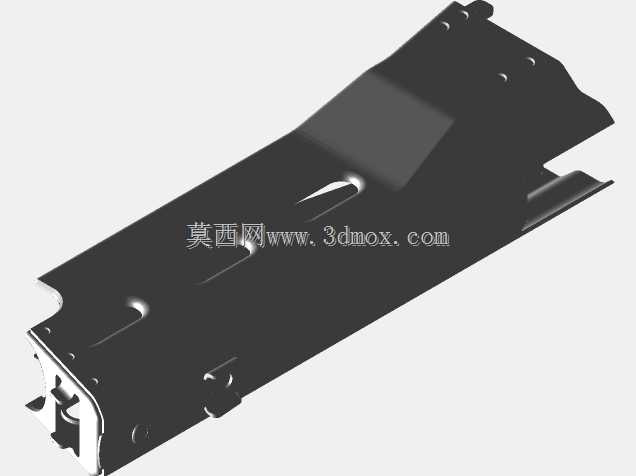

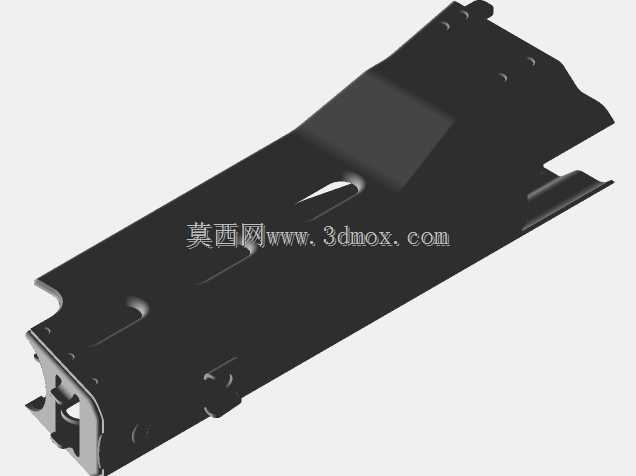

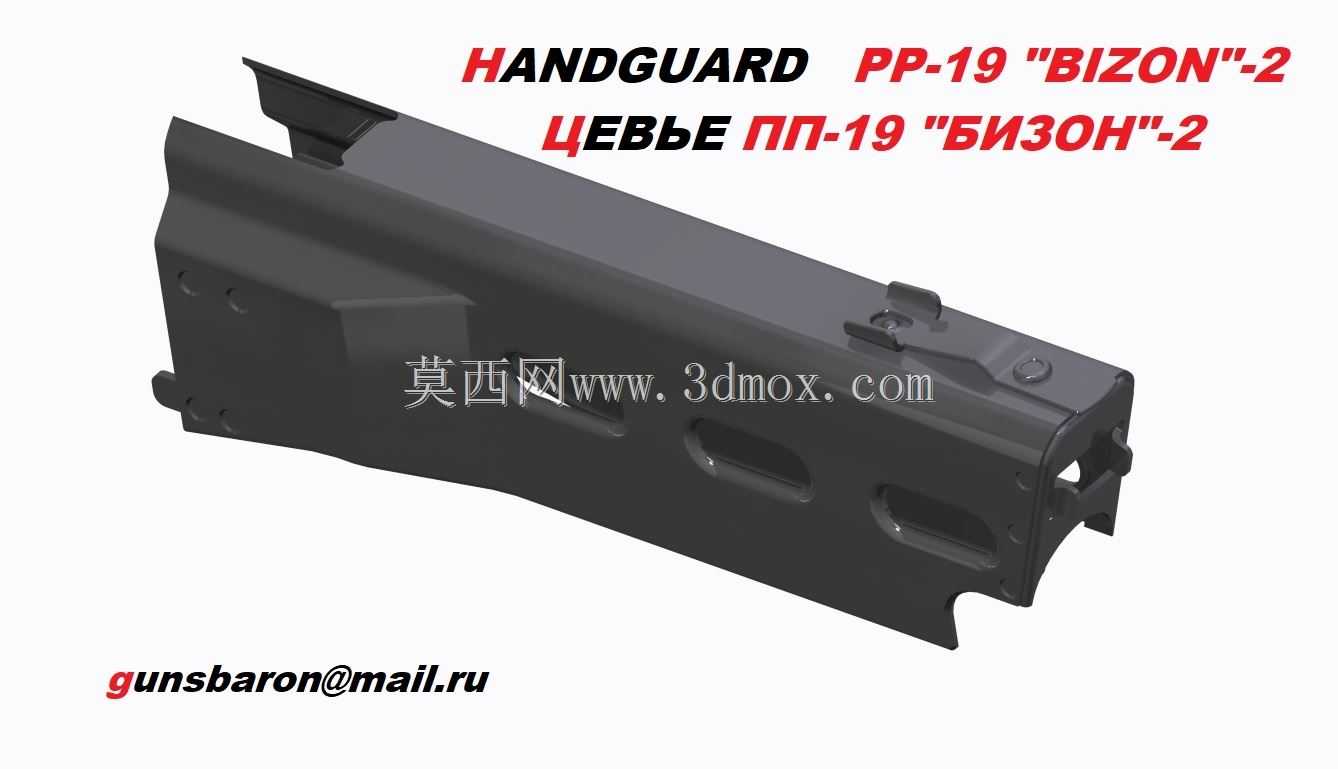

　　这套护木结构数模对应PP-19“BIZON”-2冲锋枪的前护木组件，建模过程完全参照实物装配逻辑搭建，所有轮廓、开孔、卡扣与让位特征均围绕实枪安装边界展开，可直接用于轻武器配件结构研究、战术改装方案推演、教学演示以及影视道具三维复刻工作。护木作为枪械前段的核心包覆部件，首要作用是隔离枪管与导气组件工作时传递的热量，避免射手持续据枪时直接接触高温金属面，同时为前手握持提供符合人机工程的支撑轮廓，提升连发射击时的握持稳定性。该护木采用冲压钣金成型的整体式结构，外壳为薄钢板弯折合围构型，整体沿枪管轴线方向延伸，侧面预留多处长圆形减重开孔，在保证结构刚性的前提下大幅降低组件自重，开孔同时可作为散热通道，

　　让枪管周边的热空气在射击循环中自然流通，降低护木内部积热速度。建模时优先还原了护木尾部与机匣前端对接的卡扣定位特征，尾部上方的弯折挂边可卡入机匣对应限位槽，前端预留与枪管固定座配合的定位缺口，装配时无需额外复杂工装即可完成轴向与周向定位，拆装维护流程便捷。护木下部的握持区域做了内收折线造型，贴合手掌自然握持的弧度，侧面冲压出的加强凹槽既提升了薄钣金件的抗弯折刚度，也能在手部沾湿或沾染泥沙时增加握持摩擦力，避免据枪打滑。数模完整保留了护木表面所有的装配孔位、铆钉让位凹点以及前端的附件安装接口特征，各折弯处的圆角半径、板材壁厚均参照实物冲压工艺参数设置，没有出现脱离加工工艺的突兀特征。在结构设计思路上，该护木没有采用额外的隔热衬层结构，

　　依靠钣金壳体与枪管之间的预留空气夹层实现隔热，空气层的间隙经过合理控制，既不会因间隙过大导致护木晃动异响，也不会因间隙过小出现热传导过快、护木表面温度超标的问题。护木侧面的开孔位置避开了主要受力折弯棱线，不会破坏整体结构强度，同时开孔边缘做了翻边处理，翻边特征一方面提升孔位周边的局部刚性，另一方面消除锐边，避免射手握持时划伤手部。针对实际使用场景，该护木的外形尺寸完全匹配PP-19野牛冲锋枪的前段布局，不会干涉上方弹匣筒的正常装卸，也不会遮挡枪管前端的准星结构，左右两侧的轮廓对称，左右手射手均可顺畅握持。建模过程中对所有配合面的公差预留做了合理还原，护木与机匣对接的卡扣面预留了装配间隙，

　　保证实枪生产时冲压件存在合理成型误差的情况下仍可顺利装配，前端的定位缺口与枪管固定座的配合面做了限位贴合设计，可有效抑制护木在连续射击震动下出现轴向窜动。整个组件的结构逻辑充分体现了俄式轻武器配件务实的设计特点，没有多余的复杂特征，所有造型均服务于减重、隔热、握持、装配四个核心需求，冲压成型的工艺方案也适合批量生产，成本控制与耐用性表现均衡，对于机械结构从业者而言，该数模也可作为薄钣金折弯件设计、人机工程握持部件设计的参考案例，从中可学习到如何在有限的安装空间内平衡结构强度、重量与使用体验的工程思路。
