直柄户外猎刀三维结构数模

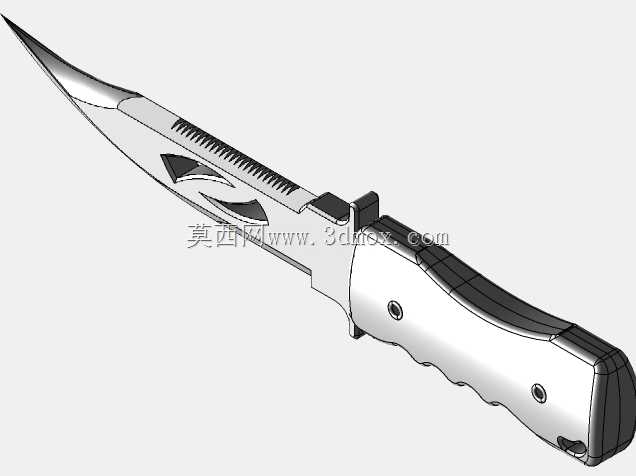

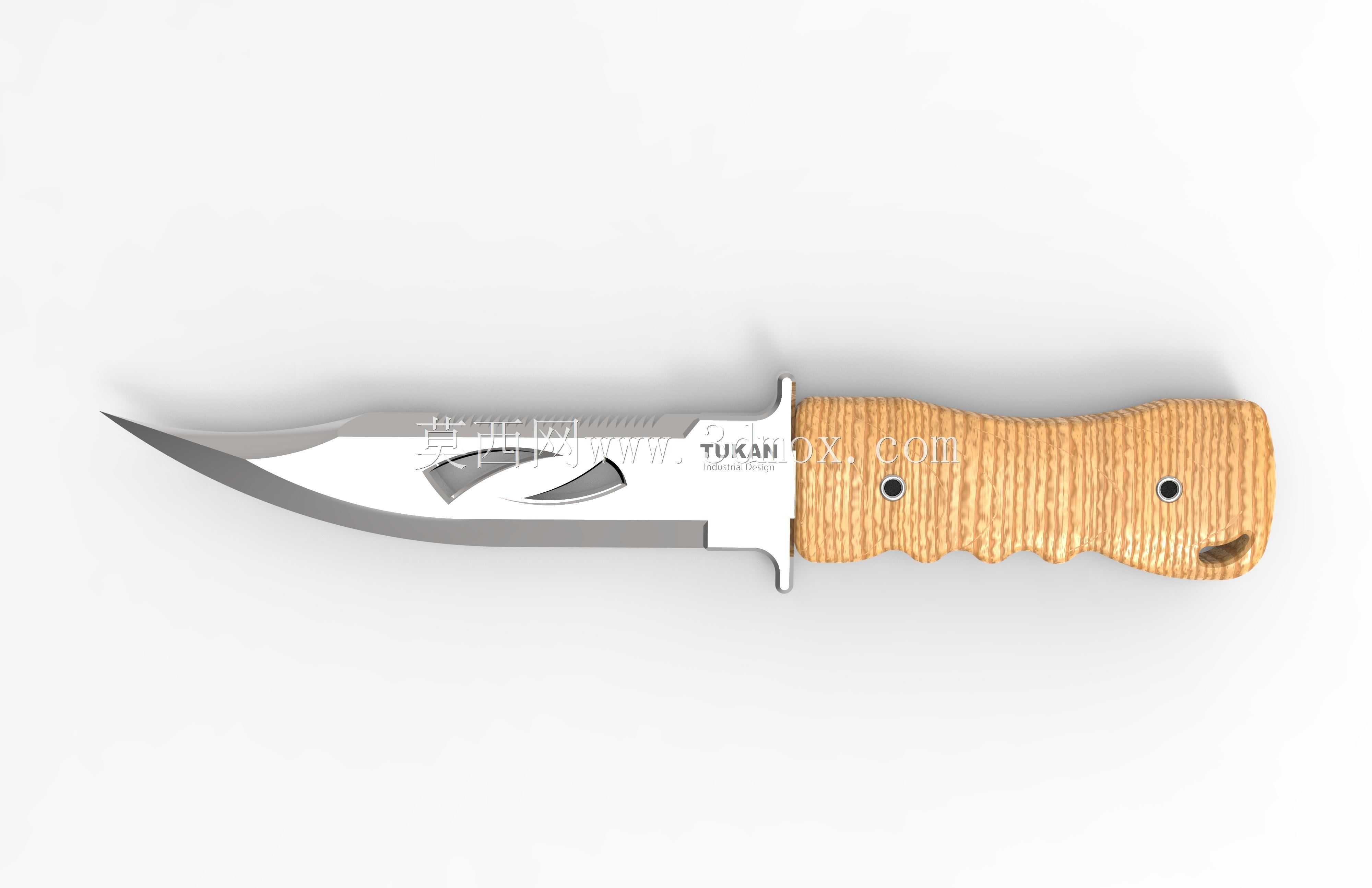

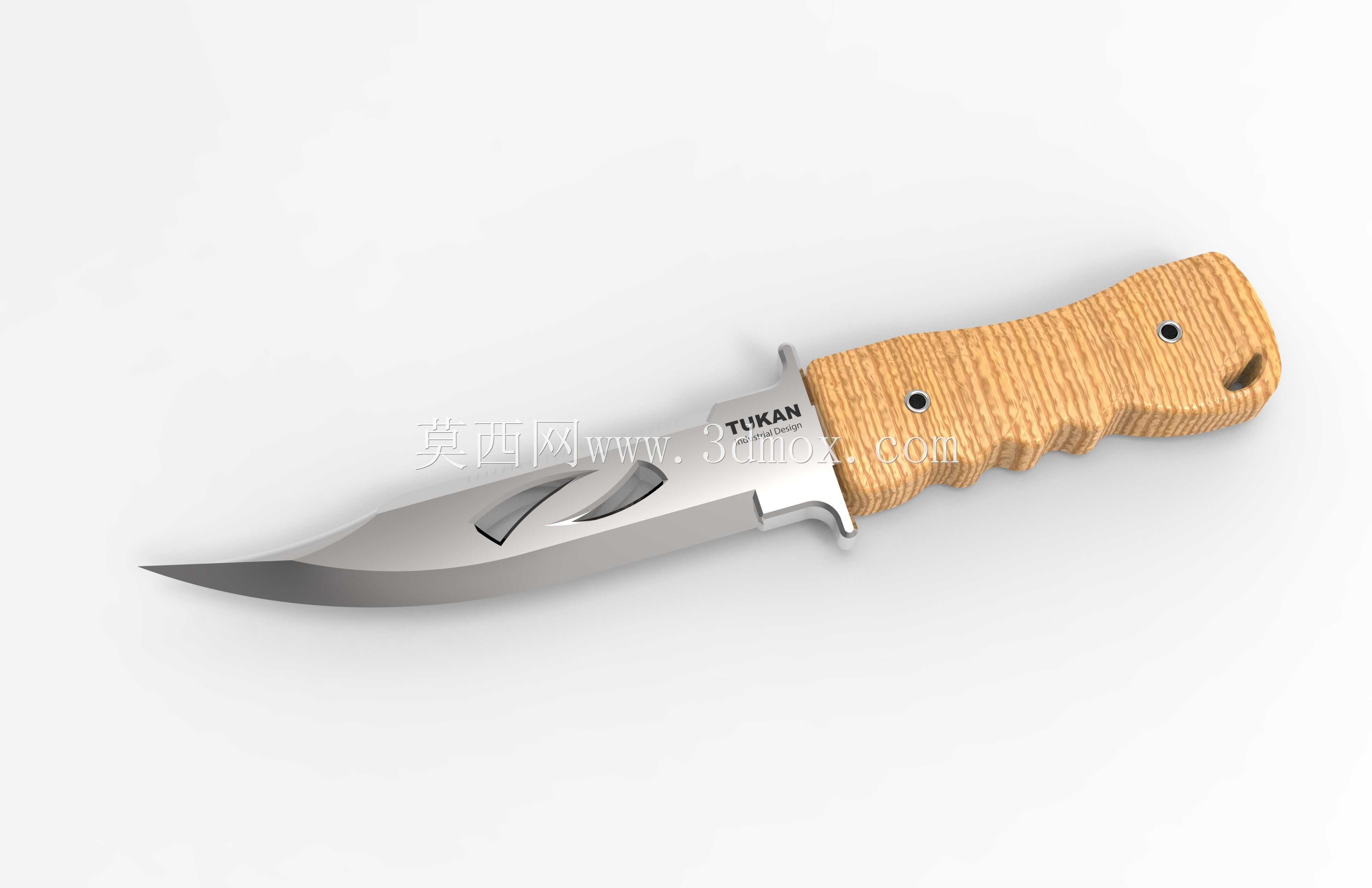

　　该直柄刀具数模围绕一体式固定刃具的装配关系展开，刀身采用贯通式龙骨结构，金属芯轴从刀尖区域一直延伸至柄尾，柄部两侧贴覆木质握片，通过两枚沉头铆钉完成横向锁紧，柄尾预留挂绳孔，整体没有折叠机构带来的铰接间隙，受力传递路径直接。刀身轮廓按实用切削取向构建，刀尖采用上扬的水滴形收尖，腹部弧线平滑过渡，穿刺时应力能够沿刃口两侧均匀分散；刀背靠近柄部位置开设长圆形减重开窗，既降低刀身整体自重，也可在视觉上区分刃部与柄部的金属区段；刃根处设置突出的双面护手挡边，握持发力时可避免手掌沿刀身方向滑向刃口。

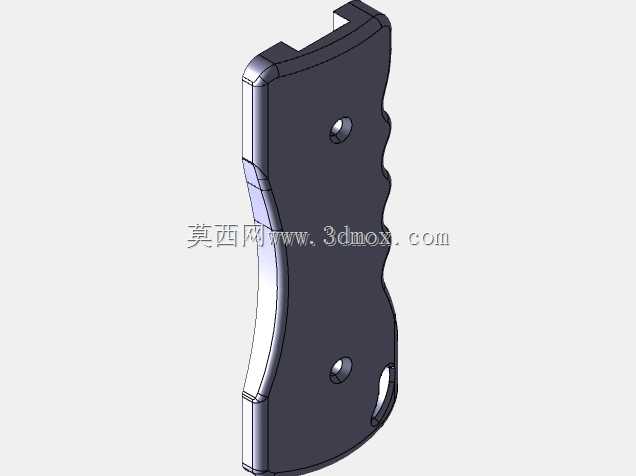

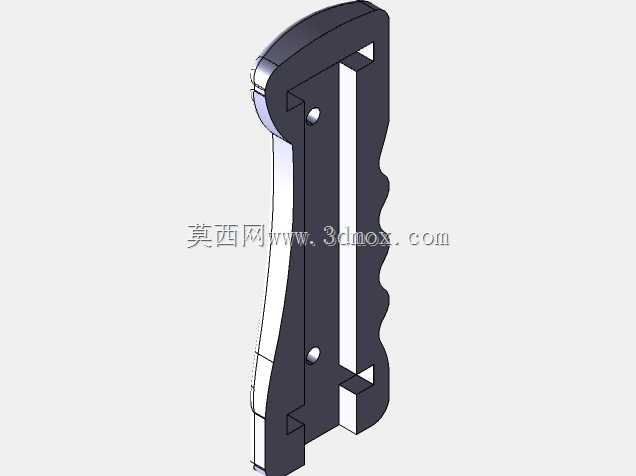

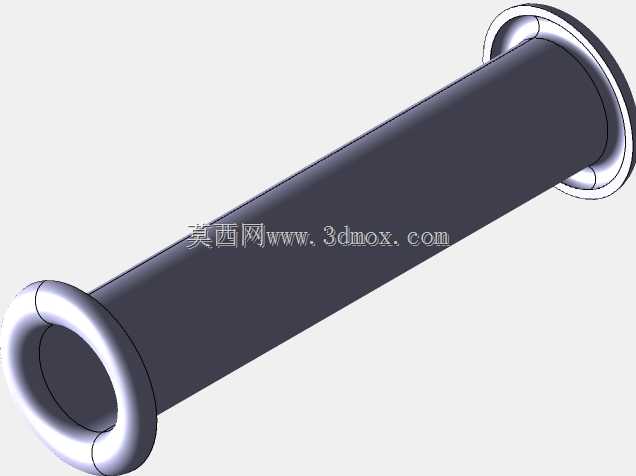

　　柄部贴片按照人体握持姿态做了多段凹凸塑形：靠近护手的位置设置食指限位凹槽，中段贴合掌心弧度隆起，柄尾向下形成钩状止挡，正手握持时无名指、小指可自然扣入凹陷区域，反手握持时柄尾钩边能够限制手部后移。木质贴片表面建模保留了顺向木纹纹理，边缘做圆角钝化处理，两片握片与金属龙骨的贴合面为平面配合，装配时不需要复杂型面修配，铆钉孔位与龙骨上的通孔同轴布置，压铆后表面可做沉孔填平打磨。

　　这类固定刃刀具在户外营地整理、野外作业辅助裁切、装备维护场景中承担切削、劈削、穿刺类任务，相比折叠刀，其龙骨整体承载能力更强，在进行撬、劈等偏载动作时，铰接转轴位置不会成为强度薄弱点。建模过程中刃口区域按微钝棱边处理，没有构建绝对锋利的零厚度几何面，保证三维实体在剖切、装配检查、3D打印样件验证时能够正常生成实体；护手与刀身衔接位置做了小圆弧过渡，避免热处理和实际使用时在直角根部产生应力集中。

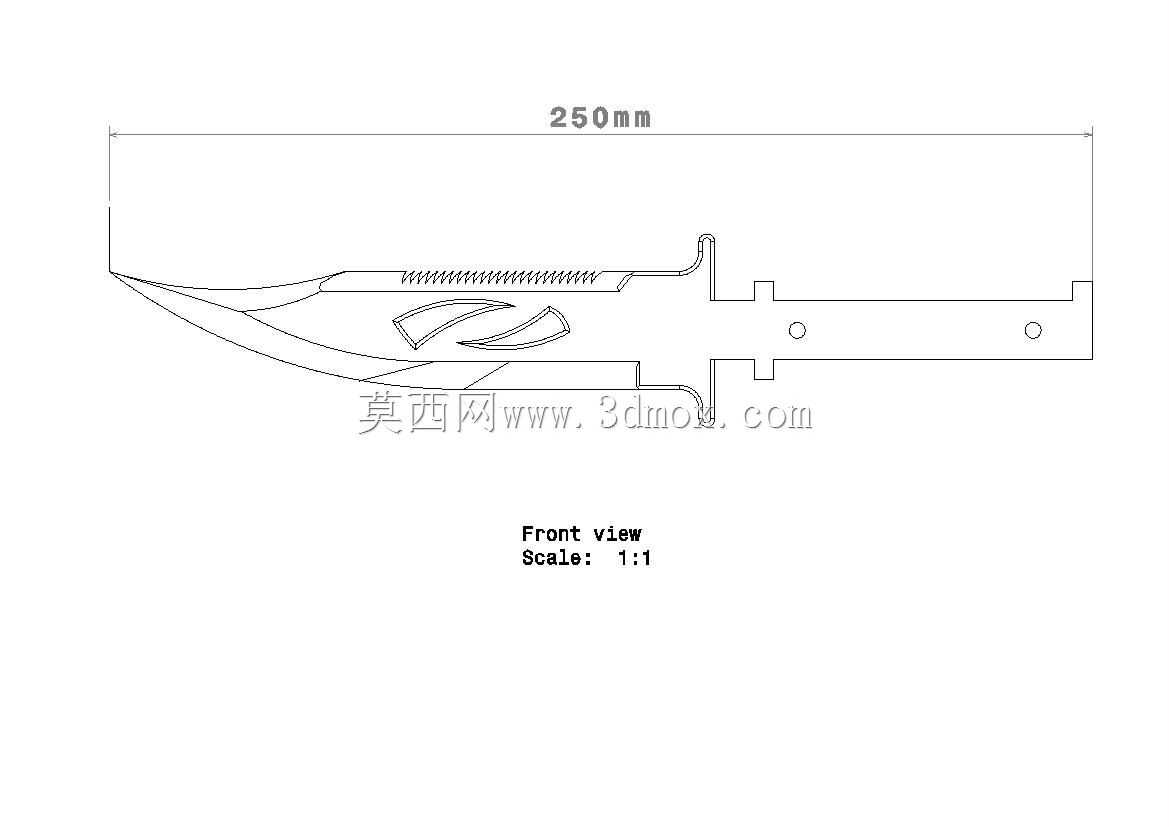

　　尺寸边界方面，整刀长度按常规直猎刀比例控制，刀身长度约占全长六成，柄部长度适配成年手掌四指合围宽度，刀身最大宽度控制在刃根位置，向刀尖逐步收窄；柄部最大厚度包含两侧木片与中间龙骨，握持时不会出现过度胀手的问题。挂绳孔贯通柄尾金属段，孔边做倒角，穿入伞绳后不会在棱角处快速磨断绳体。数模完整还原了刀身、双侧木柄片、两枚铆钉的独立零件关系，可直接用于结构干涉检查、外观渲染展示、3D打印手板验证，也可为五金刀具类产品的外形改型、握持人机优化、刃部曲线调整提供基础参照，在做工程出图时可直接提取各零件投影，标注铆钉孔位、护手厚度、刃口角度等关键尺寸。
