星形奖章挂饰立体造型结构设计

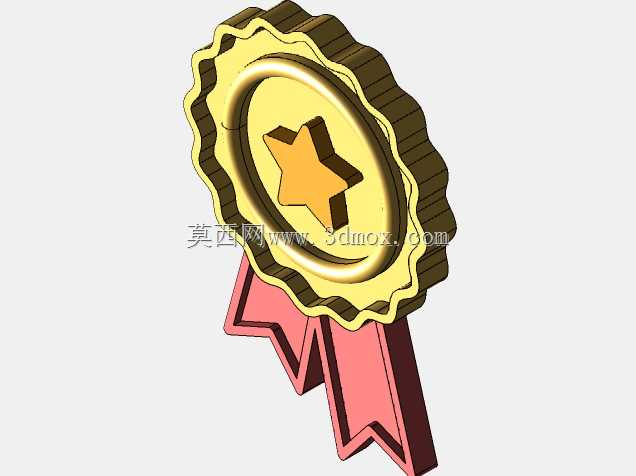

　　这套奖章造型的结构设计，最初是围绕文创周边定制、赛事纪念摆件、活动荣誉标识这几类落地场景展开的，区别于平面印刷的勋章贴纸，实体立体奖章需要兼顾视觉辨识度、手持配重感、后期3D打印或者机加工的成型可行性，整个建模过程没有做多余的细碎镂空，所有凸起和凹陷的落差都控制在常规加工工艺的允许范围内。整体结构拆分为三个独立又互相装配的部分：顶部的波浪齿边奖章主体、中心嵌装的星形标识、下方垂坠的双条绶带挂片。奖章外轮廓采用连续的波浪卷边造型，齿边的起伏弧度做了均匀过渡，没有尖锐的内角，不管是走FDM打印还是CNC精铣，都不会出现刀具无法抵达的死角，外圈的齿边厚度做了加厚处理，拿在手里不会有薄纸片的轻飘感，边缘做了小角度的倒角，避免成型后划手。

　　奖章主体的盘面做了两层环形凸台，最外层是靠近齿边的下沉环槽，中间是凸起的圆形承载面，五角星造型就嵌装在这个圆形承载面的中心，五角星的每个角都做了拔模斜度，和盘面的衔接位置留了0.1毫米的装配间隙，如果做分色喷涂或者不同材质拼接，不需要额外做治具就能快速定位。下方的绶带部分没有做成和奖章盘面一体的薄片，而是做了两条错落交叠的折角飘带，飘带的弯折角度模拟真实织物绶带的自然垂坠形态，飘带和奖章背面的连接位置做了隐藏式的插接柱，从正面完全看不到装配接缝，既可以做成整体一体打印的摆件，也可以拆分后给绶带做软胶材质、奖章主体做金属质感的表面处理，适配不同的定制需求。尺寸边界上，奖章主体的最大外径控制在80毫米，

　　整体从绶带最下端到奖章最顶端的总高度在120毫米左右，厚度方向奖章主体为12毫米，绶带挂片厚度为6毫米，这个尺寸既可以做成桌面陈列的小摆件，也可以在背面加装别针结构做成佩戴式胸章，安装位预留的平面区域足够粘贴背胶或者装配磁吸件，不需要额外破坏正面的造型完整性。建模过程中所有曲面都做了曲率连续检查，波浪齿边的每一个波峰波谷的间距完全一致，环形凸台的同轴度公差控制在0.05毫米以内，五角星的中心和奖章盘面的中心完全重合，不会出现视觉上的偏斜。这类造型除了用作纪念奖章，也可以直接调整尺寸作为礼盒装饰扣、活动打卡道具、儿童奖励玩具的结构原型，拆分后的零件文件可以直接导入切片软件做支撑生成，朝下的平面全部贴合打印平台，不需要添加大量支撑，后期去除支撑的工作量非常小，绶带部分的悬空折角也做了自支撑的角度设计，打印过程中不会出现翘曲变形。
