盖茨驱动槽轮金属传动滑轮三维结构

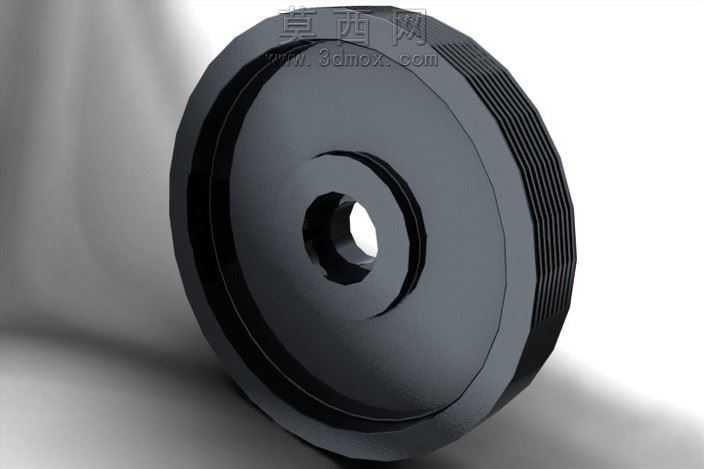

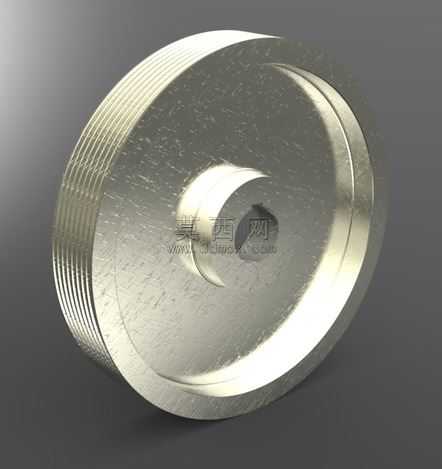

该传动滑轮采用三维参数化建模方式完成整体结构设计，建模过程中以回转体特征为基础，首先绘制滑轮的轴向截面轮廓，通过旋转特征生成滑轮的基体结构，精准还原轮体的整体外形比例。针对轮缘部分的多道传动带槽结构，采用单槽截面轮廓沿轮缘圆周方向阵列的方式完成建模，严格控制槽型的角度、深度与槽间距参数，保证槽面与传动带的贴合度满足传动需求，避免传动过程中出现打滑、跑偏的问题。轮体中心的安装轴孔采用带月牙形键槽的结构设计，建模时精准还原键槽的弧度与深度尺寸，确保滑轮与传动轴装配时能够实现可靠的周向固定，传递稳定的扭矩。材质渲染阶段采用金属质感的镀锌钢材材质，调整材质的粗糙度参数模拟金属表面细微的磨砂质感，添加环境反射效果还原金属表面的光泽层次，轮体边缘的高光过渡自然，真实呈现机加工金属零件的表面质感。结构设计上轮体采用等强度的厚薄过渡设计，轮缘部分厚度满足带传动的结构强度要求，靠近轮毂的部分做平滑的厚度渐变，在保证整体结构刚性的前提下尽可能降低轮体自身重量，减少传动过程中的转动惯量，提升传动响应速度。设计过程中充分考虑该滑轮作为盖茨驱动系统配套动滑轮的使用场景，轮槽的尺寸参数匹配对应规格的平型传动带，轮体的端面做倒角处理去除锐边，既避免安装使用过程中出现锐边划伤的问题，也能够减少应力集中，提升零件的长期使用寿命。渲染阶段采用侧上方的主光源搭配底部补光的布光方案，清晰呈现轮体表面的加工纹理与结构细节，轮槽的层次感、轮毂的结构特征都得到清晰展现，整体模型的尺寸比例协调，结构特征完整，可直接用于传动系统的装配验证、结构干涉检查以及相关的教学演示场景。
