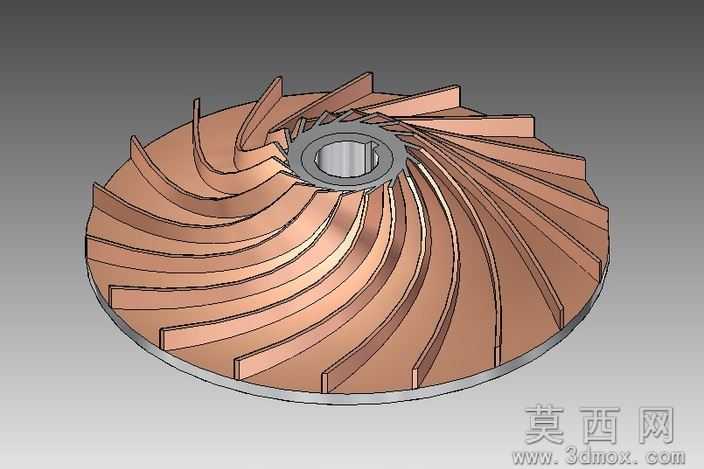

离心式流体传动铜质叶轮三维结构设计

本作品为离心式叶轮三维建模设计，整体采用三维参数化建模方式完成全结构构建，建模过程中优先保证叶片曲面的流体力学合理性，先通过草绘绘制叶轮轮毂的基准轮廓，以中心轴孔为定位基准完成基体回转特征的创建，中心位置设计有带键槽的装配轴孔，可实现与动力输出轴的周向定位与扭矩传递，轴孔周边做了加厚补强处理，避免高速运转时应力集中导致的结构失效。叶片部分采用空间扭曲曲面造型，每一片叶片从轮毂处向外缘平滑延伸，曲面曲率沿径向逐步变化，既保证流体进入叶轮时的平顺导流效果，又能在叶轮高速旋转时高效将动能传递给流经的流体，所有叶片沿圆周方向等角度均匀排布，建模时通过圆周阵列特征完成批量创建，保证每片叶片的形位精度完全一致，避免运转时出现动平衡偏差。叶轮外缘设计有整圈的环形轮缘结构，将所有叶片的外端连接为整体，既提升了整体结构的刚性，又可约束流体的流动路径，减少流体从叶片侧端泄漏的损耗。材质渲染部分采用铜合金金属材质，还原金属加工后的细腻质感，轮毂与轮缘的边缘做了微小的倒角处理，既符合实际机械加工的工艺要求，也避免锐边带来的应力集中问题。整体建模过程严格遵循机械设计规范，所有特征参数均可编辑调整，可根据实际工况需求修改叶片数量、曲面曲率、轮毂直径、轴孔尺寸等参数，适配不同流量、压力工况下的流体输送、动力透平类设备使用需求，模型结构完整无缺失特征，曲面过渡顺滑无破面，可直接用于后续的工程图生成、流体仿真分析、结构力学校核以及数控加工编程等后续工作流程。
