四轮自主配送移动机器人底盘结构

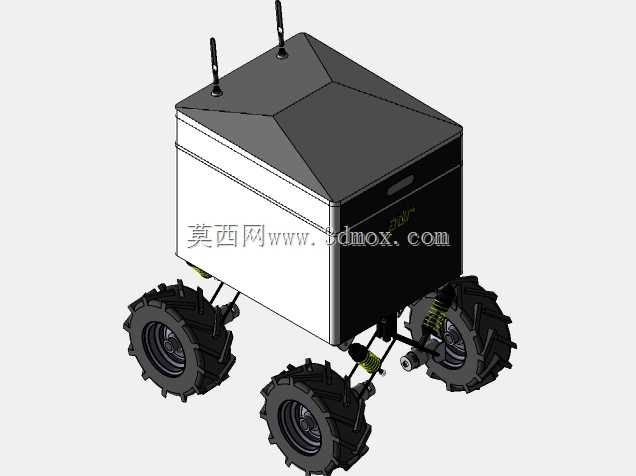

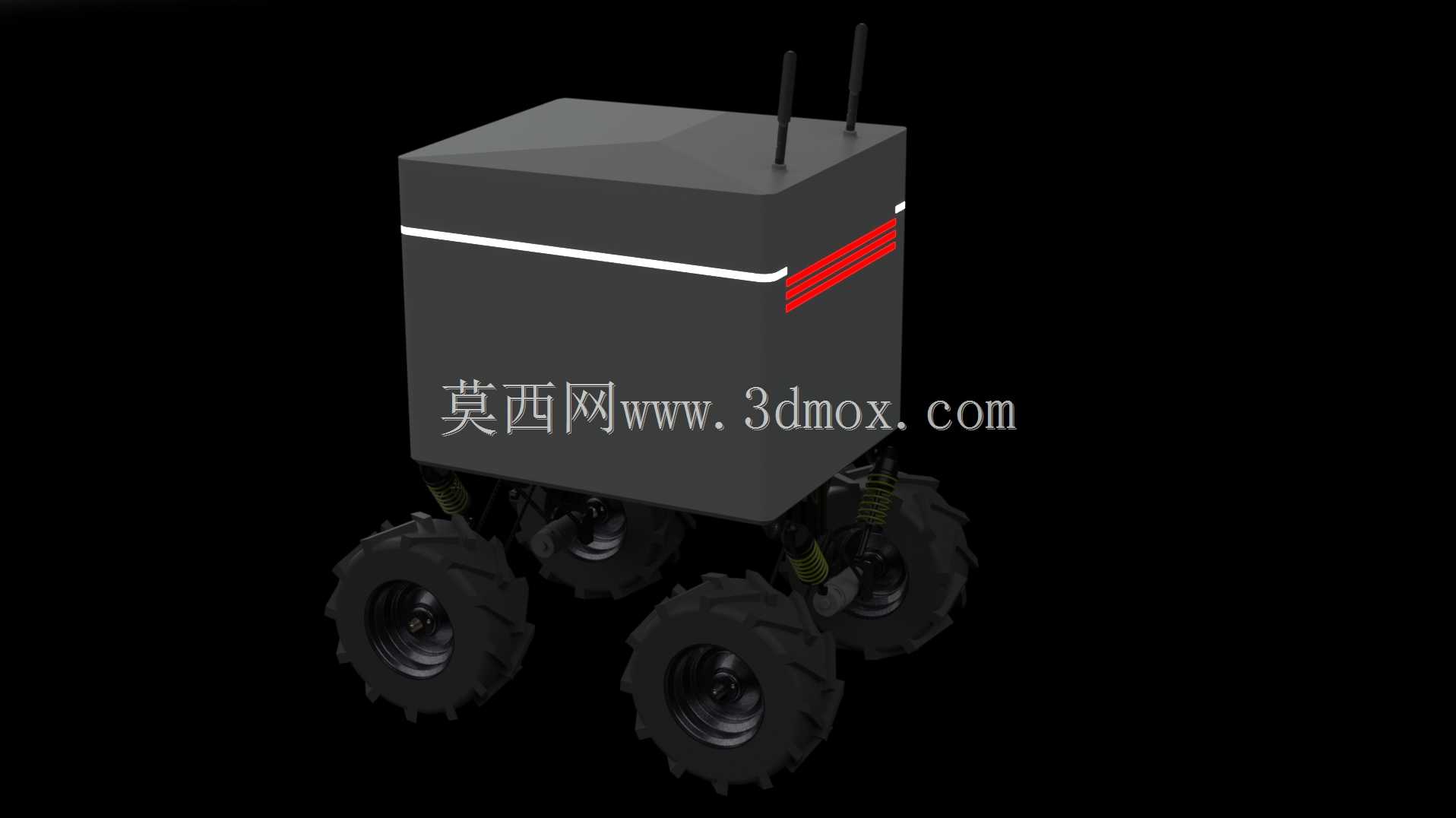

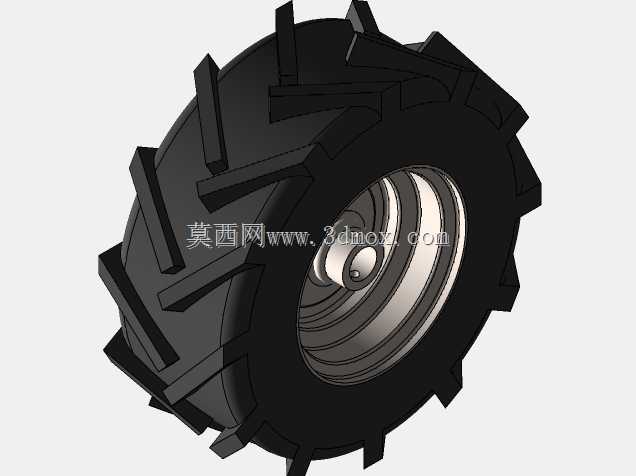

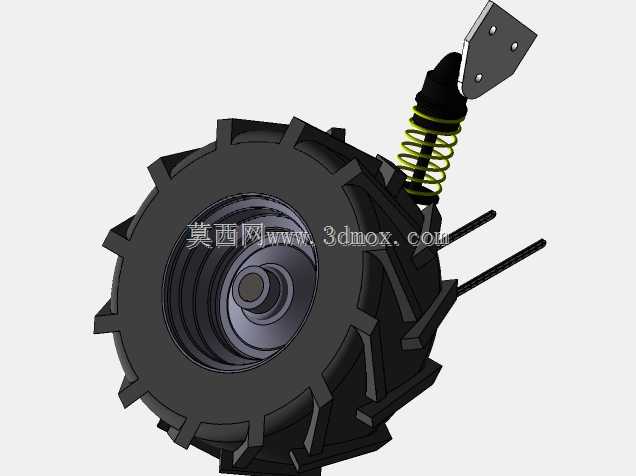

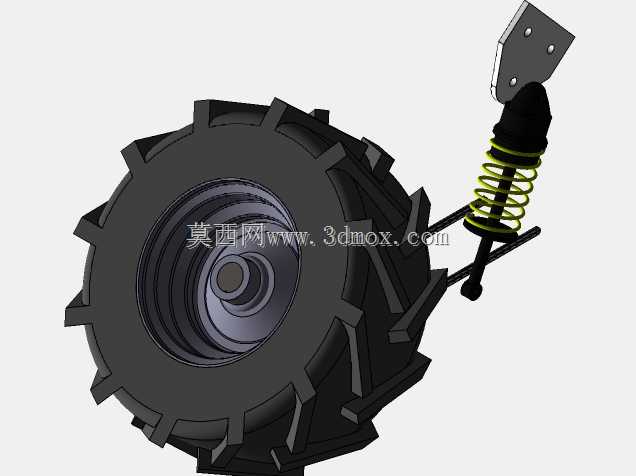

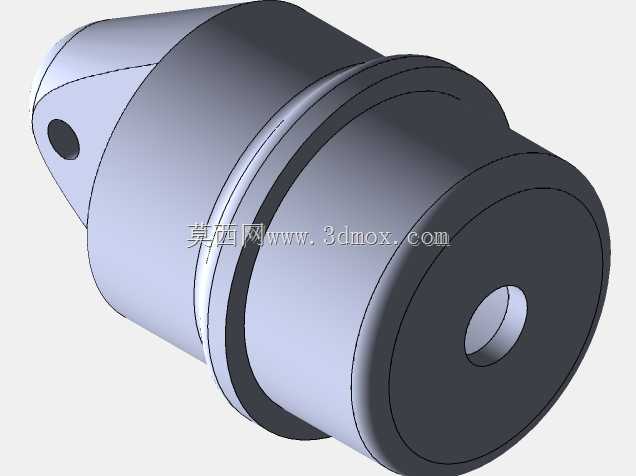

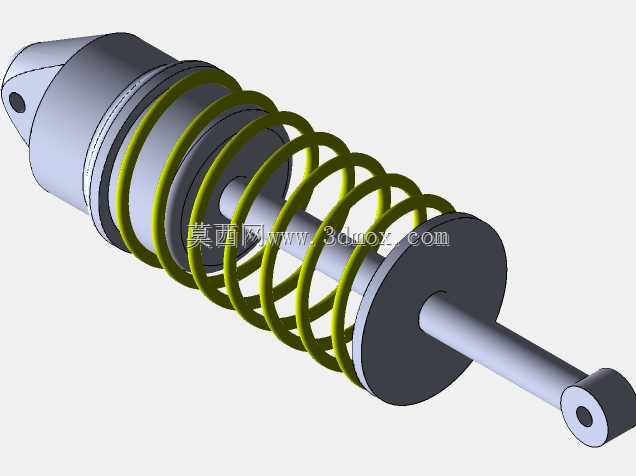

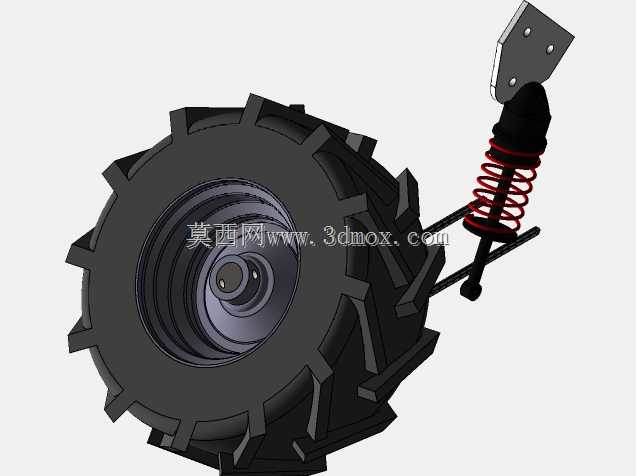

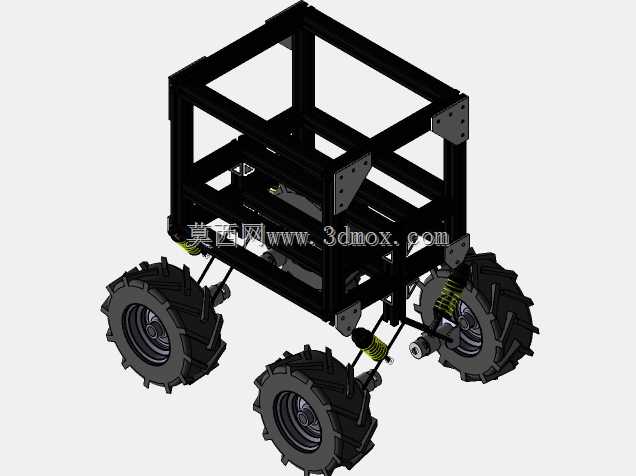

　　该模型呈现的是一台面向园区、厂区、校园、社区末端配送场景的四轮自主移动机器人。整机采用上方箱体承载任务载荷、下方独立轮式底盘负责行走的布置方式，箱体可容纳货舱、控制单元、电源模块、导航传感器及通信设备；底盘则重点解决非铺装路面通过、越障、减振和姿态稳定问题。从结构上看，四个大直径越野花纹轮分别布置在机身四角，轮距与轴距相对紧凑，使设备在狭窄道路、转弯路口和楼宇周边通道中具备较好的机动能力。深齿轮胎能够在草地、碎石路、湿滑路面和轻度坡道上提供抓地力，相比普通小直径脚轮或光面轮，更适合室外配送路线中常见的接缝、门槛、坡道和不平整地面。行走系统采用独立悬挂思路，车轮通过摆臂与车架连接，弹簧减振元件布置在轮臂与机体之间。

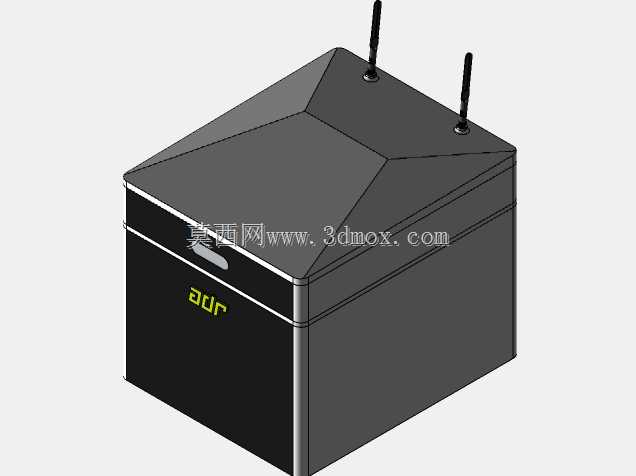

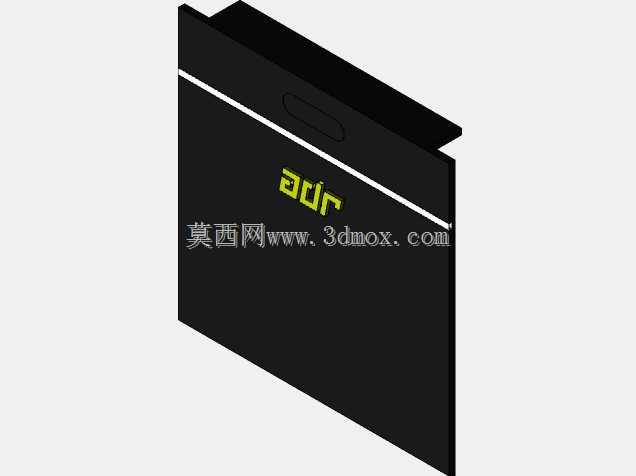

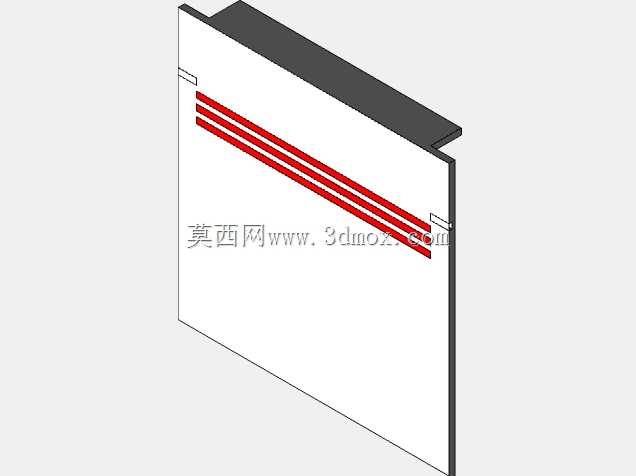

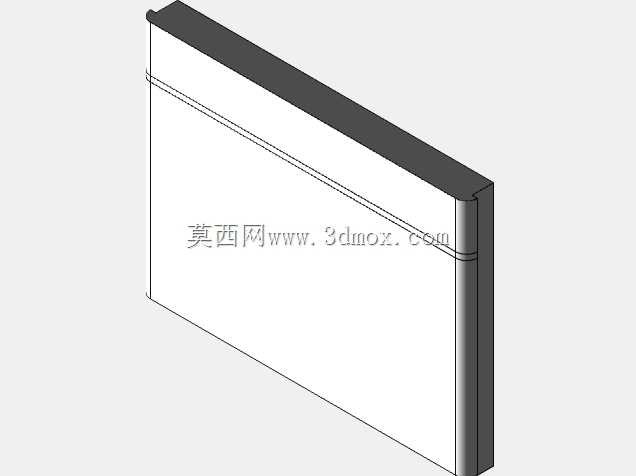

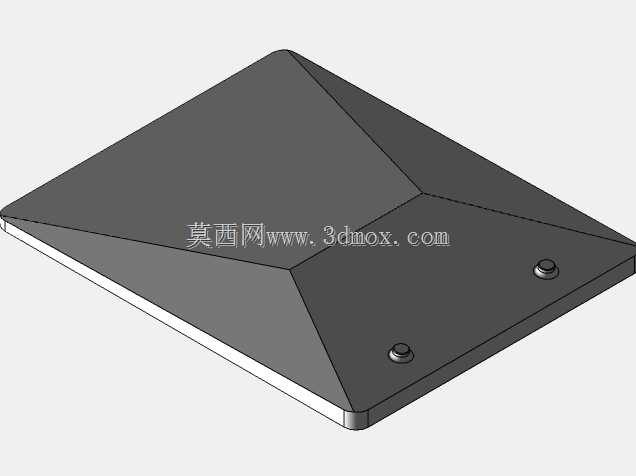

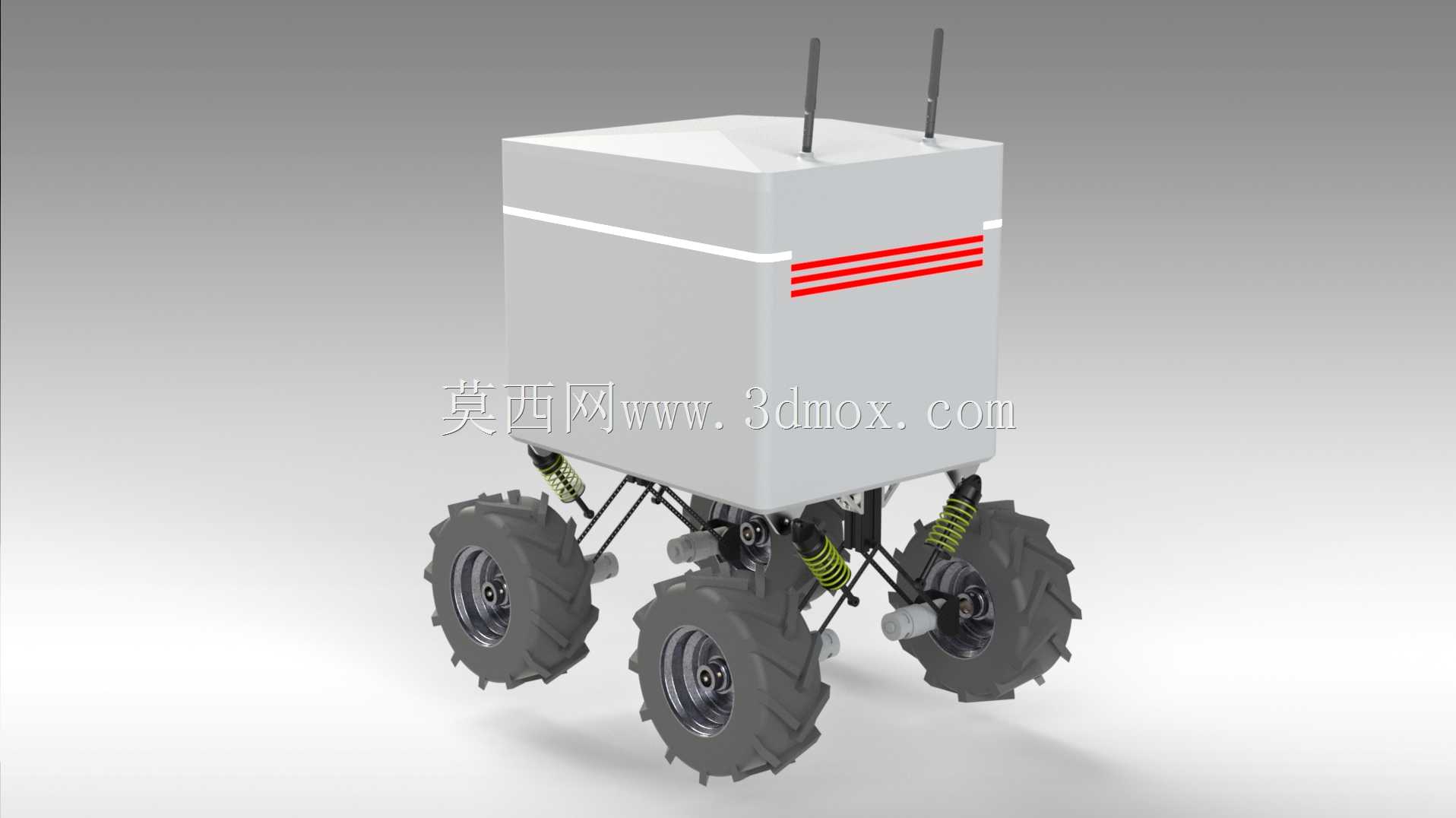

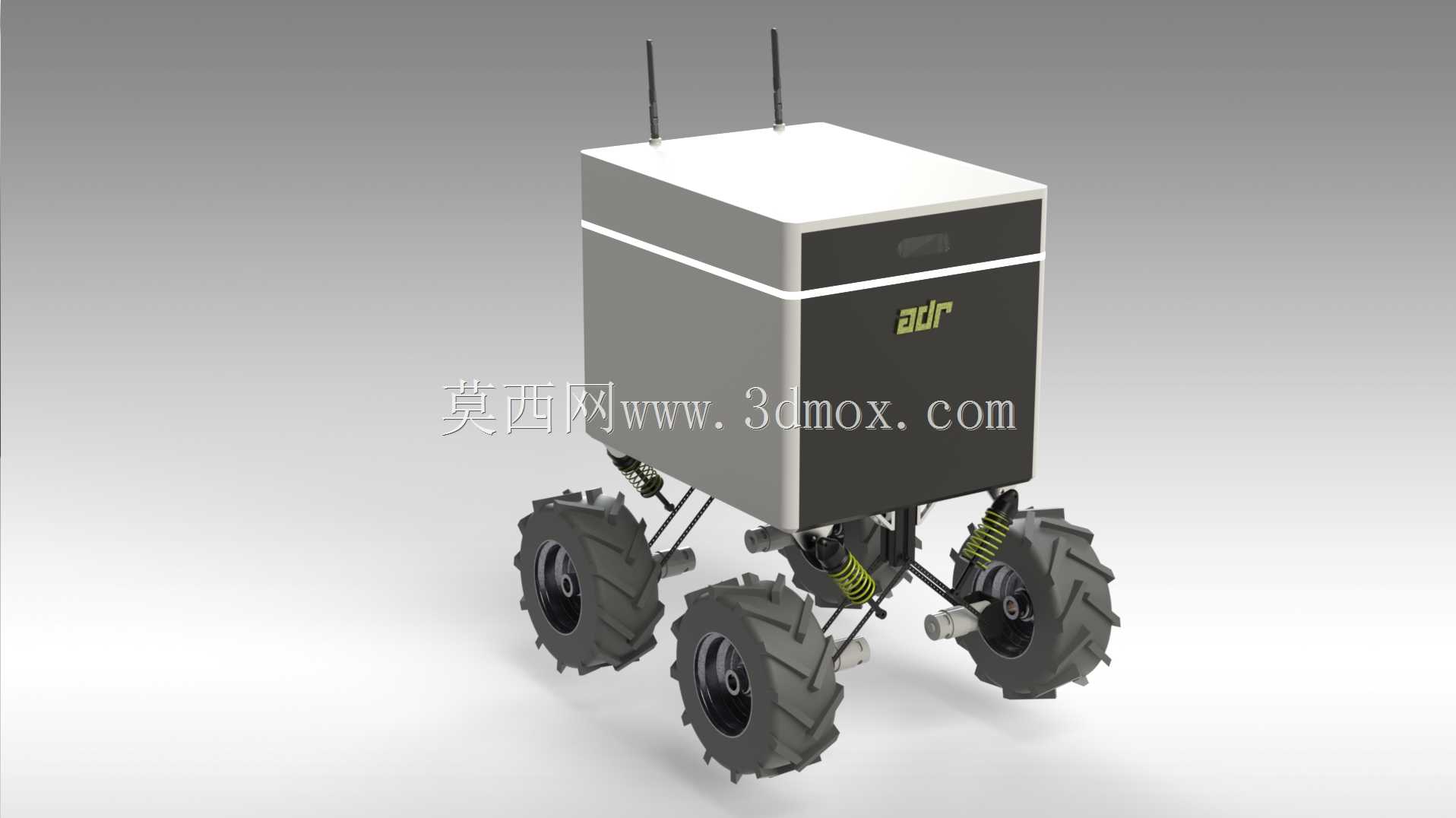

　　该结构可在单轮遇到凸起或凹陷时，让轮胎保持贴地，同时减少冲击直接传递到上方货箱。对于搭载电子控制板、电池、激光雷达或摄像头等部件的自主设备而言，悬挂不仅影响乘坐舒适性，更关系到传感器姿态稳定、货件安全以及定位算法的连续性。建模时需要重点控制摆臂回转中心、弹簧安装点、车轮跳动行程和限位位置，避免轮胎在压缩极限下与箱体或支架发生干涉。上部箱体采用近似立方体形封闭外壳，前脸设置标识区域，顶部伸出两根天线，用于无线通信或定位信号接收。箱体边线简洁，内部空间规整，有利于电池、计算单元、配送仓和电控模块的分区布置。外壳与底盘之间应保留足够的安装面和维护开口，底部走线、线束固定、防水密封以及检修拆卸顺序都需要在三维布局阶段同步考虑。

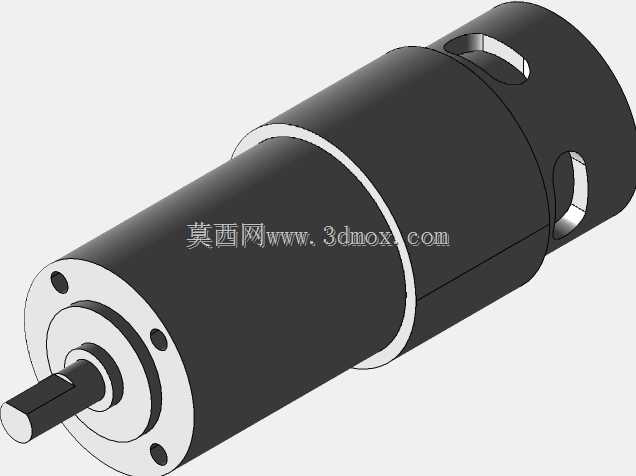

　　整机外形边界由轮胎外缘、天线高度和箱体宽度共同决定，在通过门禁、电梯、坡道和狭窄通道时，应同时校核静态宽度、转向扫掠范围以及悬挂压缩后的高度变化。设计过程中，可先依据配送任务确定载荷舱容积和整机质量，再反推轮胎承载、弹簧刚度、驱动扭矩和制动需求。四轮布局适合采用差速或独立驱动控制，转弯半径小，控制逻辑相对成熟；若进一步细化，还需补充电机、减速器、轮轴、轴承、制动器、电池托架、传感器支架和防撞结构。该模型对理解室外无人配送车的总体布置、轮式底盘悬挂形式以及载荷舱与行走系统的集成关系具有较好参考价值。
