工业设备三色状态警示信号灯

　　这类多层堆叠式三色警示灯在离散制造车间里几乎是标配，CNC加工单元、自动装配线、检测工位、仓储分拣口上方都能看到它的身影。现场操作工隔着十几米远，仅凭灯色就能判断设备当前处于运行、待料、故障哪一种状态，不用凑近操作面板逐行读报警代码，班组长巡线时扫一眼整条线的灯柱排布，就能快速定位堵点工位。

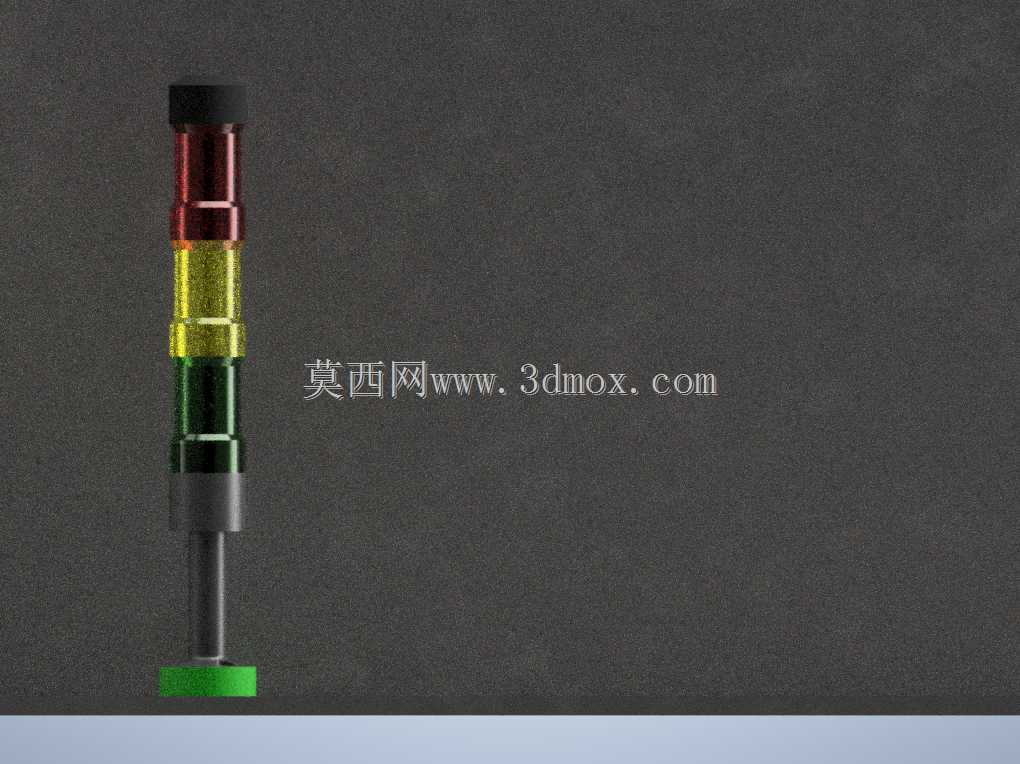

　　结构上采用三段独立灯腔竖向串联，红、黄、绿三色自上而下排布，这个顺序不是随意定的：红色对应最高优先级异常，放在最顶端视线遮挡最少的位置；黄色居中提示待机、缺料、节拍预警这类非致命告警；绿色在下部表征正常自动运行。每段灯腔外壳做了棱纹漫射处理，内置LED光源点亮后整圈均匀发光，不会出现局部亮斑，车间多角度观察都能识别。灯段之间用黑色遮光隔圈分隔，避免相邻颜色串光，在强光照明的车间环境里也能分清色号。

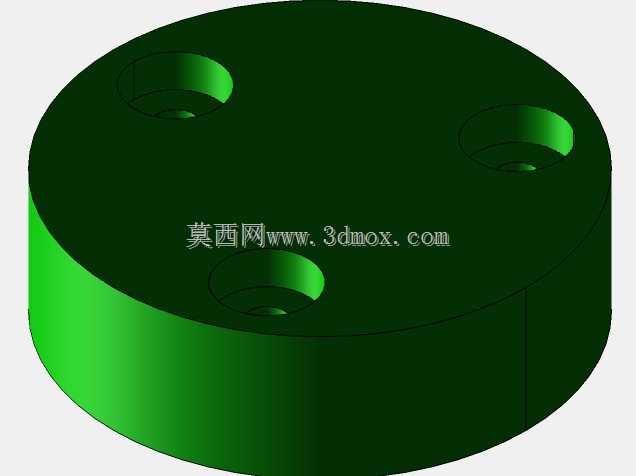

　　安装接口部分，底部伸出一根金属立杆，杆端带法兰固定盘，盘上预留安装孔位，适配机床顶部、设备护罩横梁、铝型材机架立柱的安装面；立杆长度留出了接线弯折与减震垫圈的装配余量，灯体总高度控制在常见的200-300mm区间，外径约50-60mm，不会和周边机械手行程、吊具走行路径发生干涉。顶部做了黑色端盖封死，具备基础防尘防溅能力，适配车间切削液飞溅、油雾弥漫的工况。

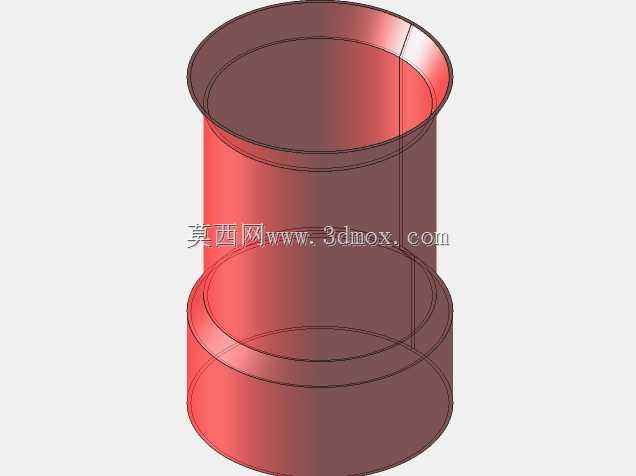

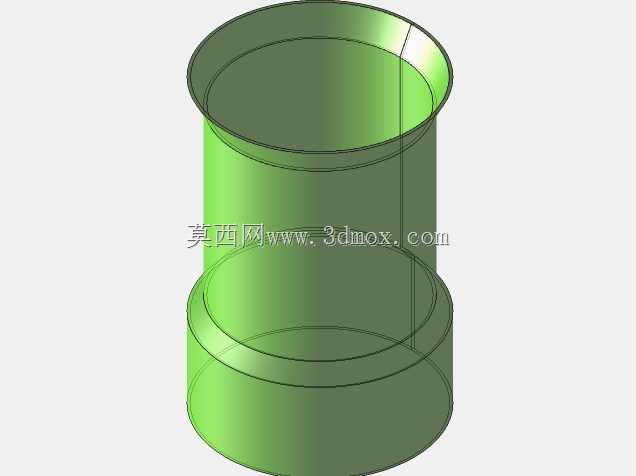

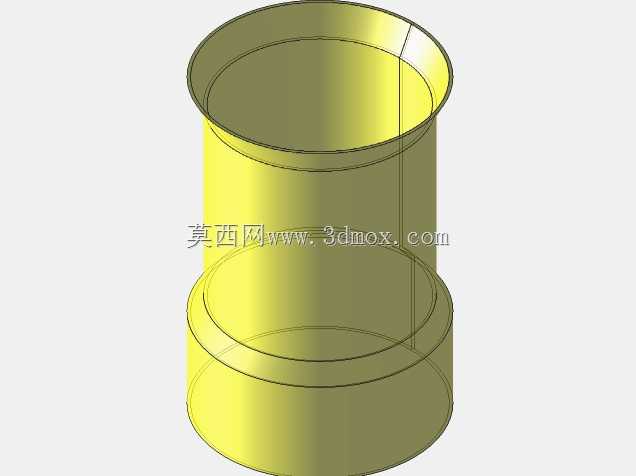

　　建模时按真实装配关系拆分零件：底法兰、立杆、下段灯座、绿色灯腔、隔圈、黄色灯腔、隔圈、红色灯腔、顶盖各自独立成件，配合关系按同轴装配约束，灯腔壁厚均匀控制在1.5-2mm，兼顾透光性与结构强度；隔圈内径与灯腔外径做小间隙配合，方便现场维修时单独更换某一段烧坏的灯板，不用整灯报废。接线从立杆中心孔内走，底部法兰处留出防水接头空间，整体外轮廓没有突出尖角，符合车间设备外围安全件的设计习惯。选型时这类灯通常配合PLC输出点直接驱动，公共端接对应电压，三个信号点分别触发三色，部分带蜂鸣器的版本还会在红色故障段同步发声，本结构预留了顶端加装蜂鸣模块的扩展空间。
