乘用车扭力梁式后悬挂总成结构

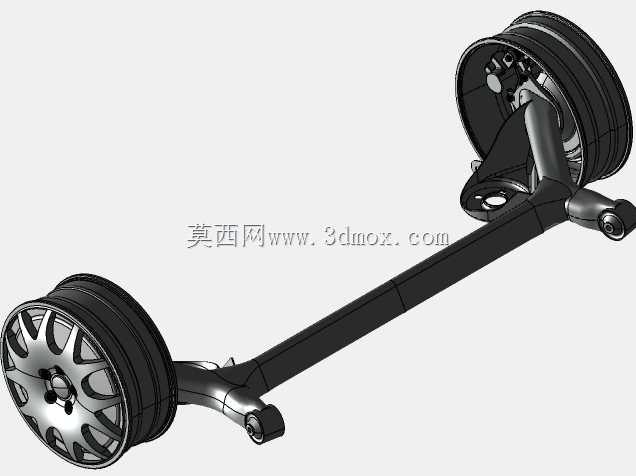

　　该三维结构对应前置前驱乘用车常见的扭力梁式后悬架，多用于A级、A0级家用轿车及小型SUV的底盘平台开发。整套总成以一根横向布置的封闭截面纵置扭力梁作为核心承载件，梁体两端焊接延伸出纵向拖臂，拖臂前端通过橡胶衬套与车身底板的后悬架安装点铰接，后端则集成轮毂轴座、制动盘安装法兰及减振器、螺旋弹簧的支承座。

　　从实际装车场景看，这种悬架承担后轮定位、垂直载荷传递与侧倾抑制三重任务。车辆经过单侧凸起时，一侧拖臂绕前衬套轴线摆动，扭力梁本体发生扭转变形，相当于在左右车轮之间形成被动横向稳定作用，减少车身侧倾；两侧同步跳动时，梁体主要随拖臂整体摆动，由螺旋弹簧和减振器吸收冲击。相比多连杆独立后悬，扭力梁零件数量少、占用底盘横向空间小，能够为油箱、备胎舱或后排座椅下方留出更规整的布置边界，同时在生产线侧具备装配节拍快、四轮定位参数一致性易控制的优势。

　　建模时需要重点还原几处关键配合边界：拖臂前端衬套的内外环同轴度直接决定后轮前束与外倾的随动特性，衬套轴线通常设计成略带后倾角，使制动工况下后轮获得轻微前束，提升直线稳定性；轮毂轴座处要保证轴承安装孔、制动盘止口与车轮螺栓孔的位置度，轮心距、梁体扭转中心高度以及弹簧下支承面角度都属于影响整车操稳的硬点尺寸。减振器下安装点多布置在拖臂后侧靠近轮心处，利用杠杆比平衡阻尼利用率与后备厢侧向空间；弹簧座则需留出弹簧压缩到极限行程时的干涉间隙，并核对缓冲块撞击限位时轮胎与轮罩、制动软管与梁体之间的运动包络。

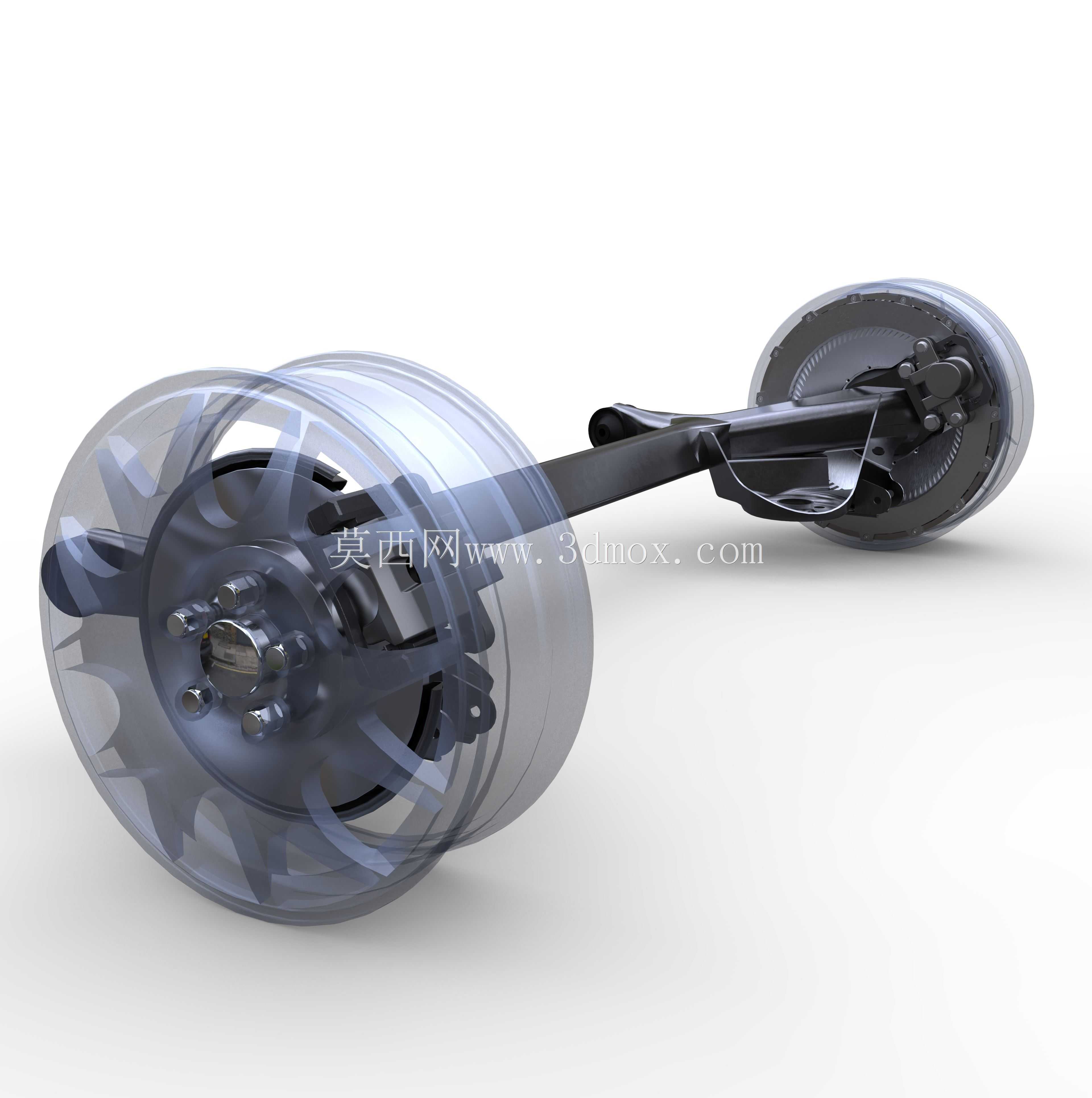

　　结构细节上，梁体截面常采用变厚度闭口扭力梁并在中部预设预扭角度，以平衡左右侧刚度；拖臂与梁体焊接区域布置加强板，焊缝走向避开高应力弯折区；制动管路、ABS轮速传感器线束沿拖臂上表面通过管卡固定，预留悬架全行程所需的松弛长度。轮毂、制动盘与轮胎的装配关系在模型中完整表达，可用于底盘总布置校核、悬架K&C运动仿真前处理、工装夹具设计以及维修拆装演示，帮助结构工程师在数模阶段核对硬点坐标、运动干涉与安装工艺顺序，减少样车阶段的反复修改。
