CA6140车床梯形夹紧定位块结构

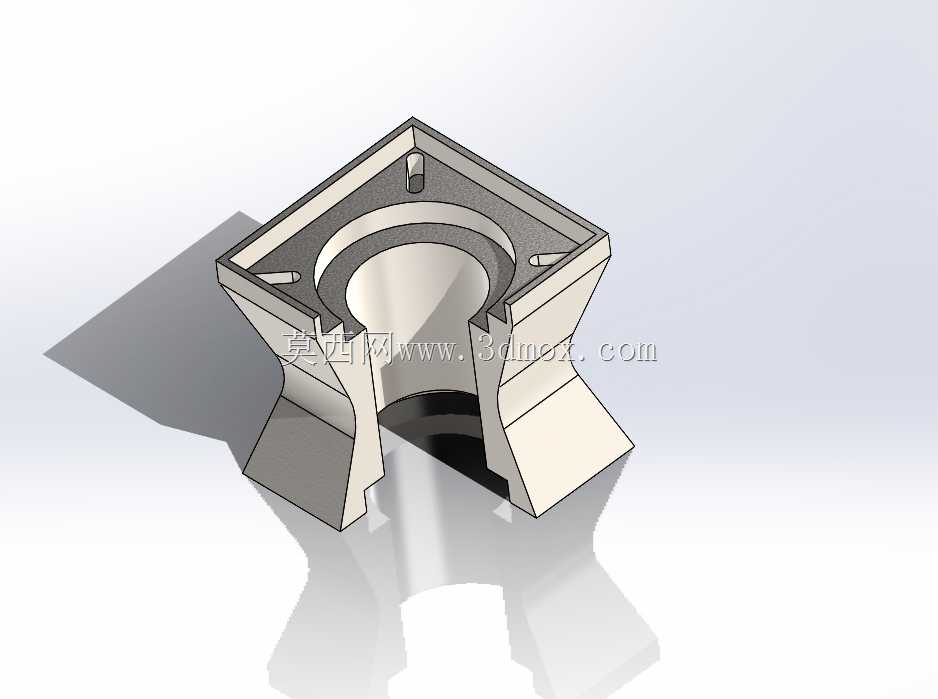

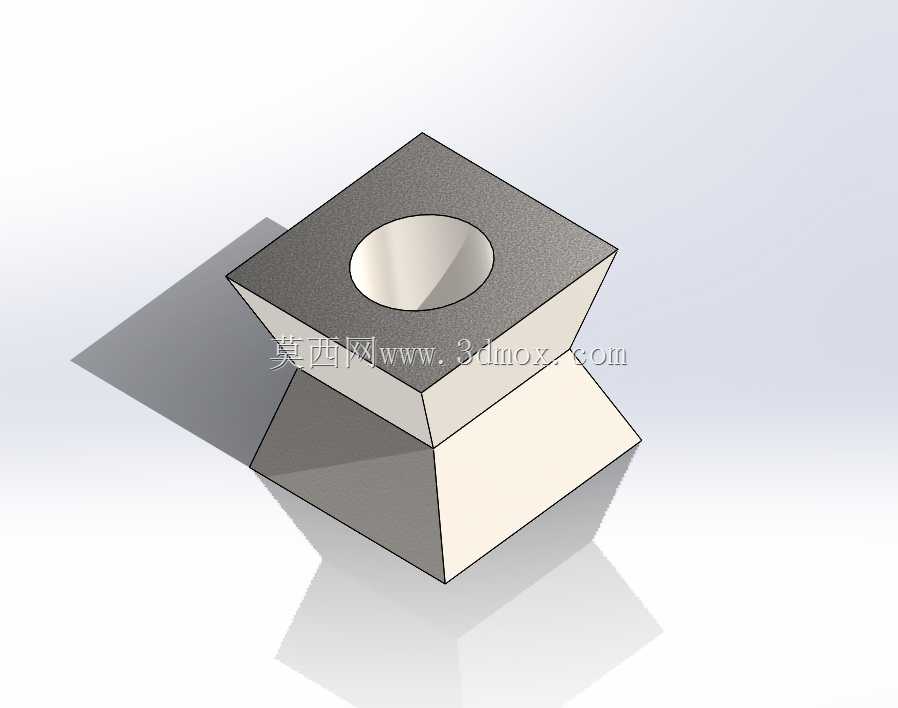

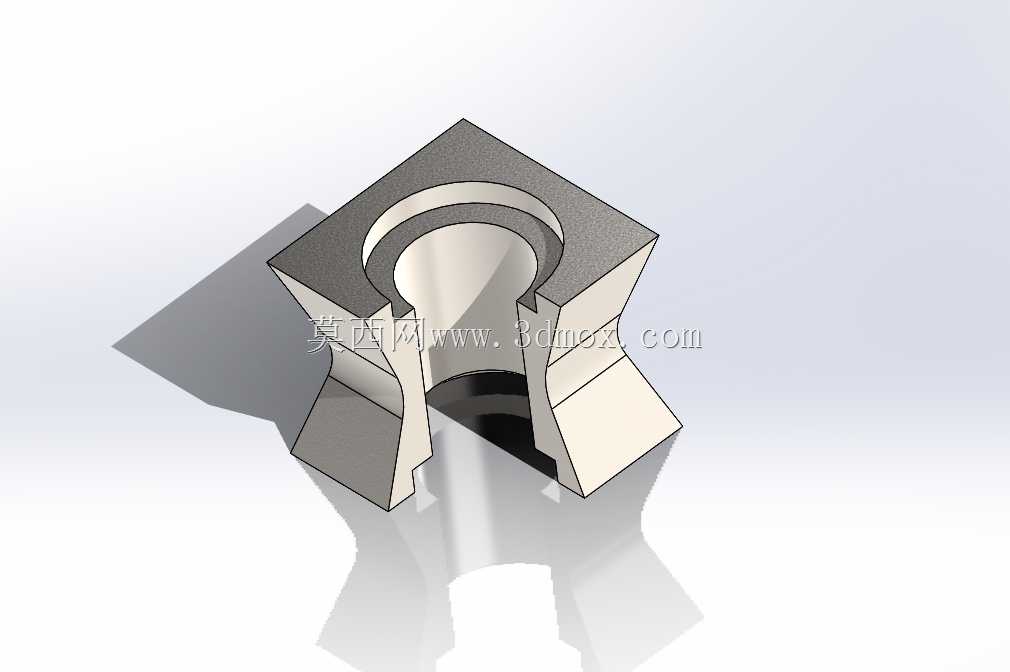

　　梯形块是CA6140普通车床刀架与拖板部位常用的夹紧定位元件，这类零件在机床装配、维修换件以及工装改造中出现频率很高。实际车间里，车床中拖板、小拖板和四方刀架的锁紧机构，往往依靠楔形块的斜面增力作用，把螺杆的轴向拉力转化为垂直于导轨面的正压力，从而实现刀架转位后的可靠锁紧。模型呈现的是一组带中心通孔的梯形块状件，上下两个方向均带有斜面，中间开通孔，锁紧螺钉穿过该孔后，旋紧螺母即可迫使楔形面产生横向胀紧或下压锁紧动作。

　　从结构思路看，这类零件并不追求复杂曲面，核心在于斜面角度、接触面贴合率和孔位同轴度。斜面角度直接决定增力倍数与自锁性能：角度过小，锁紧行程变长、操作费力；角度过大，则可能失去自锁，受切削振动后容易松刀。中心通孔需要预留螺钉穿过间隙，孔径通常比螺杆大1至2毫米，避免装配时发生干涉。块体的上下平面与斜面之间要求较高的平行度和直线度，因为它们要与刀架转盘、定位槽的配合面反复贴合，接触不均会造成锁紧力偏移，车削端面或螺纹时出现让刀。

　　现场使用中，梯形块主要承受周期性压应力和少量剪切力，材料多选用45钢，毛坯锻造成型后经正火处理，再进行铣削、磨削加工。关键斜面一般要留磨量，热处理后精磨到尺寸，保证表面粗糙度满足贴合要求。中心孔端部可根据螺钉头或螺母形式加工沉孔，使紧固件沉入块体，避免突出部分干涉刀架转动。安装边界方面，块体宽度受刀架T形槽或定位槽宽度限制，厚度方向要保证螺杆全行程内楔形面都能有效接触；若块体过长，锁紧后可能顶死槽壁，过短则会导致接触面积不足、单位压力过大，长期使用后压伤槽面。

　　三维建模时，先按实测槽宽和螺钉规格确定外形轮廓，再用拉伸建立基础块体，随后通过切除或拔模形成双侧斜面。中心孔采用同轴特征建立，便于工程图中直接标注位置度。三种不同质量和体积的梯形区块，对应同一机构中不同位置或不同规格的配合件，建模时应分别控制斜面长度和块体高度，避免装配时出现台阶差。模型还可用于检查锁紧行程：模拟螺钉旋紧过程中楔形块的位移，判断是否在达到规定锁紧力前就发生机械限位。对于机床维修人员，该结构能够帮助判断旧件磨损量；对于设计人员，则可据此校核斜面压强、螺钉规格以及槽体壁厚，确保刀架在重切削工况下保持稳定。
