CA6140车床挂接装置枢轴构件

　　该组枢轴构件配套于CA6140普通卧式车床的挂接传动机构，属于车床进给传动链中挂轮架的核心承载枢接部件，在机床切削加工工况下承担挂轮的径向支撑、扭矩传递以及挂接档位切换时的定位铰接作用，适配CA6140车床车削不同螺距螺纹、切换进给传动比的使用需求，是机床大修、备件替换以及进给系统改装场景中常用的替换零件。

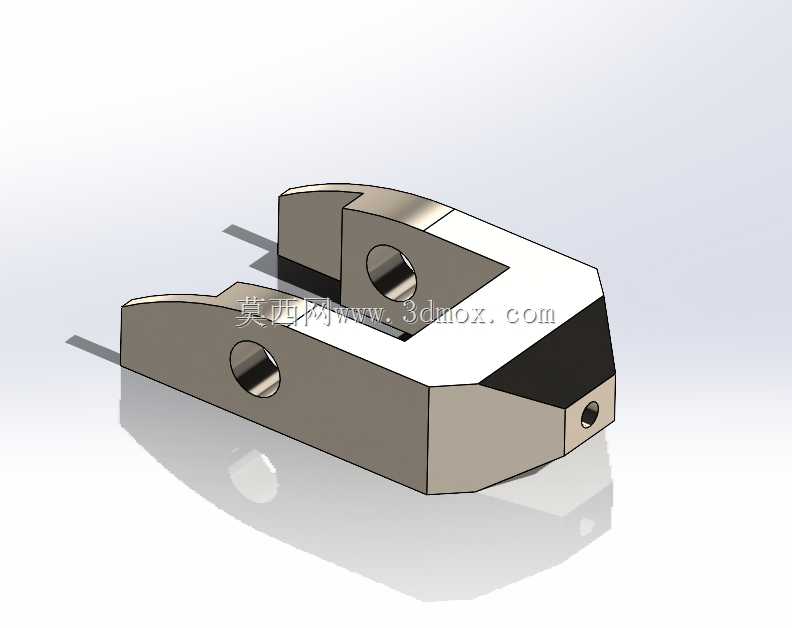

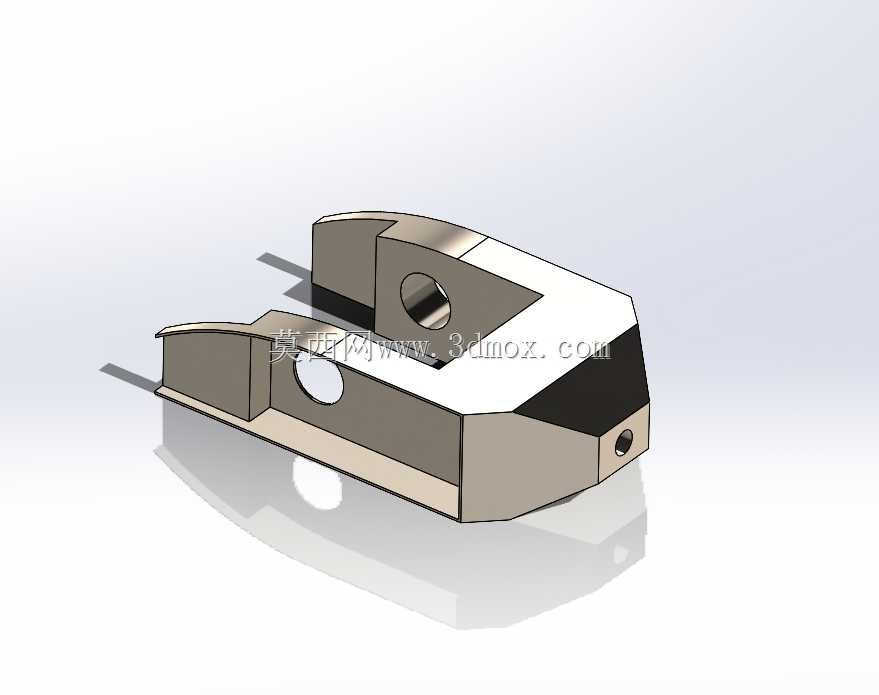

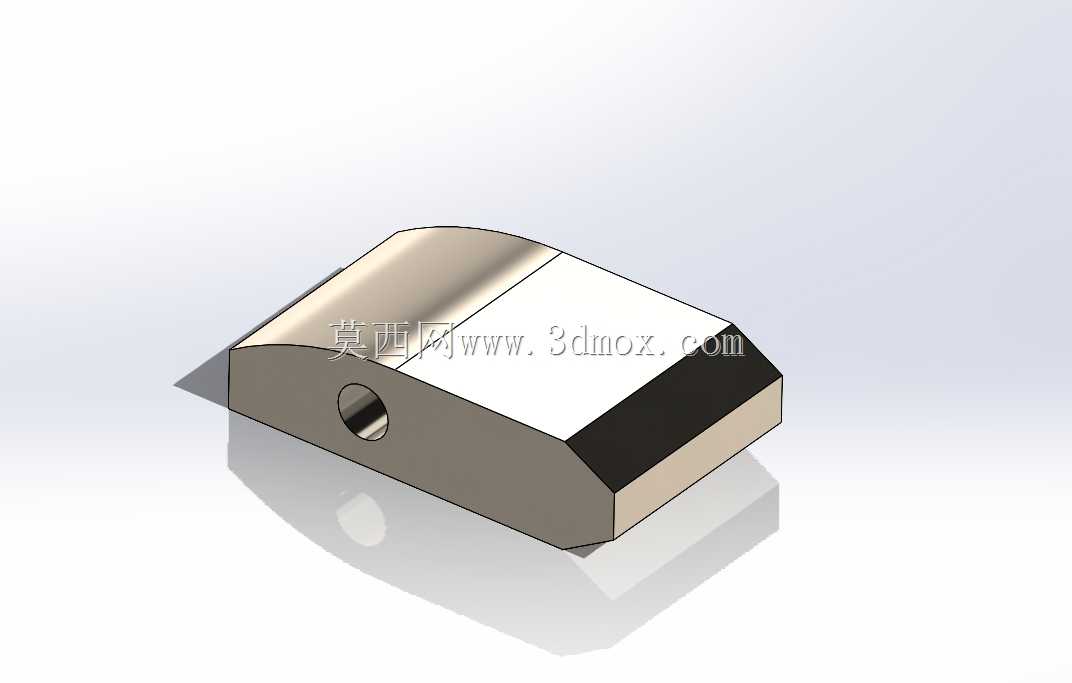

　　从实际装配边界来看，三款枢轴分别对应挂轮架上不同安装位的铰接需求：1号枢轴为大尺寸承载位零件，整体采用楔块式外形，主体为带斜切端面的长方体结构，侧向开设贯通销轴孔，外轮廓的斜面与挂轮架的导向槽完全贴合，安装时枢轴嵌入挂架的定位槽内，横向穿入锁紧销轴完成固定，外周预留的空间用于套合不同齿数的交换齿轮，齿轮内孔与枢轴的轴颈段形成回转配合，端面的台阶结构对齿轮形成轴向限位，避免齿轮运转时出现轴向窜动；2号、3号枢轴尺寸依次递减，分别对应挂轮架上中间惰轮、末端输出轮的铰接位置，三款零件的销轴孔同轴度、轴颈圆柱度均按照车床挂轮的配合公差设计，保证交换齿轮运转时齿面啮合间隙均匀，不会出现卡滞、跳齿问题。

　　设计过程中首先结合CA6140挂轮架的原有安装槽尺寸确定外部轮廓：主体的平直底面与挂架安装面贴合，两侧斜面对应挂架的楔形压紧结构，无需额外复杂锁紧结构即可实现枢轴的周向防转，侧向通孔的位置严格匹配挂架上的销轴孔位，保证备件可以直接替换原厂零件，不需要二次修配。结构细节上，枢轴与齿轮配合的轴颈段预留了润滑脂存储间隙，端面倒角做了圆滑过渡，避免装配时刮伤齿轮内孔；整体外形去除了不必要的冗余材料，在保证刚性的前提下控制零件自重，三款枢轴的质量梯度对应不同承载等级，大尺寸枢轴承受主传动的大扭矩，选用更高的刚性冗余，小尺寸枢轴用于惰轮传动位，在满足支撑强度的前提下缩小体积，避免和相邻齿轮发生运动干涉。

　　实际机床运行中，该组枢轴长期处于交变载荷下，磨损后会导致挂轮啮合间隙变大，车削螺纹时出现螺距误差、表面振纹等问题，三维建模完整还原了三款零件的所有外形特征、孔位尺寸与配合面公差，既可以直接用于备件的加工生产，也可以作为车床进给系统教学、机床改装设计的参考模型，装配校验时可在虚拟环境中模拟挂轮的不同排布组合，确认枢轴安装后齿轮之间无干涉、传动路径顺畅，大幅降低实物试装的修配工作量。
