CA6140车床法兰盘支座结构设计

　　该零件属于CA6140普通车床传动与安装链路中的盘座类构件，整体采用法兰盘与轴向套筒一体化的构型思路，在机床进给箱、主轴箱周边的轴系支承、端盖定位以及附属机构连接场景中承担安装基准与载荷传递作用。建模过程围绕布尔运算完成多实体融合与切除，先搭建中心回转基体，再叠加周向凸耳、径向支耳与加强结构，最后通过孔系切除得到完整实体，特征树逻辑清晰，便于后续参数调整与工艺推演。

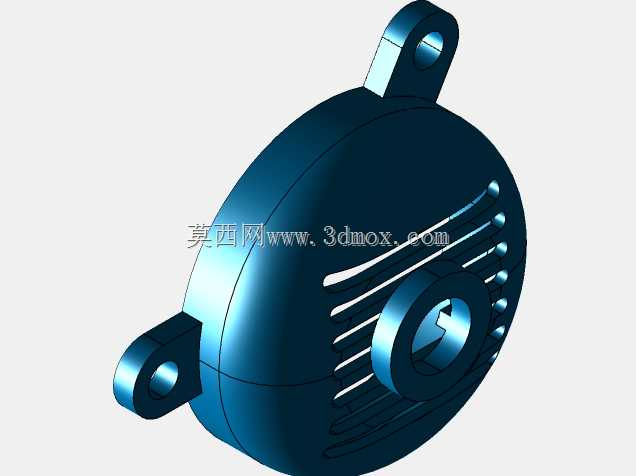

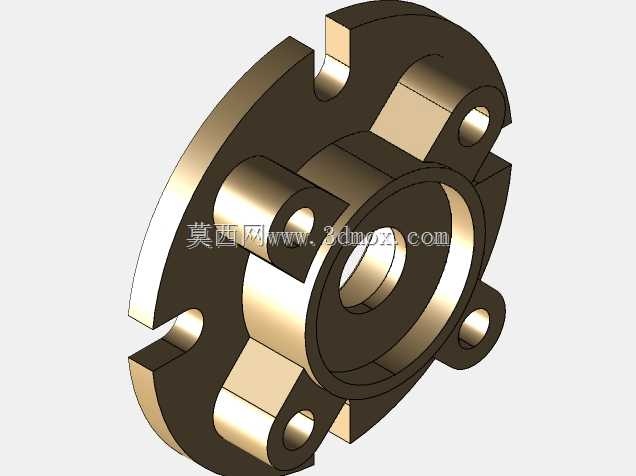

　　从结构布局看，零件中心为带台阶的通孔套筒，内孔用于穿过轴系或容纳轴承、衬套，台阶面分别承担轴向定位与端面贴合；外圆一侧延伸出圆盘法兰，法兰周向分布多个安装孔，用于与箱体端面或相邻支座锁紧。法兰外缘并非完整圆环，而是按装配空间做了局部切边与凸台让位，避免与周边齿轮、罩壳或管路发生干涉。三处带孔支耳沿圆周方向错开布置，孔位朝向兼顾径向连接与侧向固定，使零件既能作为端盖压紧，也能作为小型支架挂载传感器、挡油板或润滑管路。

　　设计时壁厚按支承刚度与铸造、加工工艺性综合权衡：套筒根部与法兰交接处设置过渡圆角，降低应力集中；凸耳孔周围保留足够实体宽度，保证螺栓预紧后不出现局部压溃；各加工面预留统一的装夹基准，便于一次找正后完成端面、内孔与钻孔工序。外形边界以回转体为主，最大外圆由法兰轮廓决定，轴向高度由套筒和凸台共同限定；安装时需重点核对法兰背面贴合面到支耳孔中心的距离、周向孔位相位以及切边区域与相邻回转件的最小间隙。

　　在实际机床运行中，这类盘座件要承受轴系传来的径向力、螺栓锁紧力以及一定的振动载荷，因此模型中各孔系采用同轴与圆周阵列约束，保证装配互换性；非加工外轮廓则通过圆滑过渡减少突变截面。布尔运算的运用使复杂凸台、凹槽和贯通孔能够在统一实体上稳定生成，既还原了零件的加工成型关系，也为工程图剖切、重量估算和干涉检查提供了可靠基础。
