正交双孔锁紧式A2型关键夹结构

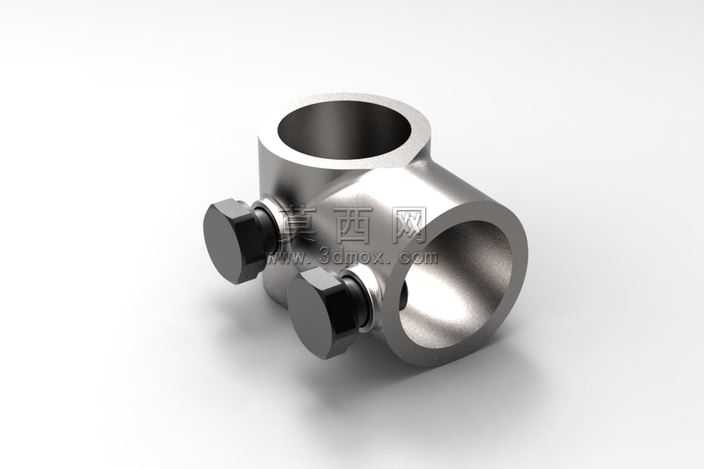

本作品为正交双孔布局的锁紧式关键夹三维建模作品，建模阶段采用参数化特征建模思路，首先以两个轴线空间垂直相交的空心圆柱作为基体主体，两个圆柱的内孔分别作为不同杆件的穿装通道，建模时严格控制两孔的轴线垂直度公差、内孔圆柱度公差，保证后续装配时杆件穿入后无卡滞、无偏斜。基体建模完成后，在两个圆柱的侧壁分别加工出同轴的螺纹安装孔，用于装配锁紧螺栓结构，螺纹孔的位置经过精准定位，保证螺栓拧紧时的压紧力能够垂直作用于穿入内孔的杆件表面，实现稳定的锁紧固定效果。锁紧组件部分分别建模了六角头螺栓、配套平垫结构，螺栓的六角头、螺纹段、光杆段均按照标准五金件尺寸参数构建，平垫的内外径、厚度参数符合通用紧固件标准，装配时通过同轴配合、面贴合约束将螺栓与平垫装配到基体的螺纹孔位置，还原真实的装配关系。材质与渲染阶段，基体部分采用哑光金属材质，模拟经过表面处理的钢制夹具质感，调整材质的粗糙度、金属度参数，还原金属表面细微的磨砂纹理，避免过度反光影响结构展示；螺栓与平垫部分采用稍亮的金属材质，区分不同加工工序的表面质感，渲染时采用柔和的工作室三点布光，主光源从斜上方投射，突出两个正交圆柱的曲面轮廓与螺栓的立体结构，辅光源补光消除暗部死黑，环境光提供均匀的基础照明，最终渲染图清晰展现夹具的整体结构、各部件的装配关系与金属材质质感。结构设计上，该关键夹采用正交双孔布局，可实现两个垂直方向杆件的垂直连接与锁紧固定，侧装锁紧螺栓的结构操作空间充足，拧紧时无需额外避让周边结构，夹紧力均匀作用于杆件表面，不会对杆件表面造成压伤，同时整体结构紧凑，无多余冗余结构，在保证连接强度与锁紧可靠性的前提下尽可能缩小整体体积，适配狭小安装空间的使用需求，可广泛应用于框架搭建、杆件定位、工装辅具连接等场景。建模过程中对所有棱边做了微小的倒角处理，还原真实机加工零件的工艺特征，避免锐边结构带来的不真实感，各部件的配合间隙按照真实装配公差设置，既保证装配关系的合理性，也避免出现部件干涉、穿模的问题，完整还原了该款A2关键夹的真实结构与外观特征。
