CA6140车床侧视镜观测组件结构

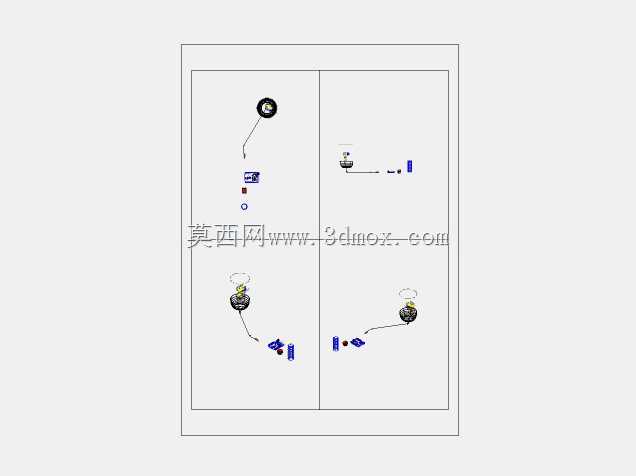

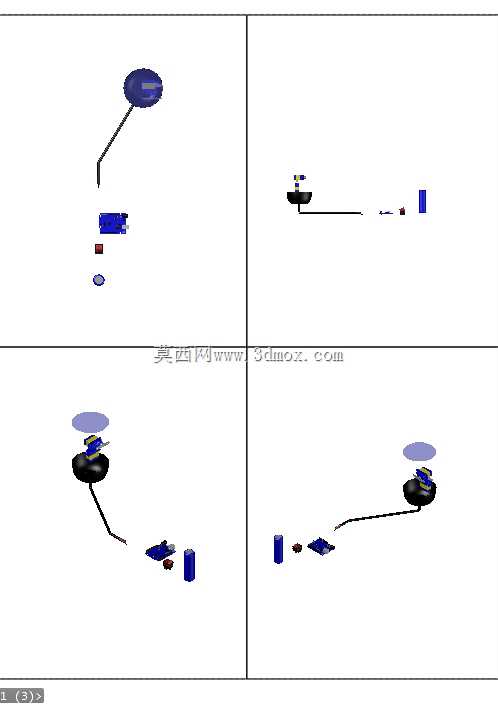

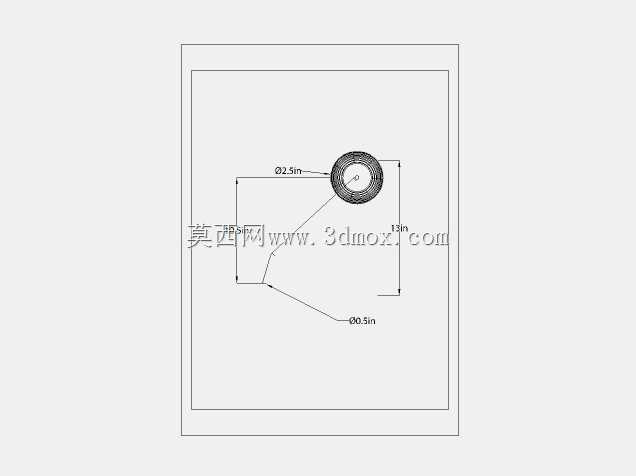

　　普通卧式车床在加工细长轴、深孔件或者操作者站位受刀架、卡盘遮挡的工况下，视线盲区会直接影响对刀、排屑观察和切削状态判断，侧视镜作为车床外围的辅助观测部件，核心作用就是通过镜面反射把加工区域的局部画面传递到操作者常规视野内，减少俯身贴近旋转工件的频次，也能在高速切削、铸铁件崩屑场景下保持安全观察距离。这套侧视镜结构围绕CA6140车床的床身附件安装空间展开设计，主体由圆形反射镜体、弯折支撑臂和固定连接端三部分构成，镜体采用圆盘式外形，轮廓直径标注为2.5英寸，镜面外圈设置包覆边框，既可以保护玻璃边缘不受切削液飞溅、工件磕碰造成崩裂，也能约束镜片的装配定位，避免车床运行振动导致镜面松脱偏转。支撑臂采用两段折线式构型，

　　从镜体背部延伸至安装基点，整体伸展长度标注为6.5英寸，臂身的弯折角度经过适配，安装后镜体悬伸在车床溜板箱侧方的观测盲区位置，不会和床鞍纵向移动、刀架四方转位、卡盘扳手操作发生运动干涉；支撑臂的竖直方向定位尺寸标注为1.8英寸，这个高度边界刚好对齐操作者站立时的视线水平线，反射画面无需刻意调整站位就能覆盖刀尖与工件接触区域。设计过程中优先考虑了车床现场的使用环境，切削液喷淋、铸铁粉尘附着、持续低频振动都是常规工况，因此镜体边框和支撑臂都采用刚性杆件构型，连接节点预留锁紧调整余量，镜面角度可以根据加工工件的直径、刀架站位小幅俯仰偏转，调整完成后锁紧即可保持姿态，不会在床身振动中自行移位。安装边界方面，

　　整套组件的固定端适配CA6140车床床身侧方的预留附件螺孔，不需要对床身基体做额外钻孔改造，支撑臂的所有轮廓都处于车床安全防护挡板的内侧空间，悬伸长度不会超出床身外侧通道，避免车间转运工件、清扫切屑时发生刮碰。从功能落地的角度看，这套结构没有复杂的传动或电控元件，依靠纯机械构型实现视野补偿，日常维护只需要擦拭镜面、定期复核连接螺钉的锁紧力矩，在批量加工、教学实训车床场景下都能适配，既可以作为原厂附件的替换测绘结构，也能作为老旧车床安全观测改造的参考构型，建模时完整还原了镜体的同心圆轮廓、支撑臂的折线走向和各段尺寸标注，结构拆分逻辑符合车床附件的实际装配顺序。
