荧光灯用电子镇流器三维结构设计

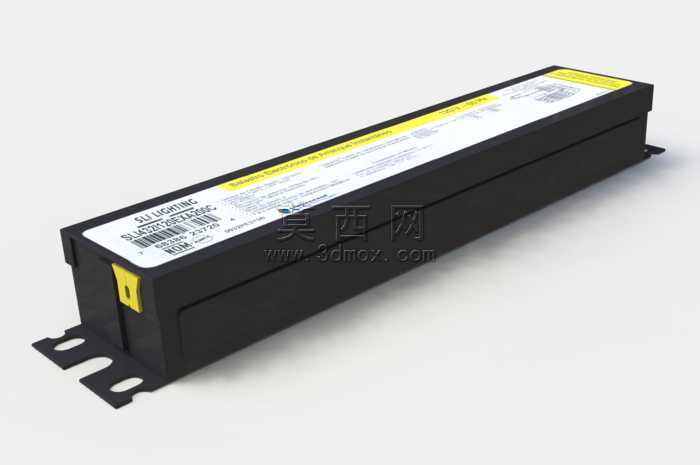

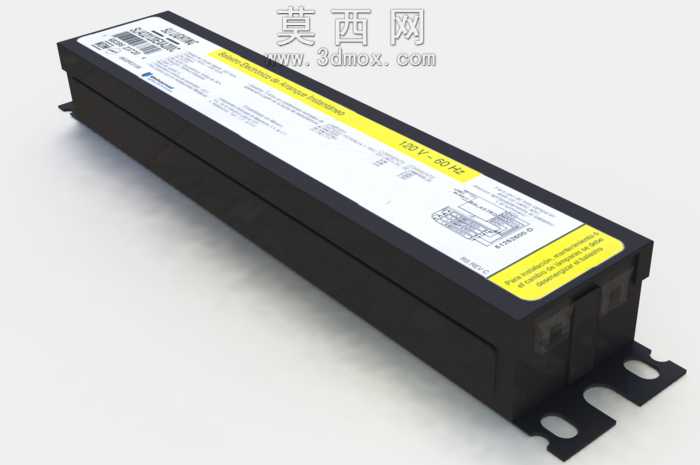

本作品为荧光灯配套电子镇流器的三维参数化建模成果，建模过程依托SolidWorks平台完成全流程设计，首先依据电子镇流器的实际工业尺寸进行基准定位，以长条形长方体作为壳体基础特征，通过拉伸凸台命令构建主体外壳的基本轮廓，壳体壁厚按照行业通用绝缘防护要求设置为均匀厚度，保证外壳的结构强度与内部元件容纳空间的平衡。建模过程中重点还原了壳体两端的安装固定耳结构，通过切除拉伸命令在固定耳上加工出两个对称的腰型安装孔，腰型孔的尺寸与孔间距完全匹配常规照明灯具的安装位标准，可实现现场安装时的位置微调，降低装配对位难度。壳体表面的标签区域通过分割线命令进行面的拆分，分别赋予不同的外观材质：主体外壳采用哑光黑色阻燃工程塑料材质，通过调整材质的粗糙度、漫反射参数还原真实塑料的哑光质感，标签区域分别设置白色标识区与黄色警示区，在对应区域通过贴图命令还原产品参数标识与安全警示内容，标签上的电路示意图也通过草图绘制与贴图结合的方式进行还原，保证外观细节与实物一致。壳体的侧边接缝处通过凸台与凹槽的配合特征进行还原，模拟实际产品的上下壳扣合结构，端部的接线端区域做了内凹的结构设计，预留出接线端子的安装空间，同时在壳体边角处做了圆角过渡处理，避免尖锐边角带来的安装划伤风险，所有圆角半径按照工业产品的安全设计规范设置，兼顾美观与实用性。内部结构按照电子镇流器的常规电路布局做了简化的占位设计，预留出电路板、整流元件、滤波元件的安装位与走线空间，保证壳体内部空间尺寸的合理性，可直接用于后续的结构验证与装配模拟。渲染阶段采用工作室柔和光源环境，调整光源角度避免壳体表面出现过强反光，突出哑光塑料的材质质感与标签的印刷细节，多角度渲染图可清晰展示产品的整体外形、安装结构与外观细节，可用于产品展示、安装说明制作、结构装配验证等场景，建模过程中所有特征均保留参数化设计记录，可根据不同功率规格的镇流器需求快速调整壳体长度、安装孔位尺寸等参数，具备良好的设计复用性。
