3D打印精度校验立方测试件

　　这套立方测试件的核心定位，是面向增材制造车间日常设备状态核验的标准化校验载体，并非用于装配的功能零部件，其结构设计完全围绕打印工艺的常见失效点展开，在结构布局阶段就把尺寸精度、表面光洁度、悬垂成型、层间偏移这四类最容易出现偏差的工艺项整合到同一件坯体上，一次打印即可完成多项指标核验，无需单独制作多组测试样块，能大幅缩短设备开机前的校验耗时。

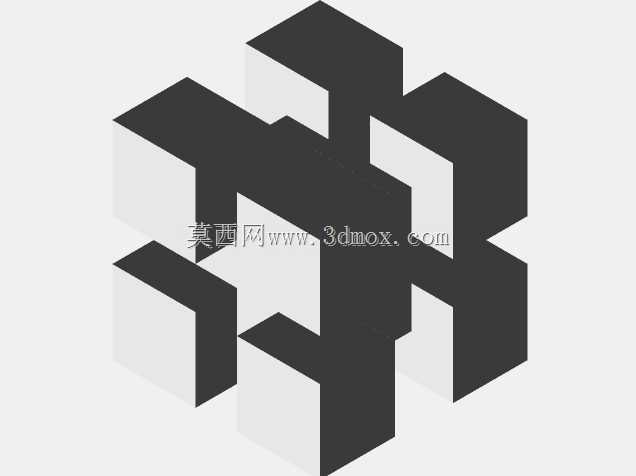

　　从结构设计思路来看，整体以正立方体为基础轮廓，在三个正交方向上交错切除了对称分布的矩形腔体，既保留了外轮廓完整的直角棱边用于核验XYZ三轴的定位精度与垂直度，又在内部形成了多组不同朝向的悬空面：部分悬垂面沿Z轴方向逐层外伸，部分悬垂面与成型平台呈45度夹角，还有部分水平悬垂面完全无支撑，打印完成后可直接观察不同角度悬垂结构的拉丝、塌边、翘曲情况，无需额外添加支撑就能覆盖常见悬垂工况。交错的腔体壁厚度统一控制在常规打印喷嘴线宽的整数倍，避免壁厚设计不当带来的成型误差，保证测试结果仅反映设备本身的状态，而非设计缺陷。

　　实际车间应用中，这类测试件常放在成型平台的中心区域打印——平台中心是热床温度均匀性、运动轴传动刚性最具代表性的位置，打印完成后，先用卡尺测量外轮廓的长宽高三个维度的实际尺寸，与理论标称值比对，即可核验设备的步进电机脉冲当量、挤出机挤出倍率是否偏移；观察各竖直外壁的表面层纹，可判断Z轴丝杆的间隙、导轨平行度是否异常，表面是否存在周期性波纹或过度粗糙的情况；检查内部悬垂面的成型质量，能确认设备冷却风扇风量、喷头温度、打印速度的匹配度，若悬垂面出现严重塌边，说明冷却不足或打印速度过快；而观察立方体各棱边是否出现层间错位、整体轮廓偏移，可直接核验XY轴传动皮带张紧度、滑块间隙是否超出允许范围，判断设备是否存在失步问题。

　　从安装与成型边界来看，该测试件整体外轮廓为规整立方体，占用成型平台面积极小，常规桌面级FDM打印机的成型仓均可轻松容纳，摆放时仅需保证底面与平台完全贴合，无需额外设计安装定位结构，底面平整可直接附着在热床上，打印完成后徒手即可取下，不会对平台表面造成损伤。交错的镂空结构同时兼顾了省料与快速打印的特性，填充率即便设置为较低水平，也能保证整体结构刚性，拿取测量时不会发生形变，确保尺寸测量数据准确。相较于单一的温度塔、 retraction 测试块，这件立方测试件把多项工艺校验功能集成在一体，单次打印即可快速判定设备当前状态是否满足精密零件打印要求，是车间日常设备点检、工艺参数调试阶段非常实用的校验工装。
