紧凑型热成像检测摄像机外壳结构

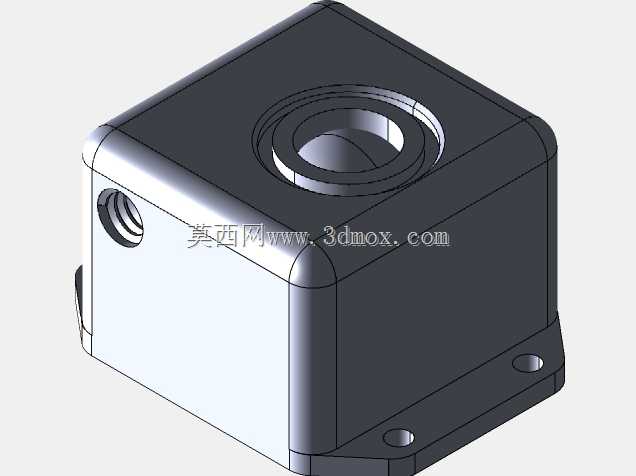

　　这套三维结构围绕紧凑型热成像检测摄像机展开，主体采用近似方形的封闭壳体，顶部居中布置圆形镜头安装座，侧部预留接口开孔，底部设置带安装孔的固定法兰边，整体呈现出小型工业检测终端的典型布局。从实际使用场景看，这类设备常部署在产线工位、设备舱、实验台或受限监测点，用于采集目标区域的红外温度分布，辅助判断过热、漏热、异常发热或工艺偏差。壳体设计首先要保证镜头光轴方向的安装基准，顶部圆形凸台承担镜头定位与密封作用，内孔台阶需要匹配镜头外径、锁紧环及视场角边界，避免结构遮挡成像范围。侧面开孔用于线缆或数据接口接入，孔位高度和朝向兼顾插拔操作空间与走线弯曲半径；在紧凑空间内布置接口时，需要预留插头长度和手部操作余量，不能只按本体外形判断占用空间。

　　底部法兰边是整机安装的核心边界，两个沉孔或通孔用于螺钉固定，孔距、边距和孔径决定了设备能否直接固定在支架、面板或机架上。建模时需把安装面平面度、螺钉头沉陷深度、底部避让间隙一并表达，防止装配后出现贴合不稳或螺钉干涉。方形壳体的棱角做了圆角过渡，既减少钣金或注塑成型时的应力集中，也降低现场磕碰对密封边的影响。内腔空间需要容纳红外探测器、处理电路板、接插件及必要的屏蔽与隔热结构，外壳壁厚应在防护强度、散热路径和重量之间平衡。热检测设备对温度漂移较敏感，结构上要关注热源传导路径、镜头周边热隔离以及壳体对外界气流的防护；封闭外形可减少灰尘、油污和气流扰动对成像稳定性的影响。安装边界方面，除本体长宽高外，还应校核顶部镜头凸出高度、

　　侧部插头伸出长度、底部螺钉装入空间以及镜头前方无遮挡视场锥区。若用于固定工位，可通过底部孔位与支架形成刚性连接；若嵌入设备面板，则需复核侧边间隙、检修开口和线缆折弯方向。整体结构没有复杂运动机构，重点在于壳体防护、镜头同轴定位、接口可达性和安装基准的统一，适合作为热检测终端、在线测温装置或小型红外监测设备的结构设计参考。
