时分法立体显示智能穿戴眼镜结构设计

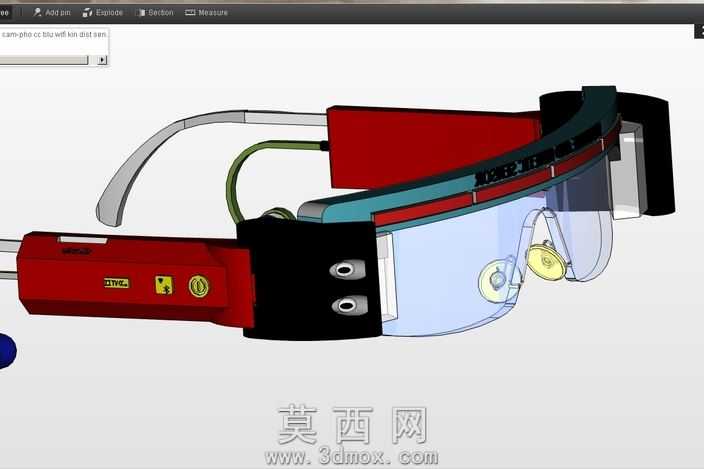

本作品为时分法立体显示智能眼镜的三维结构设计，建模阶段严格遵循穿戴设备人机工程学规范，先通过基准面搭建完成整体轮廓的草绘定位，依次完成镜腿、镜框、遮光护罩、光学镜片模组、侧置电控模块的独立零件建模，再通过装配约束完成整体组合，保证各部件的配合间隙符合实际生产装配公差要求。建模过程中对镜腿的弯折弧度做了反复调整，贴合人体耳部轮廓的支撑曲线，侧置电控模块做了圆角过渡处理，避免穿戴时产生硌压感，镜框部分采用半包围护目结构，既可以阻挡环境杂光对显示效果的干扰，也能对内部光学元件起到防护作用。材质渲染阶段针对不同部件做了区分设置：镜腿支撑部分采用哑光磨砂工程塑料材质，还原穿戴接触部位的亲肤质感；侧置电控模块外壳采用亮面红色硬质塑料材质，搭配黑色固定卡扣形成鲜明视觉对比，表面印制的警示标识与参数铭牌做了贴图处理，还原真实产品的细节表现；镜片部分采用半透明浅蓝色光学树脂材质，设置了合适的透光率与折射参数，模拟真实光学镜片的通透质感，内部的液晶光阀组件做了淡黄色半透明材质处理，清晰展现内部光学元件的排布位置；连接镜腿与电控模块的走线采用柔性橡胶材质，还原线材的自然弯曲形态。结构设计上围绕时分法3D显示的工作原理做了适配，左右镜片的光阀组件独立排布，可配合显示输出信号实现交替透光，镜架内部预留了走线槽与电控元件安装位，侧置模块的空间足以容纳控制电路与供电组件，整体结构兼顾了功能实现与穿戴舒适度，各部件的拆分逻辑符合注塑生产的开模要求，没有出现倒扣、壁厚不均等不利于量产的结构问题，完整还原了时分法3D智能眼镜的产品形态与内部结构逻辑。
