FLL训练场地木质支撑工作台架

　　这套木质支撑台架主要面向机器人训练场地的临时搭建与半幅赛台支撑场景，结构形式沿用传统锯木架的稳定受力逻辑，针对FLL训练中桌面边界、场地围挡高度与器材摆放需求做了尺寸收敛。整体采用长条实木构件拼装，顶部设置通长承重梁，两侧由外撇支腿形成宽支撑面，支腿之间增设斜向撑杆，把竖向载荷分解到腿部与地面接触点，避免台架在受侧向推挤时出现倾覆。

　　从现场布置角度看，台架总长控制在121cm，能够覆盖单块训练桌板的主要跨距，下方净高约62.5cm，支腿沿长度方向的落地跨度达到87cm。外八字支腿并非随意倾斜，建模时需要同步约束梁端榫接位置、腿部着地坐标和斜撑夹角，使四条腿在非完全平整地面上仍能保持主要承力面贴合。顶部横梁承担桌板或场地垫的直接载荷，梁侧与支腿采用嵌接配合，再通过十六件规格统一的螺钉完成锁紧，既保留木质构件拆装便利，也减少纯榫卯结构对加工精度的过度依赖。

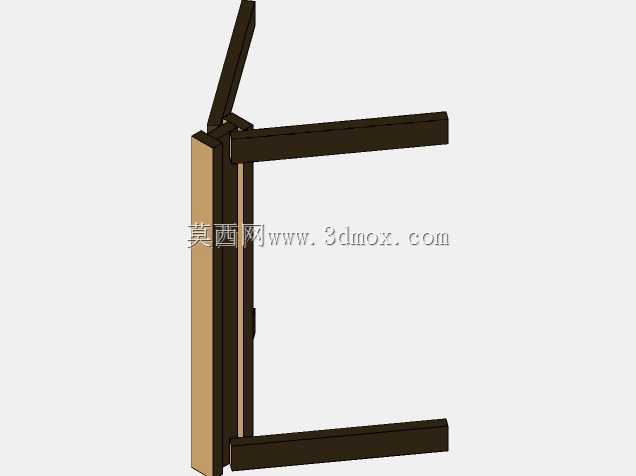

　　设计思路上，构件截面统一取6.0mm×70mm的板条逻辑，便于在三维环境中按等截面型材方式搭建，也方便实际下料时减少材料规格。斜撑的布置重点解决支腿开合方向的变形问题：当台架顶部承受偏载时，斜撑承担拉力与压力复合作用，限制两腿绕横梁连接点转动。模型中各杆件中心线、接触面和紧固件位置需要分层表达，横梁与支腿的交接处应保留真实搭接余量，不能只按视觉线条拼接，否则工程出件后会出现缝隙过大或无法装配的问题。

　　使用过程中，该台架可作为训练赛台的抬高基座，也可在教学、展示和临时作业中承担中型板材、器材的支撑任务。安装边界方面，落地区域需预留略大于87cm的纵深，顶部沿121cm长度方向放置桌板时，外伸量不宜过大，以保证载荷中心落在两支腿连线之间。木质结构相比焊接金属架更易修改、搬运和重复搭建，适合学校实验室、机器人社团及小型工坊快速布置；三维建模时应重点核对腿部干涉、螺钉贯穿方向和装配后整体姿态，为后续裁切、钻孔与实物组装提供直接依据。
