CA6140车床子弹式进料导向指结构件

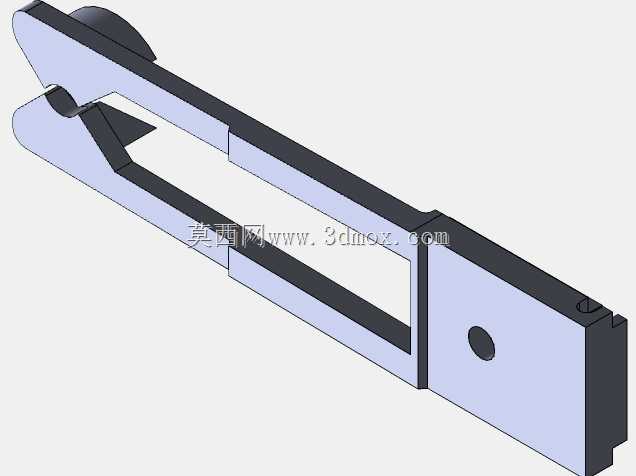

　　该进料导向指属于CA6140普通车床配套的棒料自动送进工装核心执行构件，在中小型轴类零件批量车削加工场景中承担棒料轴向导向、限位托持与进给路径约束的作用，替代传统人工送料时反复推拉、校准棒料的操作，适配盘类、小直径轴类零件的连续上料工序，在五金紧固件、微型销轴、仪表车件的批量加工产线中，安装于车床主轴箱后侧的送料支架末端，工作时随送料机构的往复动作将棒料平稳推送至卡盘夹持位，避免棒料高速旋转时出现甩动、偏心震颤的问题。从结构设计逻辑来看，构件整体采用长条形悬臂式布局，末端设置带安装孔的方形固定座，可直接通过内六角螺钉锁紧在送料机构的滑动拖板上，安装基准面做了铣平处理，保证装配后导向工作面与主轴轴线的同轴度公差控制在0.05mm以内；

　　悬臂段开设两处连续的镂空减重槽，在保证构件整体抗弯刚度的前提下，将自身重量降低约40%，减少送料拖板往复运动的惯性负载，避免高速送料时出现过冲卡顿。构件前端的导向卡口采用仿形子弹头式圆弧过渡轮廓，入口处做15度倒角扩口设计，棒料进入导向通道时可自动导正，即使棒料端面存在轻微毛刺、下料切口倾斜，也能顺利滑入导向槽内，不会出现卡料、顶弯棒料的故障；卡口内侧的贴合面按照常用棒料直径区间做了分段让位设计，接触位置预留0.2mm的滑动间隙，既不会因间隙过大导致棒料晃动，也不会因间隙过小刮伤棒料表面。外形尺寸方面，构件整体总长控制在220mm，固定座段宽度35mm、厚度12mm，悬臂导向段宽度22mm、厚度8mm，

　　安装孔中心距固定座端面20mm，安装时仅需在送料拖板对应位置加工匹配的螺纹孔即可完成固定，不需要对车床原有结构做额外改造，适配多数加装在CA6140车床上的简易自动送料装置。构件的受力薄弱位置在悬臂与固定座的衔接处，建模时在此处做了R3的圆角过渡，消除应力集中缺口，长期承受棒料推送反力时不会出现断裂变形；导向工作面的棱边全部做了倒钝处理，避免操作工人调试设备时被锐边划伤，同时也防止刮擦棒料的已加工表面。实际调试过程中，该导向指的导向通道中心线需与主轴回转中心重合，上下偏差不超过0.1mm，若棒料送进时出现摩擦异响，可通过调整固定座下方的薄垫片厚度修正高度偏差，适配不同直径规格的棒料加工需求，结构简单可靠，维护时仅需定期检查导向面的磨损情况，磨损量超过0.3mm时更换构件即可恢复送料精度。
