CA6140车床连杆传动轮组结构

　　这套连杆轮组结构面向普通卧式车床的进给联动与辅助传动场景，在CA6140这类常规机加工设备里，连杆承担把旋转端动作转化为往复牵引、同步联动的作用，两端铰接轮盘与中部可调杆身配合，可在设备检修、进给改造、传动演示时快速核对运动包络。

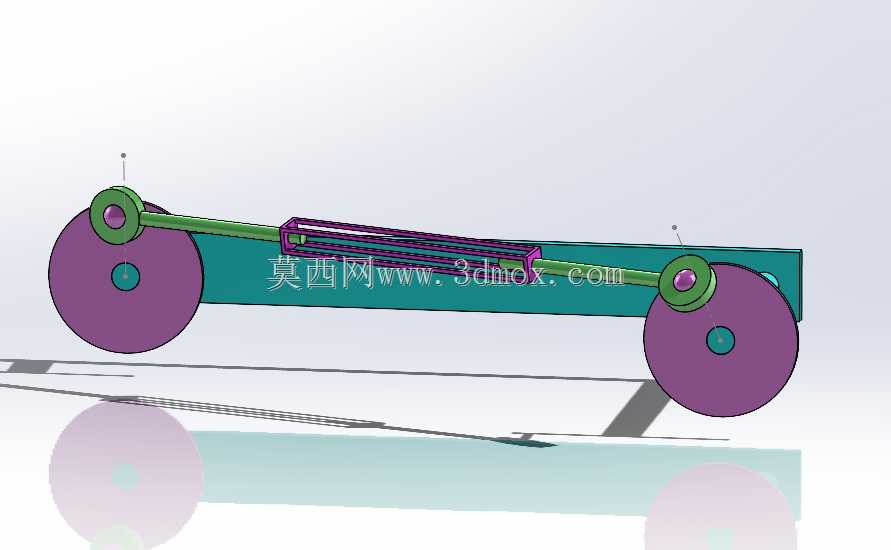

　　建模时先按两端铰接孔的同轴关系确定主杆走向，长杆采用分段圆杆加中部矩形调节框的形式，既保留细长杆件的轻量化特征，又通过框型段强化跨距方向的抗弯能力；两端轮盘以大直径圆盘模拟传动滚轮或飞轮配重，中心铰接座用凸台衬套结构表达，销轴穿过衬套后与杆端孔形成转动副，运动过程中杆身可绕两端销轴小幅摆动，适配轮心距在装配公差内的偏移。

　　从安装边界看，整体质心坐标X=272.81、Y=30.91、Z=62.10，长向跨距覆盖两轮中心连线，轮盘外径远大于杆身直径，布置时要在轮盘径向预留转动间隙，避免轮缘与床身导轨、防护罩发生干涉；杆身中部的矩形框为长度微调预留了装配空间，现场安装可通过框内滑移段改变两端孔距，补偿基础件的加工误差。

　　结构细节上，两端铰接处设置了加厚轴座，轴座与轮盘端面贴合，销轴端部做限位处理，防止运转中连杆脱出；长杆主体采用圆截面型材，在保证抗拉刚度的同时减少自身重量，降低往复运动带来的惯性冲击。轮盘盘面预留中心安装孔，可直接对接传动轴或滚轮轴，盘面与杆端铰接座的偏心关系严格按传动比设定，保证输入旋转时连杆按预期轨迹做平面联动。

　　实际应用中这类连杆结构不仅出现在车床进给联动，也可迁移到小型输送线、牵引机构的同步连杆设计中，建模完整保留了铰接副、调节段、轮盘配合关系，工程师可直接在此基础上校核杆长、铰接强度与运动行程，也能作为机床备件测绘、传动方案演示的三维参照，装配时只需核对两端轴孔直径与轮盘安装位尺寸，即可快速完成整机布局中的干涉检查与运动仿真。
